100kV आंशिक डिस्चार्ज फ्री एसी हिपोट परीक्षण प्रणाली

100kV आंशिक डिस्चार्ज फ्री एसी हिपोट टेस्ट सिस्टम एक पेशेवर हाई-वोल्टेज परीक्षण समाधान है जो एसी झेलने वाले वोल्टेज परीक्षणों और ट्रांसफार्मर, स्विचगियर, इंसुलेटर, केबल, बुशिंग, जीआईएस उपकरण और अन्य विद्युत उपकरणों के आंशिक डिस्चार्ज का पता लगाने के लिए विकसित किया गया है।

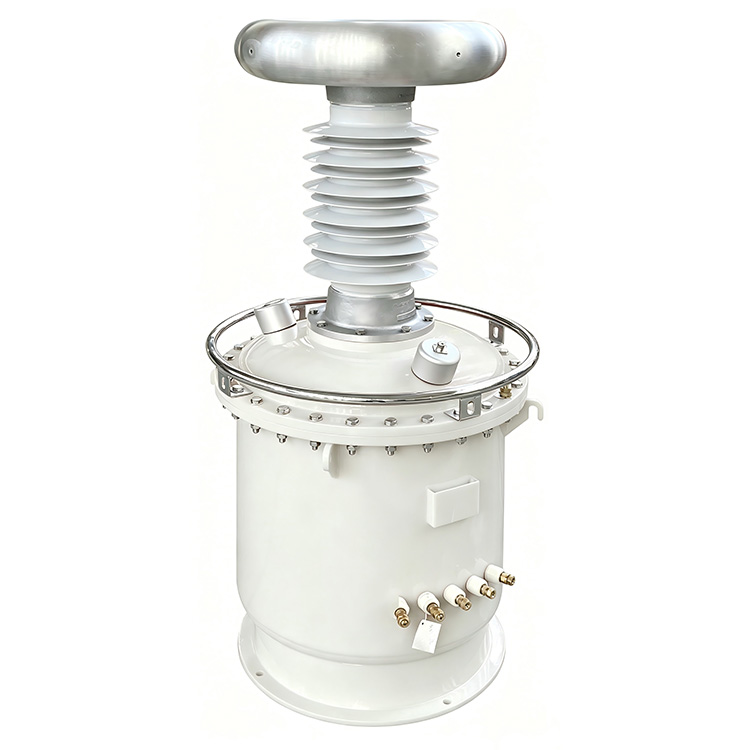

सिस्टम पारंपरिक तेल-डूबे हुए ढांचे के बजाय एक एसएफ 6 गैस-इन्सुलेटेड परीक्षण ट्रांसफार्मर को अपनाता है, जिससे तेल संदूषण का खतरा समाप्त हो जाता है, जबकि उपकरण का वजन 20% से 60% तक कम हो जाता है। यह ट्रांसफार्मर बेहतर इन्सुलेशन और अल्ट्रा-लो आंशिक डिस्चार्ज का दावा करता है, जो पीडी स्तर ≤3pC तक पहुंचता है। रेटेड वोल्टेज पर चलने पर पूरा सिस्टम कुल आंशिक डिस्चार्ज को 5pC से अधिक नहीं रखता है।

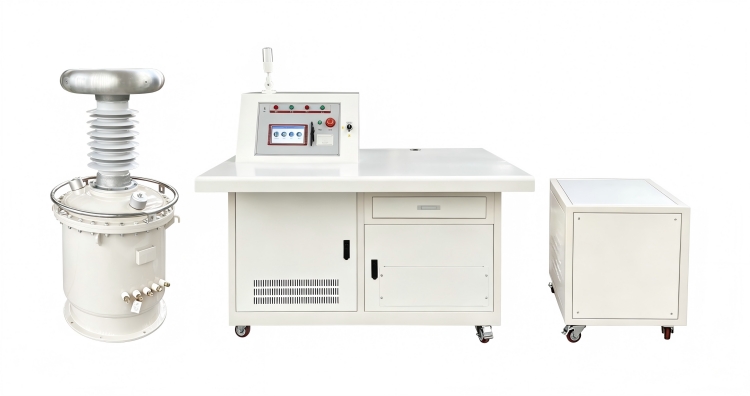

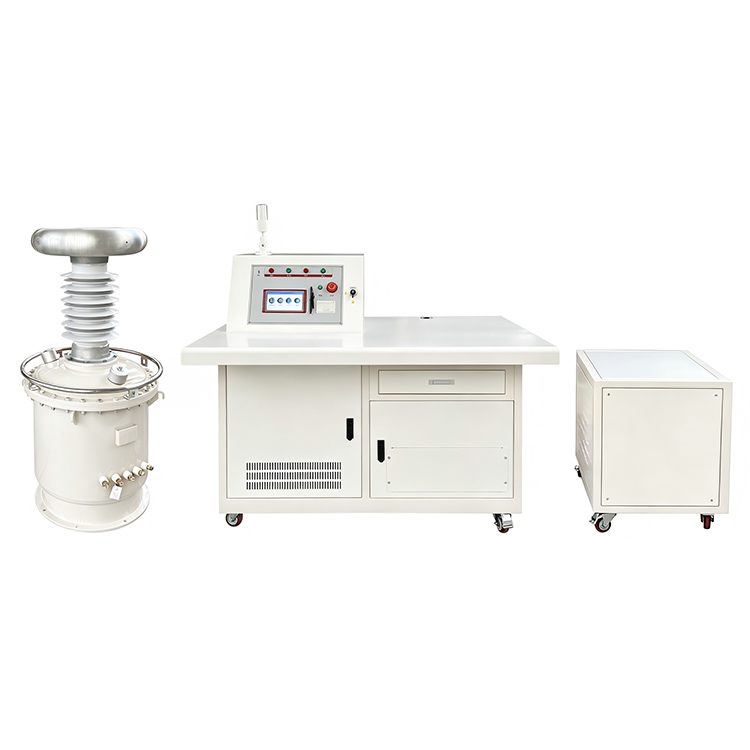

यह पूर्ण एकीकृत परीक्षण प्रणाली उच्च वोल्टेज परीक्षण ट्रांसफार्मर, युग्मन संधारित्र, उच्च वोल्टेज वर्तमान सीमित रिएक्टर, कम वोल्टेज क्षतिपूर्ति रिएक्टर, अलगाव ट्रांसफार्मर, स्वचालित संचालन कंसोल के साथ-साथ क्षतिपूर्ति कैबिनेट के साथ इकट्ठी की गई है। इसकी अंतर्निहित कम वोल्टेज क्षतिपूर्ति संरचना प्रभावी रूप से इनपुट वर्तमान खपत को अधिकतम 60% तक कम कर सकती है, जो ऊर्जा दक्षता बढ़ाने और दैनिक संचालन खर्चों में कटौती करने में मदद करती है।

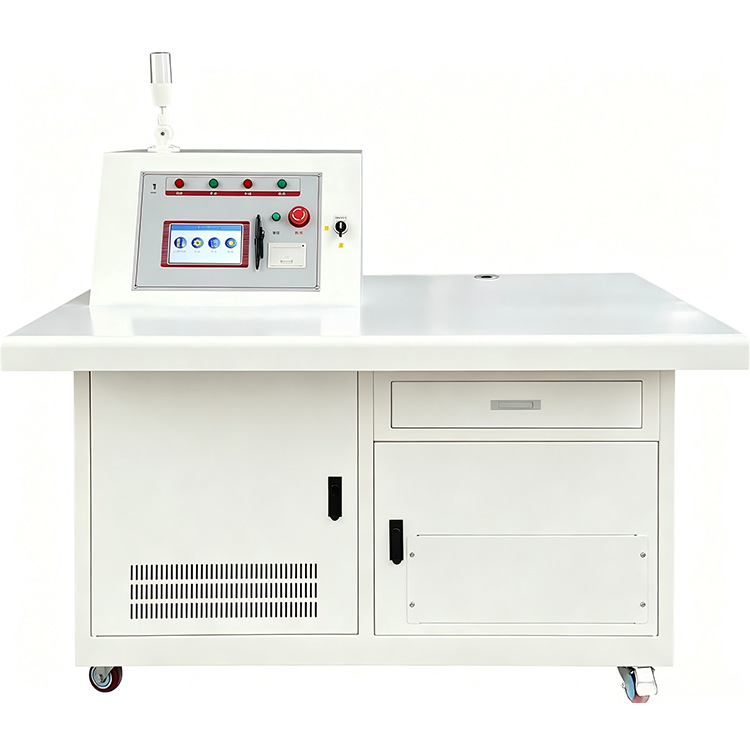

7-इंच कलर टचस्क्रीन कंट्रोल कंसोल से सुसज्जित, सिस्टम स्वचालित और मैन्युअल परीक्षण मोड दोनों का समर्थन करता है। उपयोगकर्ता स्वतंत्र रूप से पांच वोल्टेज चरणों, वोल्टेज रैंप दरों को कॉन्फ़िगर कर सकते हैं और परीक्षण अवधि का सामना कर सकते हैं। स्वचालित परीक्षण कार्यों में वोल्टेज रैंपिंग, मुआवजा स्विचिंग, समय, वोल्टेज में कमी, डेटा भंडारण और रिपोर्ट प्रिंटिंग शामिल है, जिससे परीक्षण दक्षता और दोहराव में काफी सुधार होता है।

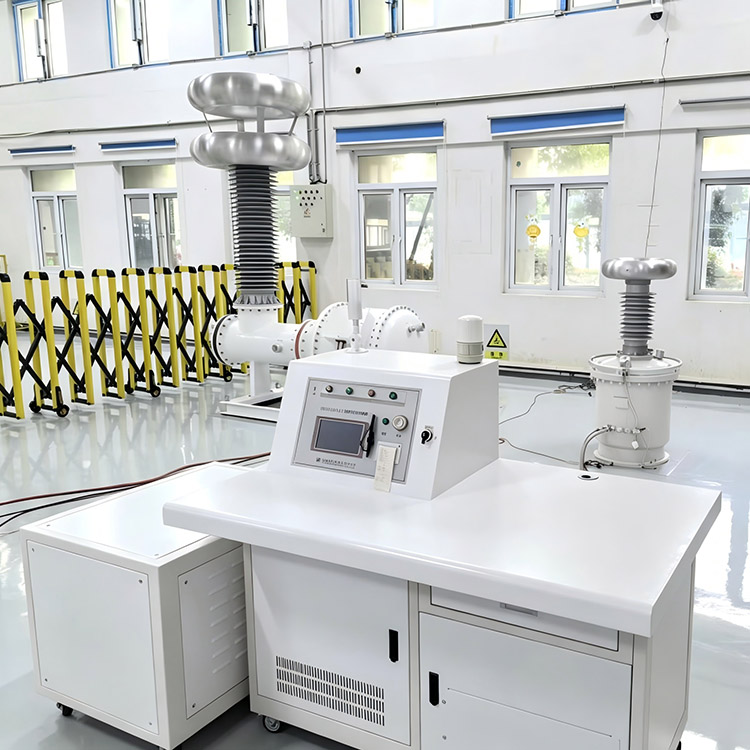

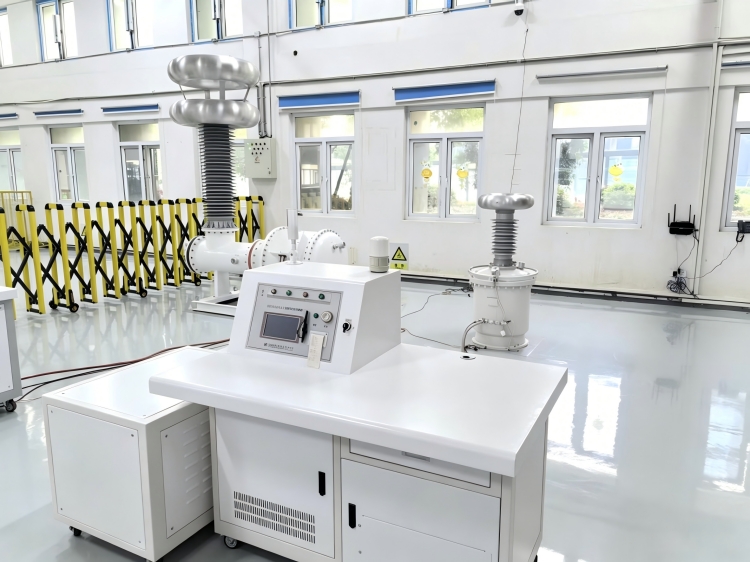

उच्च-वोल्टेज प्रयोगशालाओं और क्षेत्र परीक्षण अनुप्रयोगों के लिए डिज़ाइन किया गया, सिस्टम 5% से कम तरंगरूप विरूपण, कम परिचालन शोर और ओवरवॉल्टेज और ओवरकरंट स्थितियों के खिलाफ विश्वसनीय सुरक्षा के साथ स्थिर साइनसॉइडल आउटपुट प्रदान करता है। स्केलेबल डिज़ाइन अल्ट्रा-हाई-वोल्टेज परीक्षण अनुप्रयोगों के लिए 1200kV तक वोल्टेज रेटिंग प्राप्त करने के लिए उत्पाद श्रृंखला के भीतर समान सिस्टम की अनुमति देता है।

उत्पाद गाइड

सिस्टम कैसे काम करता है

100kV आंशिक डिस्चार्ज फ्री एसी हिपोट टेस्ट सिस्टम SF6 इंसुलेटेड टेस्ट ट्रांसफार्मर के माध्यम से एक स्थिर उच्च-वोल्टेज बिजली आवृत्ति आउटपुट उत्पन्न करता है। परीक्षण के दौरान, युग्मन संधारित्र और माप सर्किट लगातार आंशिक निर्वहन गतिविधि की निगरानी करते हैं जबकि स्वचालित नियंत्रण प्रणाली वोल्टेज रैंपिंग, होल्डिंग और कटौती प्रक्रियाओं का प्रबंधन करती है।

लो-वोल्टेज मुआवजा रिएक्टर आवश्यक इनपुट करंट को कम करने का काम करता है, जो बेहतर ऊर्जा दक्षता लाता है और कनेक्टेड बिजली आपूर्ति के लोड बोझ से राहत देता है। पूरी प्रणाली एक साथ वोल्टेज परीक्षण और आंशिक डिस्चार्ज माप को झेलने में सक्षम है, ताकि उपयोगकर्ता सभी प्रकार के उच्च-वोल्टेज उपकरणों के इन्सुलेशन प्रदर्शन पर गहन मूल्यांकन कर सकें।

विशेषताएँ

1、तेल संदूषण के बिना SF6 गैस-अछूता ट्रांसफार्मर डिजाइन

2、कुल मिलाकर आंशिक निर्वहन स्तर ≤5pC

3、ट्रांसफार्मर आंशिक निर्वहन स्तर ≤3pC

4、रेटेड आउटपुट वोल्टेज 100kV तक

5、प्रतिक्रियाशील बिजली मुआवजा स्रोत धारा को 60% तक कम कर देता है

6、स्वचालित और मैन्युअल परीक्षण मोड

7、पांच-चरण प्रोग्रामयोग्य वोल्टेज और समय सेटिंग्स

8、समायोज्य वोल्टेज रैंप दर 0.5kV/s से 2.5kV/s तक

9、स्वचालित मुआवजा स्विचिंग और वोल्टेज विनियमन

10、ऐतिहासिक डेटा भंडारण और मुद्रण कार्य

11、उच्च परिशुद्धता वोल्टेज माप

12、विरूपण के साथ स्थिर साइन-वेव आउटपुट ≤5%

13、कम शोर ऑपरेशन ≤65dB

14、व्यापक ओवरवोल्टेज और ओवरकरंट सुरक्षा

15、आंशिक डिस्चार्ज और एसी झेलने वाले वोल्टेज परीक्षण के लिए उपयुक्त

अनुप्रयोग फ़ील्ड

1、पावर यूटिलिटी कंपनियाँ

ट्रांसफार्मर, स्विचगियर, जीआईएस उपकरण, केबल और सबस्टेशन उपकरण के नियमित इन्सुलेशन परीक्षण और आंशिक डिस्चार्ज मूल्यांकन के लिए उपयोग किया जाता है।

2、उच्च वोल्टेज प्रयोगशालाएँ

टाइप परीक्षण, फ़ैक्टरी स्वीकृति परीक्षण और अल्ट्रा-लो आंशिक डिस्चार्ज प्रदर्शन की आवश्यकता वाले अनुसंधान परियोजनाओं के लिए उपयुक्त।

3、ट्रांसफार्मर निर्माता

गुणवत्ता नियंत्रण, इन्सुलेशन सत्यापन और बिजली और वितरण ट्रांसफार्मर के अंतिम कारखाने के परीक्षण के लिए उपयोग किया जाता है।

4、विश्वविद्यालय और अनुसंधान संस्थान

उच्च-वोल्टेज इंजीनियरिंग शिक्षा, इन्सुलेशन अनुसंधान और उन्नत विद्युत परीक्षण परियोजनाओं का समर्थन करता है।

5、औद्योगिक और खनन उद्यम

महत्वपूर्ण विद्युत उपकरणों के लिए निवारक रखरखाव परीक्षण और इन्सुलेशन स्थिति मूल्यांकन प्रदान करता है।

विशिष्ट परीक्षण आइटम

1、ट्रांसफॉर्मर एसी वोल्टेज परीक्षण का सामना करता है

2、जीआईएस आंशिक निर्वहन परीक्षण

3、उच्च वोल्टेज स्विचगियर परीक्षण

4、पावर केबल इन्सुलेशन परीक्षण

5、इंसुलेटर और बुशिंग परीक्षण

6、विद्युत उपकरण फैक्टरी स्वीकृति परीक्षण

7、उच्च वोल्टेज प्रयोगशाला अनुसंधान

8、निवारक रखरखाव कार्यक्रम

वेशिन के फायदे

वेशाइन इलेक्ट्रिक हाई-वोल्टेज परीक्षण गियर के साथ-साथ आंशिक डिस्चार्ज माप प्रणालियों के विकास और निर्माण पर ध्यान केंद्रित करता है। हमारे एसी एसएफ6 गैस इन्सुलेशन के साथ वोल्टेज परीक्षण इकाइयों का सामना करते हैं, जिसमें बेहद कम आंशिक डिस्चार्ज आउटपुट, स्मार्ट स्वचालित संचालन, बिजली-बचत मुआवजा तकनीक और भरोसेमंद सुरक्षा सुरक्षा मॉड्यूल शामिल हैं। प्रयोगशालाओं और ऑन-साइट कार्य वातावरण दोनों में कठोर परीक्षण कार्यों को संभालने के लिए निर्मित, वेशाइन के सभी समाधान ग्राहकों को सटीक इन्सुलेशन प्रदर्शन जांच करने, प्रासंगिक उद्योग मानकों को पूरा करने और उनके उच्च-वोल्टेज उपकरणों के स्थिर दीर्घकालिक संचालन को बनाए रखने में सहायता करते हैं।

हमारा 100kV आंशिक डिस्चार्ज फ्री एसी हिपोट टेस्ट सिस्टम आपके सभी हाई-वोल्टेज इन्सुलेशन परीक्षण और आंशिक डिस्चार्ज मॉनिटरिंग मांगों को पूरी तरह से संतुष्ट कर सकता है। अनुकूलित समाधान, विस्तृत तकनीकी डेटा और प्रतिस्पर्धी कोटेशन के लिए किसी भी समय बेझिझक हमारी टीम से संपर्क करें।
