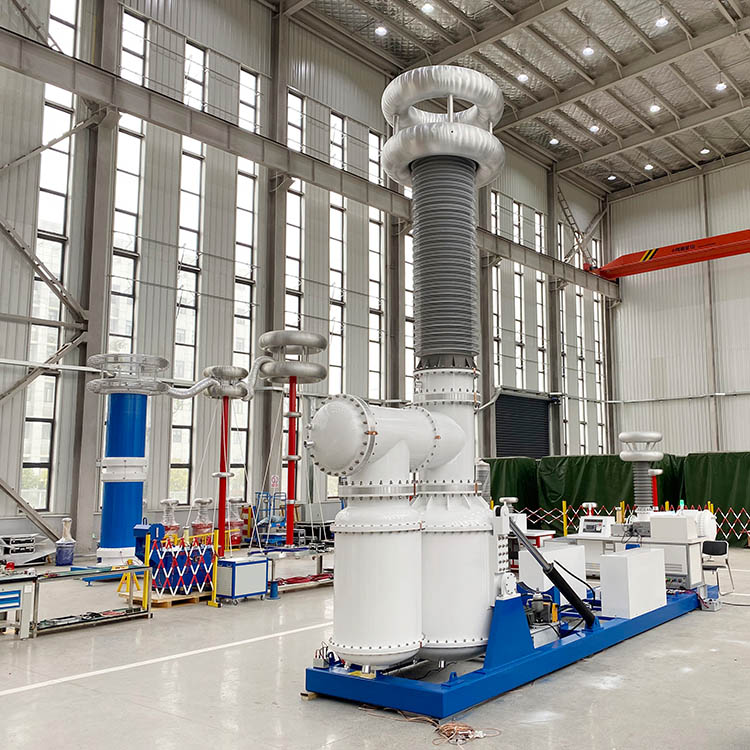

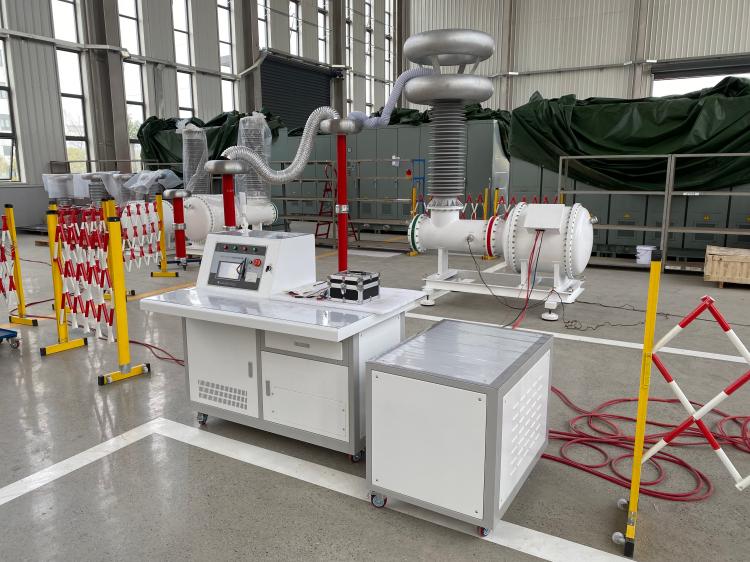

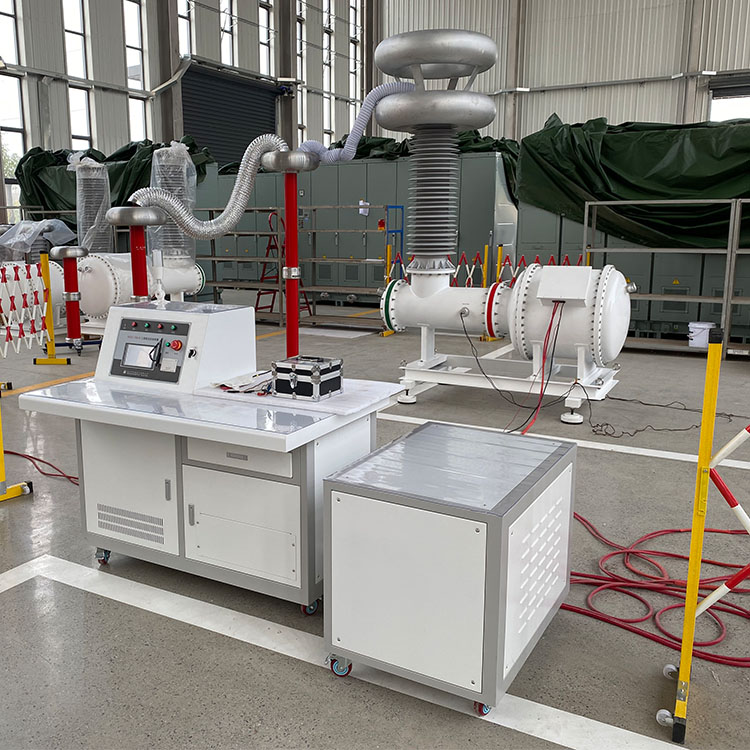

आंशिक डिस्चार्ज फ्री एसी वोल्टेज प्रतिरोध परीक्षण प्रणाली

उन्नत SF6 गैस-इंसुलेटेड ट्रांसफार्मर तकनीक का उपयोग करते हुए, आंशिक डिस्चार्ज फ्री एसी झेलने वाला वोल्टेज परीक्षण सिस्टम ≤5pC के समग्र आंशिक डिस्चार्ज स्तर के साथ स्थिर 250kV आउटपुट प्रदान करता है। बुद्धिमान स्वचालित नियंत्रण, प्रतिक्रियाशील बिजली क्षतिपूर्ति, कम शोर संचालन और व्यापक सुरक्षा कार्यों की विशेषता के साथ, यह बिजली उपयोगिताओं, औद्योगिक उद्यमों, विश्वविद्यालयों, अनुसंधान संस्थानों और उच्च-वोल्टेज प्रयोगशालाओं के लिए आदर्श है।

चूंकि बिजली उद्योग इन्सुलेशन निरीक्षण और सूक्ष्म आंशिक निर्वहन का पता लगाने के लिए मानकों को बढ़ाते रहते हैं, इस परीक्षण इकाई को ऐसी बाजार मांगों से मेल खाने के लिए विकसित किया गया है। पारंपरिक तेल से भरे परीक्षण ट्रांसफार्मर के विपरीत, एसएफ 6 इन्सुलेशन तेल रिसाव और प्रदूषण के जोखिम को दूर करता है, जबकि आसान परिवहन और प्लेसमेंट के लिए कुल उपकरण वजन को 20% से 60% तक कम करता है।

ये सभी विश्वसनीय प्रदर्शन पेशेवर विनिर्माण शक्ति द्वारा समर्थित हैं। वेशाइन® एक आधुनिक उच्च तकनीक फैक्ट्री है जो बिजली प्रणाली स्वचालन उपकरणों और परीक्षण उपकरणों के अनुसंधान और विकास, उत्पादन, बिक्री और सेवा में विशेषज्ञता रखती है। उत्पाद दुनिया भर में बेचे जाते हैं और कई ग्राहकों से सकारात्मक प्रतिक्रिया प्राप्त हुई है।

प्रदर्शन

आंशिक डिस्चार्ज फ्री एसी प्रतिरोध वोल्टेज परीक्षण प्रणाली स्थिर 250kV आउटपुट बनाए रखने के लिए SF6 गैस इंसुलेटेड ट्रांसफार्मर को अपनाती है, जो पूरे सेट आंशिक डिस्चार्ज को ≤5pC तक सीमित करती है। बुद्धिमान स्वचालित नियंत्रण, प्रतिक्रियाशील बिजली मुआवजा, कम शोर और बहु-परत सुरक्षा सुरक्षा इसे बिजली कारखानों, औद्योगिक ग्राहकों, विश्वविद्यालयों और अनुसंधान प्रयोगशालाओं के लिए एक व्यावहारिक विकल्प बनाती है।

संपूर्ण मशीन का आंशिक डिस्चार्ज इंडेक्स ≤5pC तक पहुंचता है, और अंतर्निहित SF6 ट्रांसफार्मर केवल रेटेड वोल्टेज के तहत ≤3pC आंशिक डिस्चार्ज उत्पन्न करता है। ऐसा उत्कृष्ट इन्सुलेशन प्रदर्शन इसे आंशिक निर्वहन निरीक्षण, फैक्टरी स्वीकृति जांच, इन्सुलेशन सत्यापन और विभिन्न उच्च वोल्टेज अनुसंधान कार्यों के लिए आदर्श बनाता है।

संरचना

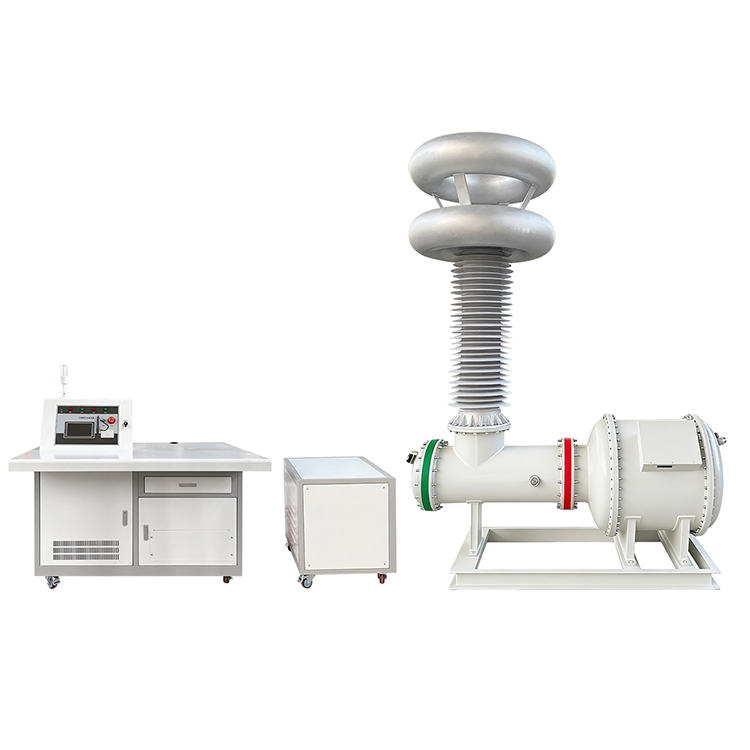

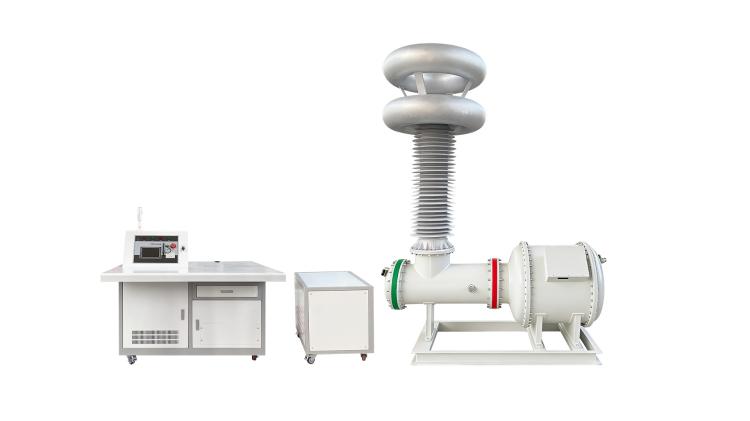

पूरे पैकेज में एसएफ6 इंसुलेटेड टेस्ट ट्रांसफार्मर, कपलिंग कैपेसिटर, हाई वोल्टेज करंट-लिमिटिंग रिएक्टर, लो वोल्टेज मुआवजा रिएक्टर, आइसोलेशन ट्रांसफार्मर और पूरी तरह से स्वचालित नियंत्रण कैबिनेट शामिल हैं। कम वोल्टेज मुआवजा तकनीक इनपुट बिजली की खपत को 60% तक कम कर देती है, जो परीक्षण दक्षता को बढ़ाती है और बिजली आपूर्ति आवश्यकताओं को कम करती है।

नियंत्रण

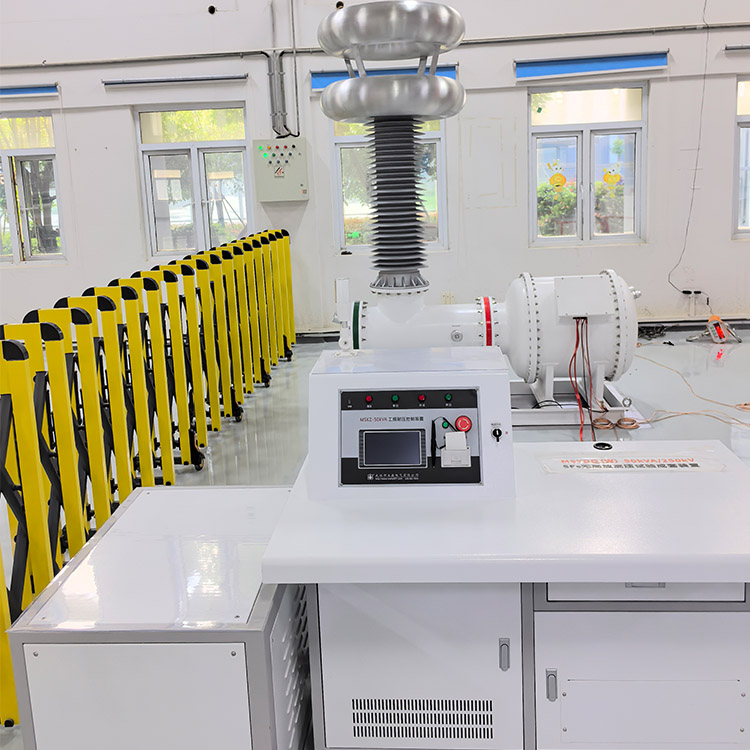

पार्शियल डिस्चार्ज फ्री एसी विदस्टैंड वोल्टेज टेस्ट सिस्टम 7-इंच कलर टच स्क्रीन कंट्रोल यूनिट से लैस है जो स्वचालित और मैन्युअल दोनों ऑपरेशन मोड का समर्थन करता है। ऑपरेटर पांच अलग-अलग वोल्टेज सेगमेंट सेट कर सकते हैं, बूस्ट स्पीड को समायोजित कर सकते हैं और समय को स्वतंत्र रूप से रोक सकते हैं। स्वचालित कार्यों में वोल्टेज उठाना, मुआवजा स्विचिंग, समय, परीक्षण के बाद दबाव राहत, डेटा भंडारण, रिकॉर्ड लुकअप और परीक्षण रिपोर्ट प्रिंटिंग शामिल है।

सुरक्षा

स्थिर और सुरक्षित संचालन की गारंटी के लिए, उपकरण 5% से कम तरंगरूप विरूपण और 65dB से कम चलने वाले शोर के साथ चिकनी साइन तरंग वोल्टेज का उत्पादन करता है। ओवरवॉल्टेज और ओवरकरंट सुरक्षा तंत्र पूरी तरह से सुसज्जित हैं। इसका मॉड्यूलर ढांचा बाद के उन्नयन का समर्थन करता है, जो 1200kV तक अल्ट्रा-हाई वोल्टेज परीक्षण के लिए विस्तार योग्य है।

विशेषताएँ

1、SF6 गैस-इन्सुलेटेड ट्रांसफार्मर प्रौद्योगिकी

2、तेल-मुक्त डिज़ाइन और कोई पर्यावरणीय प्रदूषण नहीं

3、पूर्ण सिस्टम आंशिक निर्वहन स्तर ≤5pC

4、ट्रांसफार्मर आंशिक निर्वहन स्तर ≤3pC

5、रेटेड आउटपुट वोल्टेज 250kV तक

6、रेटेड क्षमता 50kVA

7、रिएक्टिव पावर मुआवजा इनपुट करंट को 60% तक कम कर देता है

8、स्वचालित और मैन्युअल परीक्षण मोड

9、पांच-चरण प्रोग्रामयोग्य वोल्टेज और समय सेटिंग्स

10、समायोज्य वोल्टेज रैंप दर

11、बुद्धिमान वोल्टेज विनियमन और मुआवजा स्विचिंग

12、ऐतिहासिक डेटा भंडारण और रिपोर्ट प्रिंटिंग

13、विरूपण के साथ स्थिर साइन-वेव आउटपुट ≤5%

14、कम परिचालन शोर ≤65dB

15、हाई-वोल्टेज ओवरवॉल्टेज संरक्षण

16、टेल-करंट ओवरकरंट सुरक्षा

17、आंशिक डिस्चार्ज और एसी झेलने वाले वोल्टेज परीक्षण के लिए उपयुक्त

अनुप्रयोग

1、ट्रांसफॉर्मर एसी वोल्टेज परीक्षण का सामना करता है

2、जीआईएस आंशिक निर्वहन परीक्षण

3、स्विचगियर इन्सुलेशन परीक्षण

4、उच्च वोल्टेज केबल परीक्षण

5、बुशिंग परीक्षण

6、इन्सुलेटर परीक्षण

7、फ़ैक्टरी स्वीकृति परीक्षण (एफएटी)

8、उच्च वोल्टेज प्रयोगशाला परीक्षण

9、विद्युत उपकरण प्रकार परीक्षण

10、निवारक रखरखाव कार्यक्रम

वेशिन के फायदे

वेशाइन इलेक्ट्रिक हाई-वोल्टेज परीक्षण उपकरण और आंशिक डिस्चार्ज माप प्रणाली का एक पेशेवर निर्माता है। हमारी वीएस-डब्ल्यू श्रृंखला आंशिक डिस्चार्ज फ्री एसी प्रतिरोध वोल्टेज परीक्षण प्रणाली उन्नत एसएफ 6 इन्सुलेशन तकनीक, अल्ट्रा-लो आंशिक डिस्चार्ज प्रदर्शन, बुद्धिमान स्वचालन और विश्वसनीय सुरक्षा सुरक्षा को जोड़ती है। प्रयोगशाला और क्षेत्र अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया, वेशाइन समाधान ग्राहकों को परीक्षण सटीकता में सुधार करने, नियामक अनुपालन सुनिश्चित करने और दीर्घकालिक उपकरण विश्वसनीयता बढ़ाने में मदद करता है।
