पीडी-मुक्त एसी वोल्टेज झेलने वाली परीक्षण प्रणाली

यह पीडी-मुक्त एसी प्रतिरोध वोल्टेज परीक्षण प्रणाली सभी प्रकार के आधुनिक उच्च-वोल्टेज उपकरणों के लिए सख्त इन्सुलेशन निरीक्षण और आंशिक डिस्चार्ज परीक्षण मानकों को पूरा करती है। प्रीमियम SF6 गैस इंसुलेटेड ट्रांसफार्मर से सुसज्जित, यह स्थिर इन्सुलेशन और लंबी सेवा जीवन को बनाए रखते हुए पारंपरिक तेल से भरे परीक्षण ट्रांसफार्मर के प्रदूषण जोखिमों को समाप्त करता है। कई विद्युत निर्माता बड़े पैमाने पर उत्पादन गुणवत्ता नियंत्रण के लिए इस संपूर्ण परीक्षण रिग को खरीदने के लिए पूछताछ भेजते हैं।

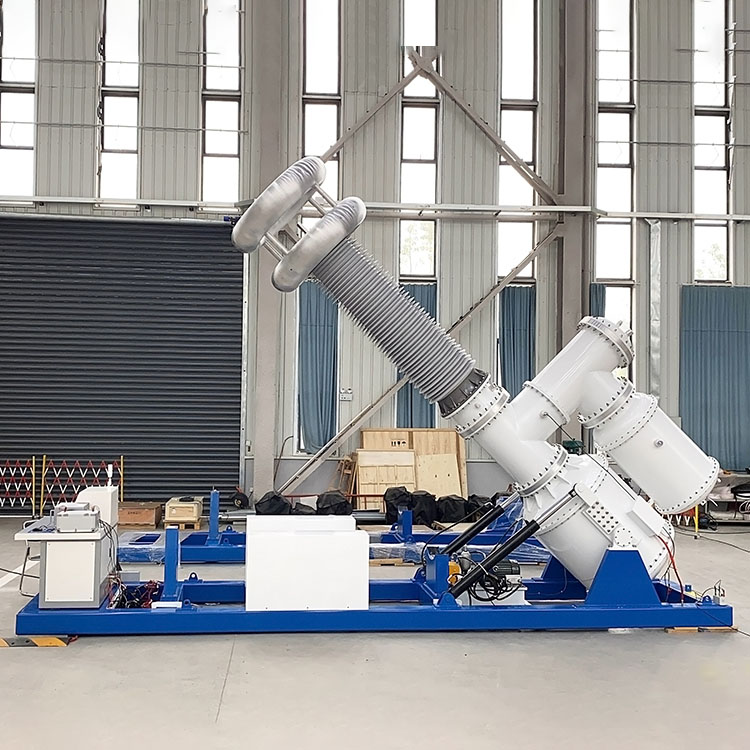

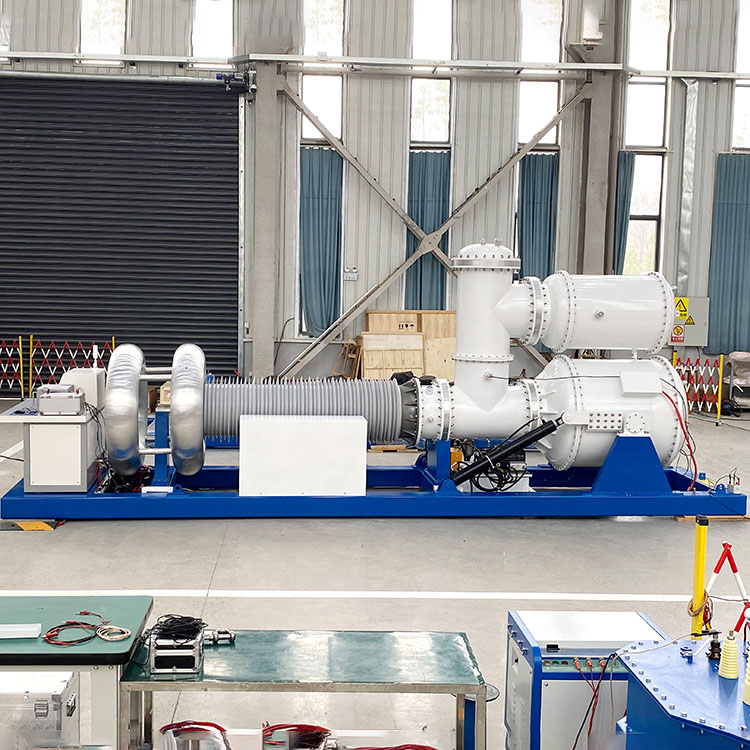

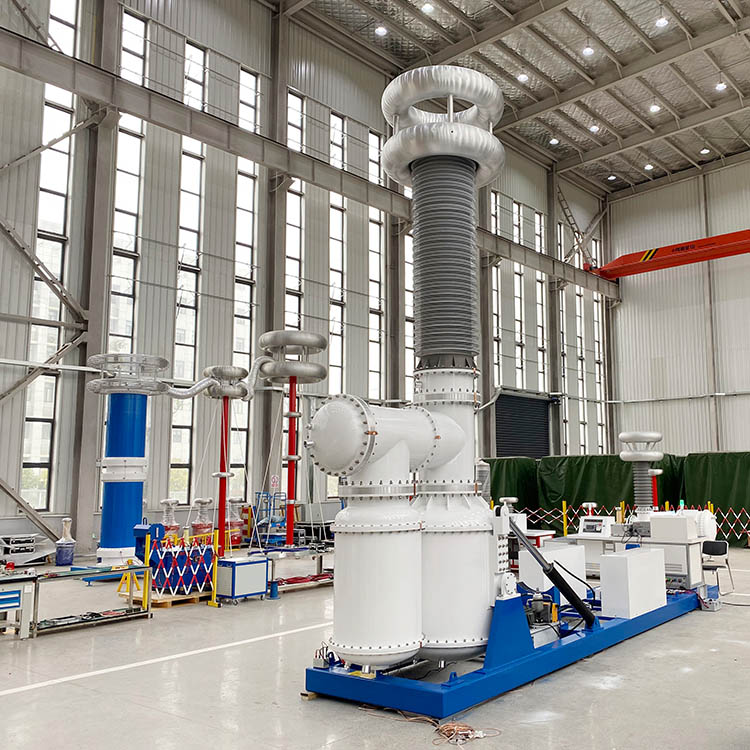

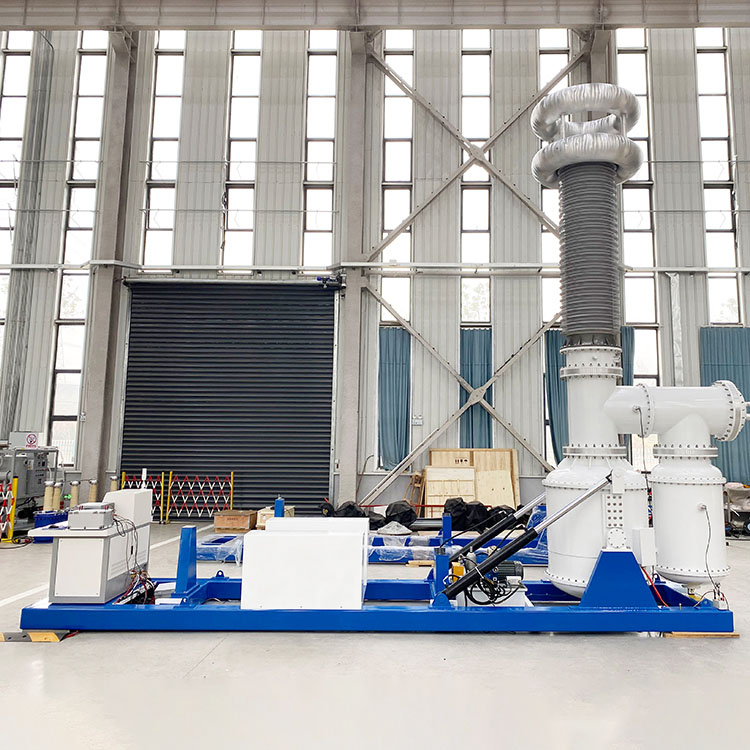

SF6 इंसुलेटेड कोर घटकों के आसपास निर्मित, PD-मुक्त AC वोल्टेज झेलने वाला टेस्ट सिस्टम स्थिर 250kV वोल्टेज आउटपुट करता है और 5pC के भीतर आंशिक डिस्चार्ज को प्रतिबंधित करता है। इसमें स्वचालित बुद्धिमान नियंत्रण, मल्टी-स्टेज प्रतिक्रियाशील बिजली मुआवजा, कम शोर संचालन और पूर्ण सुरक्षा इंटरलॉक की सुविधा है, जो बिजली उपयोगिताओं, औद्योगिक कारखानों, विश्वविद्यालयों और पेशेवर उच्च-वोल्टेज प्रयोगशालाओं से लगातार थोक ऑर्डर को आकर्षित करती है।

एकीकृत पूर्ण परीक्षण प्लेटफार्म

यह ट्रांसफार्मर, जीआईएस स्विचगियर, पावर केबल, बुशिंग, इंसुलेटर और रिएक्टर पर परीक्षण का समर्थन करता है। पूरी इकाई उच्च वोल्टेज ट्रांसफार्मर, कपलिंग कैपेसिटर, वोल्टेज डिवाइडर, वर्तमान सीमित रिएक्टर और बुद्धिमान नियंत्रण कंसोल को एक ऑल-इन-वन स्टेशन में जोड़ती है, जिससे खरीद टीमों को अलग-अलग उपकरण खरीद लागत बचाने में मदद मिलती है।

रेटेड वोल्टेज के तहत काम करते समय, यह पीडी-मुक्त एसी झेलने वाला वोल्टेज परीक्षण सिस्टम आंशिक डिस्चार्ज ≤5pC रखता है, पूरी तरह से फैक्ट्री स्वीकृति परीक्षण, प्रकार प्रमाणन, नियमित इन्सुलेशन जांच और अल्ट्रा-लो पीडी स्तर की आवश्यकता वाले प्रयोगशाला अनुसंधान को पूरा करता है। इसका तरंगरूप विरूपण 2% से नीचे नियंत्रित होता है, जो अंतरराष्ट्रीय उद्योग मानकों के अनुरूप स्थिर, प्रतिलिपि प्रस्तुत करने योग्य परीक्षण डेटा उत्पन्न करता है।

कुशल प्रतिक्रियाशील शक्ति मुआवजा

अंतर्निर्मित लो-वोल्टेज मुआवजा रिएक्टर समग्र बिजली खपत में कटौती करता है और परिचालन दक्षता को बढ़ाता है। बहु-स्तरीय प्रतिक्रियाशील पावर फाइन समायोजन भारी जटिल परीक्षण भार के तहत स्थिर वोल्टेज आउटपुट सुनिश्चित करता है, एक प्रमुख आकर्षण जो दीर्घकालिक सहकारी खरीदारों को बार-बार थोक ऑर्डर जमा करने के लिए प्रेरित करता है।

विश्वसनीय बुद्धिमान नियंत्रण और बहु-परत सुरक्षा संरक्षण

नियंत्रण कंसोल सुचारू वोल्टेज विनियमन और वास्तविक समय डेटा निगरानी का एहसास करता है, जिससे तकनीशियनों को पूरी सुरक्षा के साथ वोल्टेज परीक्षणों को कुशलतापूर्वक पूरा करने की अनुमति मिलती है। ओवरवॉल्टेज कटऑफ, करंट लिमिटिंग और डिस्चार्ज रोकथाम सहित मल्टी-प्रोटेक्शन डिज़ाइन हाई-वोल्टेज प्रयोगों के दौरान खतरों को काफी कम करते हैं।

वैकल्पिक 500kV उच्च-आउटपुट विनिर्देश और बेहतर आंशिक डिस्चार्ज दमन प्रदर्शन के साथ, पीडी-मुक्त एसी झेलने योग्य वोल्टेज परीक्षण प्रणाली बिजली संयंत्रों, विद्युत निर्माताओं और इन्सुलेशन मूल्यांकन और उच्च-वोल्टेज उपकरण सत्यापन करने वाली प्रयोगशालाओं के लिए एक शीर्ष विकल्प बनी हुई है।

काम के सिद्धांत

पीडी-मुक्त एसी प्रतिरोध वोल्टेज परीक्षण प्रणाली निरीक्षण के लिए स्थिर 50 हर्ट्ज उच्च-वोल्टेज एसी पावर प्रदान करने के लिए एसएफ 6 इंसुलेटेड ट्रांसफार्मर पर निर्भर करती है। एक अंतर्निर्मित युग्मन संधारित्र वास्तविक समय में आंशिक डिस्चार्ज संकेतों को कैप्चर करता है, जबकि वोल्टेज डिवाइडर पूरे परीक्षण चक्र के दौरान आउटपुट वोल्टेज को ट्रैक करता है। मिलान मुआवजा रिएक्टर स्वचालित रूप से प्रतिक्रियाशील बिजली की मांग को समायोजित करते हैं, बिजली इनपुट को कम करते हैं और समग्र परिचालन दक्षता को बढ़ाते हैं।

वर्तमान-सीमित रिएक्टरों और पूर्ण सुरक्षा इंटरलॉक मॉड्यूल से सुसज्जित, यह इकाई परीक्षण नमूनों और मेजबान डिवाइस दोनों को अचानक ओवरवॉल्टेज और फ्लैशओवर जोखिमों से बचाती है, स्थिर, सुरक्षित परीक्षण परिणाम प्रदान करती है जो क्रय इंजीनियरों से मान्यता प्राप्त करती है।

लक्ष्य अनुप्रयोग परिदृश्य

ग्रिड पावर ऑपरेटर्स

सबस्टेशन उपकरण रखरखाव, प्रोजेक्ट कमीशनिंग और ट्रांसफार्मर, जीआईएस कैबिनेट और हाई-वोल्टेज स्विचगियर पर इन्सुलेशन निदान के लिए आदर्श। कई पावर स्टेशन खरीदार नियमित निरीक्षण कार्य को मानकीकृत करने के लिए इस प्रणाली के लिए थोक खरीद अनुरोध प्रस्तुत करते हैं।

ट्रांसफार्मर उत्पादन कारखाने

दैनिक उत्पादन स्पॉट जांच, फैक्टरी स्वीकृति परीक्षण और बिजली और वितरण ट्रांसफार्मर के आधिकारिक प्रकार के प्रमाणीकरण के लिए बिल्कुल सही। विनिर्माण खरीद टीमें अक्सर उत्पादन निरीक्षण चक्र को छोटा करने के लिए इस परीक्षक का स्टॉक आरक्षित रखती हैं।

पेशेवर हाई-वोल्टेज लैब्स

इसका अल्ट्रा-लो आंशिक डिस्चार्ज प्रदर्शन उत्पाद प्रमाणन और नए उत्पाद अनुसंधान एवं विकास परीक्षण के लिए सख्त मानकों को पूरा करता है, जो प्रयोगशाला खरीदारों को दीर्घकालिक आपूर्ति ऑर्डर देने के लिए आकर्षित करता है।

विश्वविद्यालय और अनुसंधान संस्थान

ढांकता हुआ सामग्री अनुसंधान, इन्सुलेशन प्रदर्शन विश्लेषण और उच्च वोल्टेज प्रमुख शिक्षण प्रयोगों के लिए उपयुक्त। अनुसंधान परियोजना खरीदार अक्सर औपचारिक ऑर्डर देने से पहले अनुकूलित कॉन्फ़िगरेशन का अनुरोध करते हैं।

फ़ैक्टरी और खनन औद्योगिक उपयोगकर्ता

समय-समय पर निवारक जांच और मुख्य बिजली सुविधाओं के इन्सुलेशन स्थिति मूल्यांकन पर लागू, उद्यम खरीद विभागों को तीसरे पक्ष के परीक्षण आउटसोर्सिंग लागत में कटौती करने में मदद मिलती है।

आवेदन रेंज

1.पावर ट्रांसफार्मर इन्सुलेशन परीक्षण

2.जीआईएस आंशिक निर्वहन निरीक्षण

3.एसी वोल्टेज परीक्षण का सामना करता है

4. हाई वोल्टेज स्विचगियर रूटीन डिटेक्शन

5. बुशिंग प्रदर्शन परीक्षण

6. पावर केबल परीक्षण का सामना करती है

7. ठोस इन्सुलेटर गुणवत्ता निरीक्षण

8.ऑन-साइट फ़ैक्टरी स्वीकृति परीक्षण (एफएटी)

9. उत्पाद प्रकार परीक्षण एवं प्रमाणन समर्थन

10. उच्च वोल्टेज प्रयोगशाला अनुसंधान कार्य

वेशिन कोर ताकतें

वेशाइन इलेक्ट्रिक उच्च वोल्टेज परीक्षण उपकरणों और आंशिक डिस्चार्ज मापने वाले उपकरणों के विकास और निर्माण में माहिर है। हमारे पीडी-मुक्त एसी प्रतिरोधी वोल्टेज परीक्षण सिस्टम परिपक्व एसएफ 6 इन्सुलेशन तकनीक, अल्ट्रा-लो आंशिक डिस्चार्ज संकेतक, सटीक वोल्टेज नमूनाकरण और व्यापक सुरक्षा सुरक्षा को अपनाते हैं। पावर ग्रिड ऑपरेटरों, विद्युत निर्माताओं, तृतीय-पक्ष प्रयोगशालाओं और अनुसंधान संस्थानों के लिए तैयार, हमारे उपकरण आधुनिक उच्च-वोल्टेज बिजली उपकरणों के लिए सटीक, सुरक्षित और कुशल परीक्षण प्रदान करते हैं। वैश्विक परियोजना खरीदार औपचारिक ढांचा खरीद समझौतों पर हस्ताक्षर करने से पहले नमूना परीक्षण की व्यवस्था कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: प्रमुख तकनीकी विशिष्टताएँ क्या हैं?

रेटेड क्षमता: 250kVA. रेटेड आउटपुट वोल्टेज: 500kV तक। आंशिक निर्वहन स्तर: ≤5pC. तरंगरूप विरूपण: ≤2%. सिस्टम शोर: ≤50dB. सतत संचालन: 30 मिनट. ओवरवॉल्टेज क्षमता: 1 मिनट के लिए 110%।

Q2: तेल-भरे प्रकार के बजाय SF6 इन्सुलेशन क्यों?

एसएफ6 गैस तेल कार्बोनाइजेशन उपोत्पादों को समाप्त करती है जो गलत पीडी सिग्नल बनाते हैं, स्थिर ढांकता हुआ प्रदर्शन, शून्य प्रदूषण जोखिम सुनिश्चित करते हैं, और ट्रांसफार्मर और जीआईएस पर सटीक एफएटी के लिए ≤5pC पृष्ठभूमि पीडी स्तर बनाए रखते हैं।

Q3: यह सिस्टम किन अनुप्रयोगों का समर्थन करता है?

ट्रांसफार्मर इन्सुलेशन परीक्षण, जीआईएस स्विचगियर पीडी निरीक्षण, पावर केबल प्रतिरोध परीक्षण, बुशिंग/इंसुलेटर प्रदर्शन मूल्यांकन, एफएटी, प्रकार प्रमाणन, और उच्च वोल्टेज प्रयोगशाला अनुसंधान।

Q4: प्रतिक्रियाशील शक्ति मुआवजा कैसे काम करता है?

अंतर्निहित लो-वोल्टेज मुआवजा रिएक्टर (200kvar, मल्टी-टैप मोटराइज्ड स्विचिंग) चरणों में प्रतिक्रियाशील शक्ति को ठीक करता है। यह भारी परीक्षण भार के तहत स्थिर वोल्टेज बनाए रखता है और समग्र परिचालन दक्षता में सुधार करता है।

Q5: कौन सी सुरक्षा सुरक्षा सुविधाएँ शामिल हैं?

ओवरवॉल्टेज कटऑफ, करंट लिमिटिंग, डिस्चार्ज रोकथाम और अचानक फ्लैशओवर जोखिमों से बचाने के लिए करंट-लिमिटिंग रिएक्टर के साथ पूर्ण सुरक्षा इंटरलॉक मॉड्यूल सहित बहु-परत सुरक्षा।

Q6: यह प्रणाली किसके लिए डिज़ाइन की गई है?

पावर ग्रिड ऑपरेटर, ट्रांसफार्मर निर्माण कारखाने, पेशेवर उच्च-वोल्टेज प्रयोगशालाएं, विश्वविद्यालय/अनुसंधान संस्थान, और नियमित और प्रकार के परीक्षण के लिए औद्योगिक कारखाने/खनन उपयोगकर्ता।

खरीद गाइड

अपनी खरीद योजना के लिए अनुकूलित कोटेशन और पूर्ण तकनीकी फाइलें प्राप्त करने के लिए अपने उच्च वोल्टेज परीक्षण मापदंडों को हमारी बिक्री टीम के साथ साझा करें।
