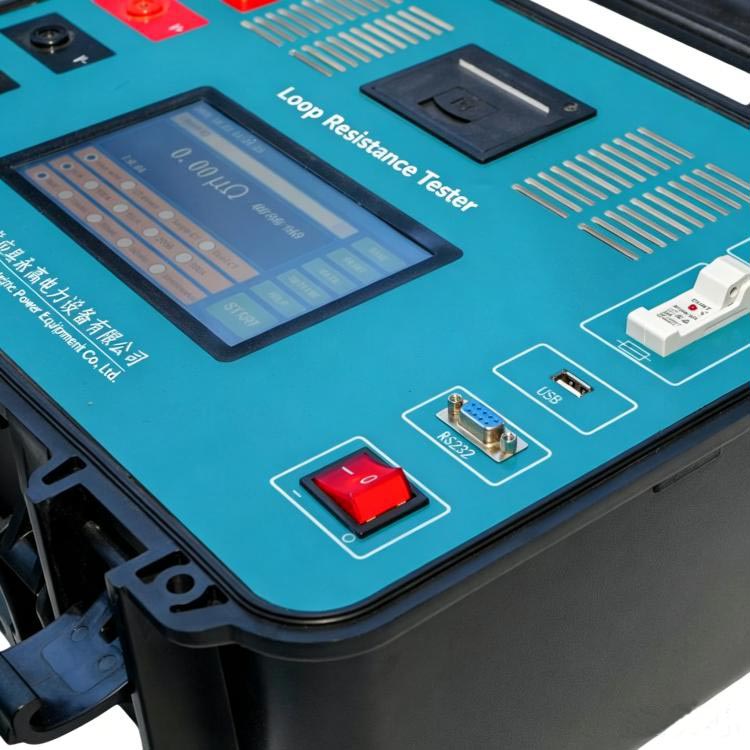

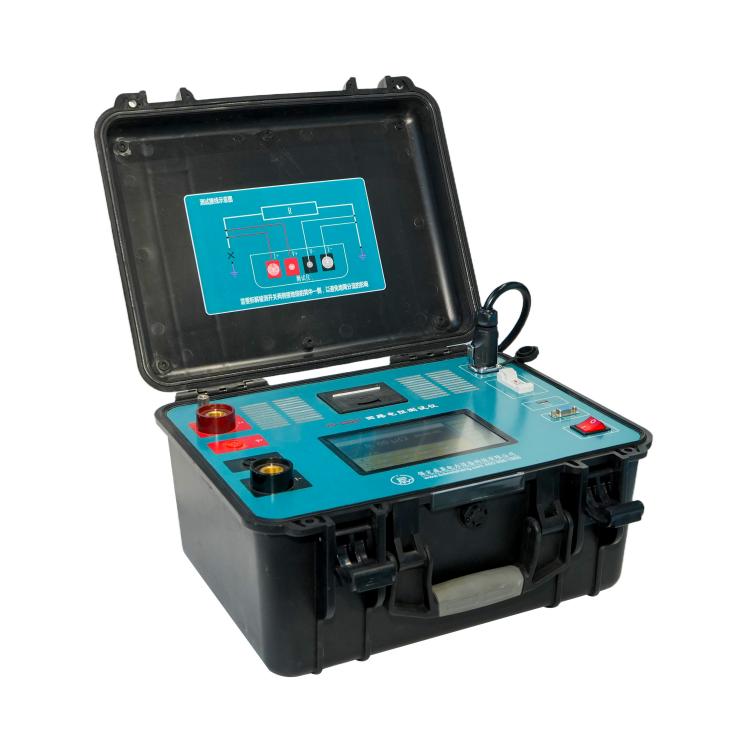

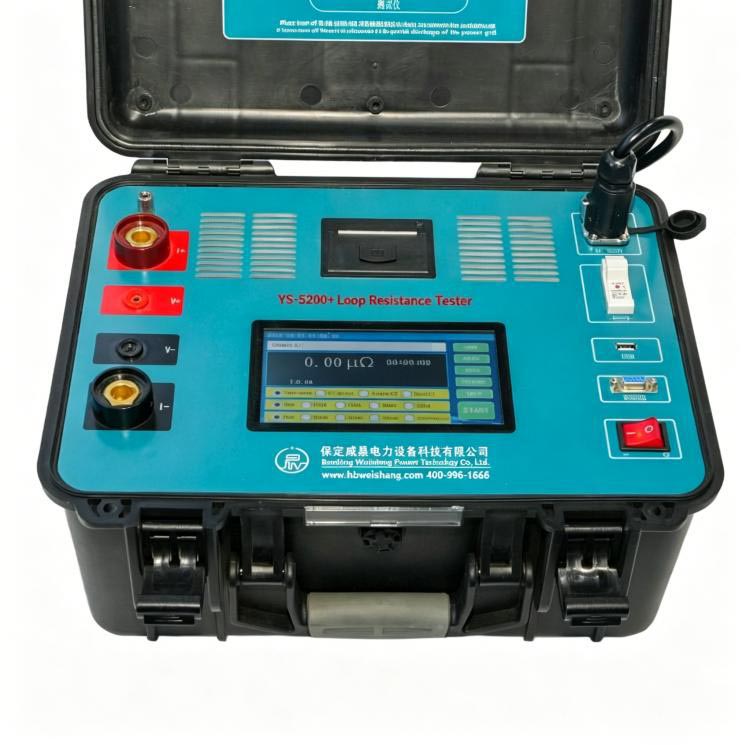

डेस्कटॉप 300ए इंटेलिजेंट सर्किट प्रतिरोध परीक्षक

चीन में एक पेशेवर निर्माता और आपूर्तिकर्ता, वेशिन द्वारा पेश किया गया टिकाऊ डेस्कटॉप 300A इंटेलिजेंट सर्किट प्रतिरोध परीक्षक, सर्किट ब्रेकर, डिस्कनेक्टर्स, अर्थिंग स्विच और बसबार जोड़ों पर सटीक माइक्रो-ओम रीडिंग देता है, तब भी जब करंट एकल लूप या कई समानांतर शाखाओं के माध्यम से चलता है।

हमने इस इकाई का निर्माण DL/T845.4-2019 और IEC चार-तार परीक्षण मानकों का पालन करते हुए किया है, जो उच्च-वर्तमान प्रतिरोध का पता लगाने के लिए उद्योग की मांगों से पूरी तरह मेल खाता है।

मशीन के अंदर मल्टी-चैनल करंट सेंसिंग हार्डवेयर के साथ जोड़ा गया एक उच्च-शक्ति निरंतर वर्तमान स्रोत बैठता है। जटिल समानांतर ग्राउंडिंग ग्रिड के साथ काम करते समय भी यह संरचना आउटपुट करंट को स्थिर और वोल्टेज सैंपलिंग को सटीक रखती है, जो एक प्रमुख कारण है कि इंजीनियरिंग ठेकेदार इस मॉडल के लिए बार-बार थोक ऑर्डर देते हैं।

मूल मापन सिद्धांत

डेस्कटॉप 300A इंटेलिजेंट सर्किट प्रतिरोध परीक्षक दो मुख्य कार्यात्मक मॉड्यूल पर निर्भर करता है:

1.समायोज्य उच्च निरंतर वर्तमान आउटपुट: 50A-300A

2.वायरलेस डीसी क्लैंप सेंसर: 0~±600A करंट कैप्चर

यह ओम के नियम के आधार पर वास्तविक संपर्क प्रतिरोध की गणना करता है: आर = वी / आई₀

V = संपर्क बिंदुओं पर वोल्टेज ड्रॉप का पता चला

I₀ = परीक्षण की गई शाखा से गुजरने वाली वास्तविक धारा

इंटेलिजेंट टेस्टिंग मोड (कोर इनोवेशन)

वेशिन इलेक्ट्रिक विभिन्न क्षेत्र स्थितियों का समर्थन करने के लिए चार उन्नत परीक्षण मोड को एकीकृत करता है:

1. पारंपरिक सर्किट प्रतिरोध मोड

उपयोगकर्ताओं को शंट वर्तमान हस्तक्षेप को बायपास करने के लिए अर्थिंग नेटवर्क के एक तरफ को डिस्कनेक्ट करने की आवश्यकता है। परीक्षक 300A DC करंट तक फ़ीड करता है और वोल्टेज ड्रॉप डेटा पढ़ता है। यह मोड उच्चतम परिशुद्धता प्राप्त करता है और नियोजित रखरखाव साइटों के लिए अच्छा काम करता है।

2. क्लैंप डायरेक्ट मापन मोड

ग्राउंडिंग कनेक्शन को अलग करने की कोई आवश्यकता नहीं है। वायरलेस क्लैंप वास्तविक समय शाखा वर्तमान I₀ को ट्रैक करता है, फिर मशीन R=V/I₀ के साथ स्वचालित रूप से प्रतिरोध की गणना करती है। मुख्य विशेषताएं: कोई जुदा करने का काम नहीं, तेज़ फ़ील्ड परीक्षण, लाइव-एरिया रखरखाव के लिए सुरक्षित।

3. सिंगल-साइड शंट मोड

कैबिनेट अर्थिंग और वितरित ग्राउंड ग्रिड जैसे समानांतर ग्राउंडिंग लेआउट के लिए उपयुक्त। क्लैंप शंट शाखा धारा I₂ को मापता है, और डिवाइस प्रतिरोध की गणना करने से पहले I₀=I₁−I₂ के साथ प्रभावी परीक्षण धारा पर काम करता है। यह आंशिक समानांतर धाराओं के कारण होने वाली सटीकता त्रुटियों को ठीक करता है।

4. डुअल-साइड शंट मोड

सबस्टेशनों में द्विदिशीय विभाजन धाराओं के साथ बड़े ग्राउंडिंग ग्रिड के लिए। दो क्लैंप I21 और I22 शाखा धाराओं को एकत्र करते हैं, सिस्टम मल्टी-ब्रांच नेटवर्क के लिए सही प्रतिरोध डेटा प्राप्त करने के लिए I₀=I₁−I21−I22 की गणना करता है।

सुरक्षा और क्लैंप सिस्टम डिज़ाइन

मिलान किए गए वायरलेस क्लैंप स्वचालित रूप से डीसी वर्तमान दिशा की पहचान कर सकते हैं।

कुंजी क्लैंप विशिष्टताएँ:

1、DC परीक्षण सीमा: 0 से ±600A

2、सटीक डेटा के लिए सही वर्तमान दिशा के साथ संरेखित होना चाहिए

3、माप विचलन को ऑफसेट करने के लिए अंतर्निहित अंशांकन फ़ंक्शन

ऑपरेशन सुरक्षा अनुस्मारक:

1、हार्डवेयर क्षति से बचने के लिए क्लैंप को उसकी माप सीमा से परे संचालित न करें

2、रीडिंग को स्थिर करने के लिए वर्तमान दिशा चिह्नों का पालन करते हुए क्लैंप स्थापित करें

3、डेटा त्रुटियों को कम करने के लिए नियमित रूप से अंशांकन चलाएँ

चरण-दर-चरण संचालन मार्गदर्शिका

यह डेस्कटॉप परीक्षक उच्च-वर्तमान परिदृश्यों के लिए मानक फ़ील्ड परीक्षण वर्कफ़्लो का अनुसरण करता है।

चरण 1: सिस्टम तैयारी

पुष्टि करें कि उपकरण पूरी तरह से बंद है, ग्राउंडिंग सेटअप पूरा हो गया है, और क्लैंप बैटरियां पूरी तरह से चार्ज हो गई हैं। थोक खरीद वाले ग्राहक शिपमेंट के साथ पूर्ण ऑपरेशन हैंडबुक प्राप्त कर सकते हैं।

चरण 2: वायरिंग कॉन्फ़िगरेशन

I+ और I- परीक्षण सर्किट के दो सिरों से जुड़ें; वी+ और वी- आंतरिक वोल्टेज नमूनाकरण बिंदुओं से जुड़ें। तार प्रतिरोध हस्तक्षेप को दूर करने के लिए हमेशा वोल्टेज जांच को वर्तमान लूप के अंदर रखें।

चरण 3: मोड चयन

एक परीक्षण मोड चुनें: पारंपरिक डिस्सेम्बली मोड, क्लैंप डायरेक्ट मोड, सिंगल शंट मोड या डुअल शंट मोड। फिर आउटपुट करंट (50ए-300ए) और परीक्षण अवधि (फास्ट / 10एस / 30एस / 60एस / निरंतर) सेट करें।

चरण 4: मापन प्रक्रिया

मशीन मैन्युअल समायोजन के बिना वर्तमान रैंप-अप, स्थिरता नियंत्रण, वास्तविक समय वर्तमान कैप्चर, वोल्टेज नमूनाकरण, प्रतिरोध गणना और तापमान मुआवजा स्वचालित रूप से चलाती है।

चरण 5: परिणाम प्रदर्शन

स्क्रीन कुल वर्तमान I₁, शाखा क्लैंप धाराएं (I₂ / I21 / I22), माइक्रो-ओम में प्रतिरोध मान, परीक्षण समय और स्थिरता स्थिति दिखाती है।

चरण 6: डेटा प्रबंधन

ऑपरेटर परीक्षण लॉग को स्थानीय मेमोरी में सहेज सकते हैं, FAT32 USB ड्राइव के माध्यम से रिकॉर्ड निर्यात कर सकते हैं, वैकल्पिक प्रिंट मॉड्यूल के साथ रिपोर्ट प्रिंट कर सकते हैं और किसी भी समय ऐतिहासिक परीक्षण डेटा को देख सकते हैं।

अनुप्रयोग परिदृश्य

यह डेस्कटॉप 300A इंटेलिजेंट सर्किट प्रतिरोध परीक्षक जटिल ग्राउंडिंग और मजबूत विद्युत चुम्बकीय हस्तक्षेप स्थितियों के तहत प्रतिरोध का पता लगाने के कार्यों को संभालता है, जिसे इन क्षेत्रों के खरीदारों द्वारा व्यापक रूप से अपनाया जाता है:

1、बड़े सबस्टेशन

2、बिजली उत्पादन संयंत्र

3、औद्योगिक स्विचगियर सिस्टम

4、हाई-वोल्टेज ट्रांसमिशन सुविधाएं

5、ग्राउंडिंग ग्रिड नेटवर्क

सिस्टम निम्न के अंतर्गत विश्वसनीय रूप से कार्य करता है:

1、मजबूत विद्युत चुम्बकीय हस्तक्षेप

2、समानांतर वर्तमान वितरण

3、、सीमित वियोग पहुंच

4、निरंतर रखरखाव संचालन

विशिष्ट परीक्षण उपयोग

1、हाई-वोल्टेज सर्किट ब्रेकरों के लिए संपर्क प्रतिरोध परीक्षण

2、सबस्टेशन ग्राउंडिंग ग्रिड का दोष निरीक्षण

3、बसबार कनेक्टिंग जोड़ों के प्रतिरोध का पता लगाना

4、जीआईएस/एआईएस स्विच कैबिनेट के लिए नियमित रखरखाव

5、पावर प्लांट के विद्युत उपकरणों के लिए फैक्टरी गुणवत्ता निरीक्षण

6、ट्रांसमिशन नेटवर्क के लिए ग्राउंड सिस्टम विश्लेषण

7、औद्योगिक विद्युत वितरण प्रणालियों का समस्या निवारण

वेशिन के फायदे

हमने आधुनिक बिजली प्रणालियों में मुश्किल समानांतर वर्तमान और जटिल ग्राउंडिंग समस्याओं को हल करने के लिए मल्टी-मोड माप वास्तुकला के साथ डेस्कटॉप 300A इंटेलिजेंट सर्किट प्रतिरोध परीक्षक का निर्माण किया। वायरलेस क्लैंप नॉन-डिससेम्बली परीक्षण रखरखाव डाउनटाइम में कटौती करता है और साइट सुरक्षा में काफी सुधार करता है, जिससे कई विद्युत सेवा आपूर्तिकर्ता हमारे साथ दीर्घकालिक आपूर्ति अनुबंध पर हस्ताक्षर करते हैं।

मल्टी-चैनल वास्तविक समय वर्तमान गणना एल्गोरिदम समानांतर ग्राउंडिंग वातावरण में भी सटीक प्रतिरोध मान सुनिश्चित करते हैं। 300A का बड़ा करंट आउटपुट पुरानी संपर्क सतहों पर ऑक्साइड परतों को जल्दी से तोड़ देता है, जिससे घिसे हुए प्रवाहकीय जोड़ों के लिए अधिक विश्वसनीय परीक्षण परिणाम मिलते हैं। अंतर्निर्मित बुद्धिमान थर्मल नियंत्रण इकाई को लंबे समय तक उच्च-वर्तमान कार्य भार के तहत स्थिर रखता है।

खरीदारों के लिए उपयोगकर्ता के अनुकूल औद्योगिक डिज़ाइन के लाभ:

1、मल्टी-मोड बुद्धिमान ऑपरेशन

2、विज़ुअलाइज़्ड वास्तविक समय वर्तमान डेटा डिस्प्ले

3、स्वचालित सुरक्षा संरक्षण कार्यों का पूरा सेट

4、संरचित डेटा भंडारण और निर्यात

अपनी परियोजना खरीद के लिए अनुकूलित कोटेशन और पूर्ण तकनीकी पैरामीटर फ़ाइलें प्राप्त करने के लिए तुरंत हमारी बिक्री टीम से संपर्क करें।
