रंगीन टच स्क्रीन के साथ उच्च धारा संपर्क प्रतिरोध परीक्षक

चीन में एक पेशेवर निर्माता के रूप में, वेशिन आपको रंगीन टच स्क्रीन के साथ गुणवत्तापूर्ण उच्च वर्तमान संपर्क प्रतिरोध परीक्षक प्रदान करना चाहता है, जो उच्च-वोल्टेज डिवाइस संपर्क परीक्षण के लिए बनाया गया एक उन्नत बुद्धिमान प्रतिरोध मीटर है। बड़े परीक्षण करंट को इंजेक्ट करने से सतह ऑक्सीकरण परतों और अस्थिर संपर्क बिंदुओं से हस्तक्षेप दूर हो जाता है, जिससे परीक्षकों को उपकरण पूर्व-रखरखाव निरीक्षण और फैक्ट्री स्वीकृति जांच के लिए भरोसेमंद रीडिंग मिलती है। थोक खरीदार एक-स्टॉप खरीद के लिए इस इकाई को अपने पूर्ण विद्युत परीक्षण उपकरण किट से मिला सकते हैं।

उपयोगकर्ता विभिन्न विद्युत उपकरणों के परीक्षण मानदंडों और रेटेड मापदंडों से मेल खाते हुए 50A से 600A तक समायोज्य आउटपुट करंट चुन सकते हैं। उच्च-वर्तमान परीक्षण मोड सर्किट ब्रेकर, जीआईएस उपकरण, डिस्कनेक्टिंग स्विच, बसबार और केबल जोड़ों पर संपर्क स्थिति का सटीक आकलन करता है, जो फैक्ट्री निरीक्षण टीमों और पावर इंजीनियरिंग ठेकेदारों के लिए एक आवश्यक उपकरण है।

कलर टच स्क्रीन के साथ यह उच्च वर्तमान संपर्क प्रतिरोध परीक्षक, नेविगेट करने में आसान ऑपरेशन पैनल के साथ 7 इंच की औद्योगिक रंगीन टच स्क्रीन को अपनाता है। कर्मचारी स्क्रीन पर आउटपुट करंट, परीक्षण समय, सिस्टम भाषा और संचार पैरामीटर जल्दी से सेट कर सकते हैं, वास्तविक समय परीक्षण तरंगों को देख सकते हैं और न्यूनतम प्रशिक्षण के साथ संग्रहीत डेटा का प्रबंधन कर सकते हैं। यह उपकरण निरीक्षण कार्य के बड़े बैचों को संभालने वाली इंजीनियरिंग टीमों के लिए ऑन-साइट संचालन समय में कटौती करता है।

एक बड़ी अंतर्निर्मित रिचार्जेबल लिथियम बैटरी से सुसज्जित, इकाई मुख्य बिजली पहुंच के बिना पूरी तरह से पोर्टेबल आउटडोर परीक्षण का समर्थन करती है। 500A या 600A हेवी-करंट परीक्षणों के बाद, यह आंतरिक पावर मॉड्यूल को ढालने, सेवा जीवन का विस्तार करने और लगातार क्षेत्र परीक्षण कार्यों के साथ खरीदारों के लिए दीर्घकालिक प्रतिस्थापन लागत को कम करने के लिए 10 सेकंड के ऑटो कूलिंग चक्र को ट्रिगर करता है।

इसमें कई डेटा ट्रांसमिशन मोड हैं: ब्लूटूथ वायरलेस लिंक, आरएस232 वायर्ड कनेक्शन, यूएसबी फ्लैश ड्राइव एक्सपोर्ट और स्थानीय स्टोरेज। ऑपरेटर सीधे मशीन पर परीक्षण रिकॉर्ड ब्राउज़, सहेज, निर्यात या हटा सकते हैं, परीक्षण रिपोर्ट छँटाई में तेजी ला सकते हैं और पावर स्टेशन निविदा परियोजनाओं और कारखाने के गुणवत्ता नियंत्रण विभागों के लिए उपकरण परिसंपत्ति प्रबंधन कर सकते हैं।

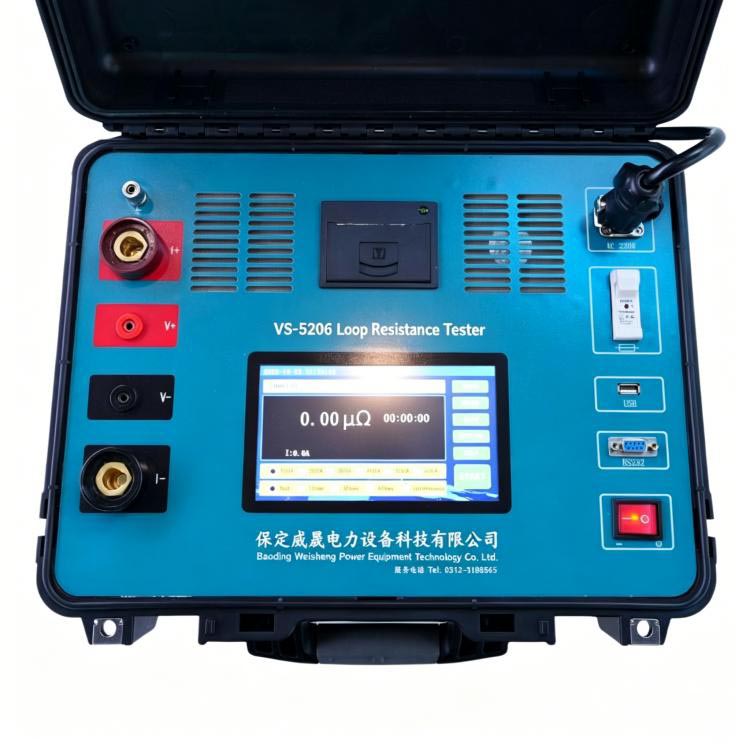

कठोर आउटडोर कार्य स्थलों का सामना करने के लिए निर्मित, VS-5206 शक्तिशाली उच्च-वर्तमान आउटपुट, सटीक डिजिटल माप, बहु-परत सुरक्षा संरक्षण और टिकाऊ आवास का विलय करता है। यह दैनिक उपकरण रखरखाव, नई परियोजना कमीशनिंग और विद्युत दोष निदान के लिए लगातार विश्वसनीय परीक्षण परिणाम प्रदान करता है, जो विद्युत उपकरण वितरकों और पावर इंजीनियरिंग फर्मों के थोक ऑर्डर के लिए आदर्श है।

सुरक्षा और क्लैंप सिस्टम डिज़ाइन

वेशाइन इलेक्ट्रिक वायरलेस क्लैंप सेंसर को डीसी करंट डायरेक्शन रिकग्निशन तकनीक के साथ एकीकृत करता है।

कुंजी क्लैंप विशिष्टताएँ:

1、DC माप सीमा: 0 से ±600A

2、दिशा-संवेदनशील स्थापना (आगे वर्तमान अभिविन्यास आवश्यक)

3、सिस्टम सेटिंग्स में अंशांकन समर्थन

सुरक्षा नियम स्थिर संचालन सुनिश्चित करते हैं:

1、सीमा से अधिक क्लैंप अधिभार सेंसर को नुकसान पहुंचा सकता है

2、सही दिशात्मक स्थापना सटीकता में सुधार करती है

3、अंशांकन फ़ंक्शन विचलन के लिए क्षतिपूर्ति करता है

विशेषताएँ

अधिकतम 600A DC परीक्षण धारा

उच्च परिशुद्धता संपर्क प्रतिरोध माप

सर्किट ब्रेकर और जीआईएस उपकरण के लिए डिज़ाइन किया गया

एकाधिक चयन योग्य आउटपुट धाराएँ

चार-तार केल्विन माप प्रौद्योगिकी

7 इंच का कलर टचस्क्रीन डिस्प्ले

अंतर्निर्मित रिचार्जेबल लिथियम बैटरी

बुद्धिमान स्वचालित माप

500A/600A परीक्षण के बाद स्वचालित शीतलन

ब्लूटूथ संचार

RS232 संचार इंटरफ़ेस

यूएसबी फ्लैश ड्राइव डेटा निर्यात

आंतरिक परीक्षण रिकॉर्ड भंडारण

चीनी और अंग्रेजी भाषा का समर्थन

समायोज्य संचार पैरामीटर

बुद्धिमान डेटा प्रबंधन

उच्च माप स्थिरता

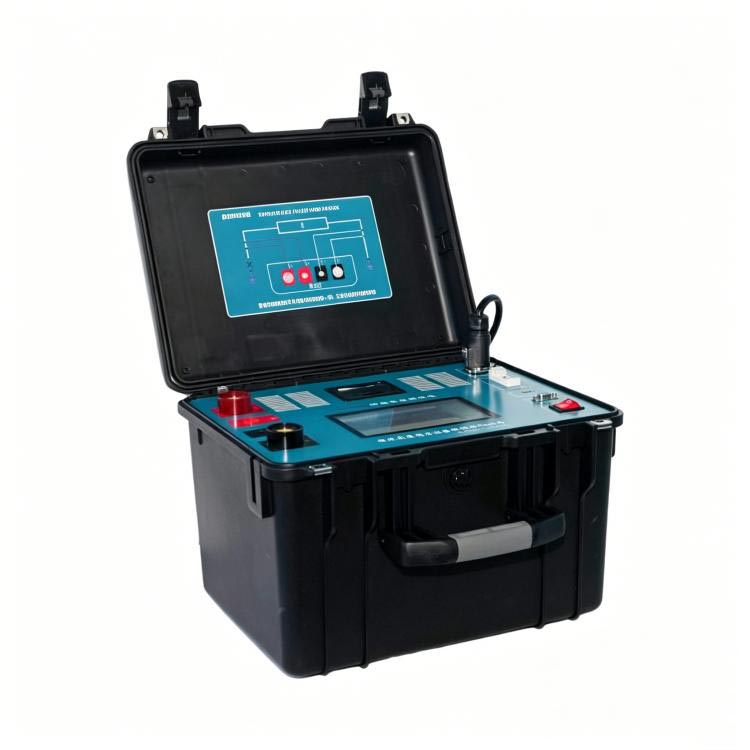

कॉम्पैक्ट पोर्टेबल डिज़ाइन

क्षेत्र और प्रयोगशाला परीक्षण के लिए उपयुक्त

सुरक्षित संचालन के लिए एकाधिक सुरक्षा कार्य

उत्पाद गाइड

रंगीन टच स्क्रीन के साथ उच्च धारा संपर्क प्रतिरोध परीक्षक कैसे काम करता है

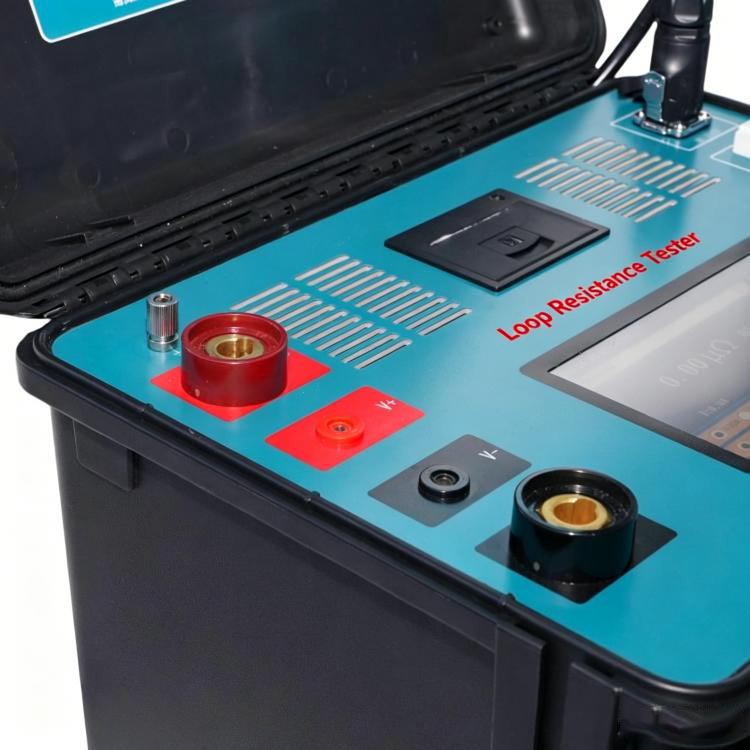

यह परीक्षक समर्पित करंट लीड के माध्यम से परीक्षण ऑब्जेक्ट में एक स्थिर उच्च डीसी करंट इंजेक्ट करता है, साथ ही अलग-अलग सेंसिंग लीड का उपयोग करके संपर्क में वोल्टेज ड्रॉप को मापता है। चार-टर्मिनल केल्विन माप सिद्धांत का उपयोग करते हुए, उपकरण सीसा प्रतिरोध को समाप्त करता है और अत्यधिक सटीक संपर्क प्रतिरोध मूल्यों की गणना करता है।

चयनित धारा स्थिर होने के बाद, परीक्षक स्वचालित रूप से माप करता है और पूरा होने पर आउटपुट बंद कर देता है। 500ए या 600ए पर संचालन करते समय, उपकरण सिस्टम की विश्वसनीयता बनाए रखने के लिए अगले माप से पहले स्वचालित रूप से एक शीतलन चक्र सक्रिय करता है।

अनुप्रयोग परिदृश्य

विद्युत उपयोगिताएँ

सर्किट ब्रेकर, डिस्कनेक्ट स्विच, जीआईएस उपकरण और सबस्टेशन का नियमित रखरखाव।

ट्रांसफार्मर निर्माता

फ़ैक्टरी स्वीकृति परीक्षण और विद्युत कनेक्शन सत्यापन।

विद्युत ठेकेदार

मध्यम और उच्च-वोल्टेज प्रतिष्ठानों की कमीशनिंग और रखरखाव।

औद्योगिक सुविधाएं

उच्च-वर्तमान विद्युत जोड़ों और बसबार प्रणालियों का निरीक्षण।

परीक्षण प्रयोगशालाएँ

परिशुद्धता कम प्रतिरोध माप और उपकरण प्रमाणन।

अनुप्रयोग

1、सर्किट ब्रेकर संपर्क प्रतिरोध परीक्षण

2、लूप प्रतिरोध माप

3、जीआईएस स्विचगियर परीक्षण

4、डिस्कनेक्ट स्विच परीक्षण

5、बसबार संयुक्त प्रतिरोध परीक्षण

6、ग्राउंडिंग कनेक्शन माप

7、उच्च-वर्तमान विद्युत कनेक्शन निरीक्षण

8、फ़ैक्टरी स्वीकृति परीक्षण (एफएटी)

9、निवारक रखरखाव

10、पावर सिस्टम कमीशनिंग

वेशिन के फायदे

वेशाइन इलेक्ट्रिक उच्च-वोल्टेज विद्युत परीक्षण उपकरण और बुद्धिमान निदान उपकरणों में माहिर है। कलर टच स्क्रीन के साथ उच्च वर्तमान संपर्क प्रतिरोध परीक्षक उच्च-वर्तमान आउटपुट, सटीक केल्विन माप तकनीक, बुद्धिमान टचस्क्रीन ऑपरेशन, उन्नत संचार इंटरफेस और व्यापक डेटा प्रबंधन क्षमताओं को जोड़ता है। उपयोगिताओं, निर्माताओं और रखरखाव पेशेवरों के लिए डिज़ाइन किया गया, वेशाइन समाधान विश्वसनीय संपर्क प्रतिरोध परीक्षण प्रदान करता है जो उपकरण विश्वसनीयता में सुधार करता है, डाउनटाइम को कम करता है और दीर्घकालिक परिसंपत्ति प्रबंधन का समर्थन करता है।
