ट्रांसफार्मर का आईआर परीक्षण

Weshine® ने CE प्रमाणपत्र, उच्च गुणवत्ता और सटीकता के साथ ट्रांसफार्मर के आईआर टेस्ट का आविष्कार किया, राष्ट्रीय मानकों के अनुसार आविष्कार और उत्पादन किया, पूर्ण विद्युत परीक्षण समाधान उपलब्ध है। वेशाइन से ट्रांसफार्मर के आईआर परीक्षण की अधिक जानकारी के लिए हमसे संपर्क करें!

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

Weshine® VS-3127 एक बैटरी चालित हैट्रांसफार्मर का आईआर परीक्षणडिजिटल और एनालॉग आर्क डिस्प्ले के साथ, केबल, घूर्णन संयंत्र मशीनरी, ट्रांसफार्मर, स्विचगियर और औद्योगिक अनुप्रयोगों के रखरखाव और सर्विसिंग में उच्च वोल्टेज इन्सुलेशन प्रतिरोध परीक्षण के लिए डिज़ाइन किया गया है।

डीसी इन्सुलेशन परीक्षण 250 वी, 500 वी, 1000 वी, 2500 वी, 5000 वी पर किए जाते हैं। इन्सुलेशन प्रतिरोध मापने की सीमा 100 k Ω से 1000 G Ω है। परीक्षण के तहत कैपेसिटिव सर्किट के लिए स्वचालित डिस्चार्ज प्रदान किया जाता है और क्षयकारी वोल्टेज प्रदर्शित किया जाता है।

इन्सुलेशन प्रतिरोध परीक्षण करते समय गार्ड टर्मिनल का उपयोग सतह रिसाव के प्रभाव को कम करने और इसलिए गलत माप के लिए किया जा सकता है।

कैपेसिटिव परीक्षण वस्तुओं के लिए उपकरण स्वचालित रूप से एक आंतरिक अवरोधक के माध्यम से डिस्चार्ज हो जाएगा और 'Hi' द्वारा इंगित उच्च वोल्टेज के साथ 30 V से 600 V की सीमा में टर्मिनलों पर वोल्टेज का संकेत देगा। यह सुविधा प्रतिक्रियाशील भार के परीक्षण के बाद क्षयकारी वोल्टेज संकेत देगी। जब वोल्टेज संकेतक गायब हो जाता है तो उपयोगकर्ता के लिए परीक्षण लीड को डिस्कनेक्ट करना सुरक्षित होता है।

वेशाइन® वीएस-3127ट्रांसफार्मर का आईआर परीक्षणआठ 1.5 V IEC LR6 (AA) कोशिकाओं द्वारा संचालित है। डिज़ाइन सुरक्षा सुविधाओं में उच्च वोल्टेज चेतावनी संकेतक, आईआर परीक्षण के बाद बाहरी वोल्टेज डिस्प्ले, प्रतिक्रियाशील भार और परीक्षण लीड का स्वचालित निर्वहन शामिल है

आवेदन

विद्युत इन्सुलेशन सामग्री समय के साथ खराब हो जाती है, जिससे खराबी आती है और मरम्मत का बिल महंगा होता है। इन्सुलेशन प्रतिरोध परीक्षक इन्सुलेशन में एक विनियमित डीसी वोल्टेज लागू करते हैं और इन्सुलेशन प्रतिरोध की गणना करने के लिए ओम के नियम को लागू करके इसके माध्यम से वर्तमान प्रवाह को मापते हैं। करंट प्रवाहित होता है क्योंकि कोई भी इन्सुलेशन सामग्री परिपूर्ण नहीं होती है।

आईआर परीक्षक के उपयोग में शामिल हैं:

■ उत्पाद परीक्षण और योग्यता

■ उपकरणों की स्थापना

■ नियमित रखरखाव

■ समस्या समाधान

उच्च वोल्टेज डीसी के साथ इन्सुलेशन परीक्षण इन्सुलेशन ध्रुवीकरण को प्रभावित करता है जैसे कि परीक्षण के तहत इकाई के पूर्ण निर्वहन के बिना लगातार परीक्षण से अलग-अलग परिणाम मिलेंगे।

परिणामों को रुझान देने में सक्षम होने के लिए एक इन्सुलेटर से कनेक्ट करने और परीक्षण करने की हमेशा एक ही प्रक्रिया और तकनीक को नियोजित करने का ध्यान रखा जाना चाहिए। इन्सुलेशन के तापमान के साथ-साथ आईआर मान को रिकॉर्ड करना महत्वपूर्ण है

सुविधाएँ और लाभ

■ कॉम्पैक्ट, मजबूत इन्सुलेशन प्रतिरोध परीक्षक

■ आसान संचालन और वोल्टेज रेंज चयन

■ एसी और डीसी वोल्टमीटर (30 वी - 600 वी)

■ उपयोगकर्ता सेटटेबल आईआर परीक्षण टाइमर (डिफ़ॉल्ट 1 मिनट), (अधिकतम 19 मीटर 50 सेकंड)

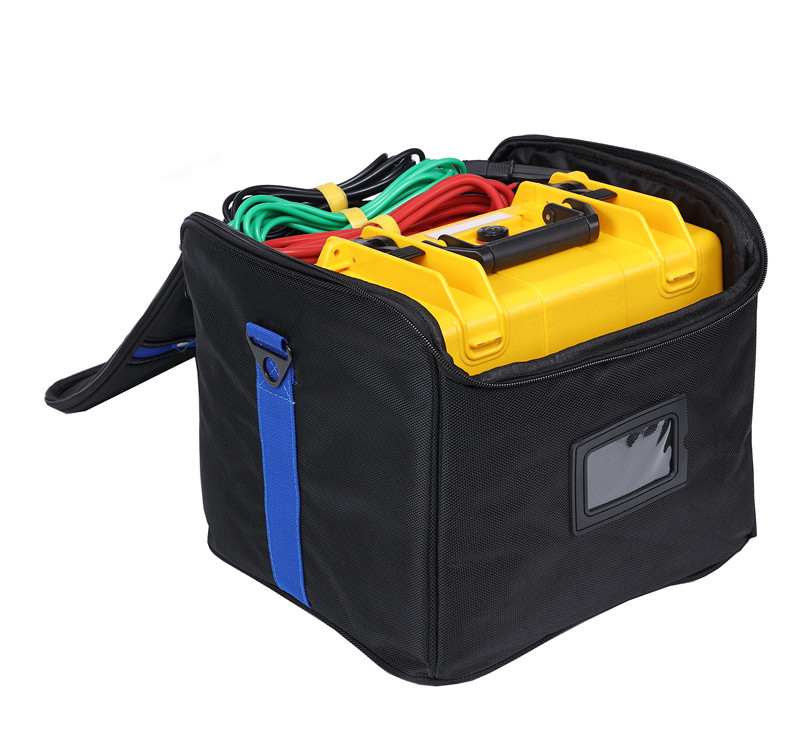

■ उपकरण और लीड के लिए सॉफ्ट कैरी केस

■ त्वरित शुरुआत और पूर्ण उपयोगकर्ता मार्गदर्शिका

■ अतिरिक्त सुरक्षा के लिए एचवी इंसुलेटेड प्लग को लॉक करना

■ टर्मिनलों पर लगे शटर गंदगी और अन्य वस्तुओं के आकस्मिक प्रवेश को रोकते हैं

विशेष विवरण

इन्सुलेशन रेंज	0.1 MΩ से 2 TΩ
नाममात्र परीक्षण वोल्टेज	250 वी, 500 वी, 1000 वी, 2500 वी, 5000 वी
टर्मिनल वोल्टेज सटीकता
	<1000 वी 0...+नाममात्र का 10% परीक्षण वोल्टेज
	≥1000 वी 0...+नाममात्र का 5% परीक्षण वोल्टेज
इन्सुलेशन सटीकता	±5% ±3 अंक
शॉर्ट सर्किट करेंट	5 एमए ±0.5 एमए
वोल्टमीटर की सटीकता	±2%आरडीजी±3डीजीटी
बिजली की आपूर्ति	8 x LR6/AA बैटरी
ऑपरेटिंग तापमान रेंज और आर्द्रता
	- 20°C से +45°C
नमी	80% आरएच
भंडारण तापमान सीमा और आर्द्रता
	-20°C से +60°C
सुरक्षा संरक्षण	इन्सुलेशन कैट III 600 वी
टिप्पणी	बताई गई पर्यावरणीय सीमाओं के साथ सेवा त्रुटि दोगुनी आंतरिक त्रुटि है
ईएमसी	आईईसी 61326-1:2013 के अनुरूप
DIMENSIONS	177 मिमी x 226 मिमी x 100 मिमी
वज़न	1.9 किग्रा (बैटरी शामिल)

वीएस-3127

वीएस-3127 ट्रांसफार्मर का आईआर परीक्षणइलेक्ट्रिकल और औद्योगिक परीक्षण अनुप्रयोगों के लिए डिज़ाइन किया गया है, जहां ऑपरेशन वोल्टेज 1000 वी से अधिक है और उच्च इन्सुलेशन परीक्षण वोल्टेज की आवश्यकता होती है।

वीएस-3127 के विपरीत, वीएस-3127 50 वी, 100 वी, 250 वी, 500 वी, 1000 वी, 2500 वी और 10 केवी की निश्चित रेंज वोल्टेज प्रदान करता है।

1 केवी से ऊपर ऑपरेटिंग वोल्टेज वाले उपकरण को आनुपातिक रूप से उच्च परीक्षण वोल्टेज की आवश्यकता होती है। सबसे आधुनिक परीक्षण आवश्यकताओं के पूर्ण अनुरूप होने के लिए, वेशाइन उच्च गुणवत्ता का एक परिवार प्रदान करता हैट्रांसफार्मर का आईआर परीक्षण1 kV से ऊपर के वोल्टेज पर। उच्च-वोल्टेज परीक्षण के मूल में, हमारी 5/10/15 केवी इकाइयाँ प्रमुख सुरक्षा, सुविधा और पोर्टेबिलिटी के साथ उच्चतम स्तर की गुणवत्ता परीक्षण का खर्च उठाती हैं।

सभी उच्च-पूंजी उपकरणों की पूर्ण इन्सुलेशन परीक्षण क्षमता के लिए, वेशाइन एक कदम आगे बढ़ गया है! घूर्णी उपकरण के लिए सार्वभौमिक परीक्षण मानक, आईईईई 43-2000, ने 12 केवी और उससे अधिक रेटिंग वाले उपकरणों के लिए परीक्षण वोल्टेज की सिफारिश को 10 केवी तक बढ़ा दिया। इस मानक का पूर्ण अनुपालन केवल एक परीक्षक, हमारे 10 केवी मॉडल से प्राप्त किया जा सकता है।

वीएस-3127

वीएस-3127ट्रांसफार्मर का आईआर परीक्षण30 टीΩ के अधिकतम प्रतिरोध के साथ 15 केवी परीक्षण वोल्टेज तक सटीक इन्सुलेशन प्रतिरोध माप करने की क्षमता प्रदान करता है। प्रतिरोध माप सटीकता 1 MΩ से 3 TΩ तक ± 5% है!

उपयोगिताओं और सेवा कंपनियों के लिए वीएस-3127 अपने लचीलेपन और भविष्य की प्रूफिंग क्षमता के साथ एक सर्वांगीण परीक्षक है। Weshine VS-3127 को आप जहां भी काम करते हैं वहां काम करने के लिए डिज़ाइन किया गया है।

आउटपुट रेटेड वोल्टेज अधिकतम 7 गियर (250V, 500V, 1KV, 2.5KV, 5KV, 10KV, 15KV) तक पहुंचता है।

अधिकतम शॉर्ट सर्किट करंट 7mA

इन्सुलेशन प्रतिरोध परीक्षण (आईआर), ध्रुवीकरण सूचकांक परीक्षण (पीआई), ढांकता हुआ अवशोषण अनुपात परीक्षण (डीएआर)। रैंप परीक्षण मोड (आरएएमपी), फ़िल्टर्ड प्रतिरोध परीक्षण मोड (एफआर)। *कैपेसिटेंस टेस्ट (कैप.).

वोल्टेज मॉनिटर फ़ंक्शन, स्वचालित रूप से मापे गए लाइव वोल्टेज की निगरानी करता है

15 केवी पर परीक्षण क्यों?

5 केवी से 15 केवी परीक्षण धारा को तिगुना कर देगा - इससे उच्च शोर की उपस्थिति में नकारात्मक परीक्षण धारा को रोका जा सकता है।

NETA ATS 2007 के आधार पर 35,000 V से 69,000 V की संपत्तियों के लिए 15 kV निर्दिष्ट किया गया है।

34,500 V से ऊपर की मोटरों का परीक्षण NETA ATS 2007 के आधार पर 15 kV पर किया जाना चाहिए।

विशेष विवरण

इन्सुलेशन रेंज	0.1 एमए से 30 टीΩ
नाममात्र परीक्षण वोल्टेज	250 वी, 500 वी, 1 केवी, 2.5 केवी, 5 केवी, 10 केवी, 15 केवी
टर्मिनल वोल्टेज सटीकता
	（5%～10%）±10V
इन्सुलेशन सटीकता	1 MΩ से 3 TΩ, ±5% ±3 अंक
	>3 टीΩ, ±20% ±3 अंक
शॉर्ट सर्किट करेंट	≥7 एमए ±0.5 एमए
रैंप परीक्षण मोड	±2%आरडीजी±3डीजीटी
बिजली की आपूर्ति	प्रीसेट वोल्टेज के 10% चरणबद्ध आकार के साथ परीक्षण करके प्रीसेट वोल्टेज तक कदम बढ़ाएं
ऑपरेटिंग तापमान रेंज और आर्द्रता
	- 20°C से +50°C
नमी	80% आरएच
भंडारण तापमान सीमा और आर्द्रता
	-25°C से +65°C
वोल्टेज परीक्षण	एसी/डीसी: 0V～1000V, सटीकता: ±5%rdg±3V
धारिता परीक्षण	10nF～25uF, सटीकता: ±10%rdg±10nF
वर्तमान परीक्षण	0.01nA～7mA, सटीकता: ±5%rdg±0.5nA
सुरक्षा संरक्षण	इन्सुलेशन कैट III 600 वी
टिप्पणी	बताई गई पर्यावरणीय सीमाओं के साथ सेवा त्रुटि दोगुनी आंतरिक त्रुटि है
ईएमसी	आईईसी 61326-1:2013 के अनुरूप
DIMENSIONS	280 मिमी x 260 मिमी x 160 मिमी
वज़न	4.9 किग्रा (बैटरी शामिल)

चयन

वेशाइन के पास विशेष रूप से विद्युत उपकरणों की पूरी श्रृंखला से निपटने का 8 साल का अनुभव है। वर्तमान में, वेशिन ने विभिन्न आविष्कार किए हैंट्रांसफार्मर का आईआर परीक्षणप्रत्येक चरण के लिए जैसा कि प्रपत्र में दिखाया गया है:

के लिए आदेश संबंधी जानकारीट्रांसफार्मर का आईआर परीक्षणS
बिल्ली। नहीं।	अधिकतम परीक्षण वोल्टेज	अधिकतम परीक्षण रेंज	आईआर/पीआई/डीएआर	रैंप	फादर	टोपी.
वीएस-3121	2.5 के.वी	100 जीΩ	√
वीएस-3121ए	5.0 के.वी	20 टीΩ	√
वीएस-3125	5.0 के.वी	10 टीΩ	√	√	√
वीएस-3125ए	5.0 के.वी	10 टीΩ	√	√	√	√
वीएस-3126	10.0 के.वी	20 टीΩ	√	√	√
वीएस-3126ए	10.0 के.वी	20 टीΩ	√	√	√	√
वीएस-3127	15.0 के.वी	30 टीΩ	√	√	√	√

आपूर्ति श्रृंखला के मुद्दों के आधार पर: वर्तमान मूल्य निर्धारण और लीड समय के लिए कृपया अपने पसंदीदा अधिकृत वेशाइन वितरक से संपर्क करें।
