Megohmmeter इन्सुलेशन परीक्षक

Weshine® ने CE प्रमाणपत्र, उच्च गुणवत्ता और सटीकता के साथ Megohmmeter इन्सुलेशन परीक्षक का आविष्कार किया, राष्ट्रीय मानकों के अनुसार आविष्कार और उत्पादन किया, पूर्ण विद्युत परीक्षण समाधान उपलब्ध। वेशाइन के मेगोह्ममीटर इंसुलेशन टेस्टर की अधिक जानकारी के लिए हमसे संपर्क करें!

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

वेशाइन VS-3121A एक बैटरी चालित वेशाइन हैMegohmmeter इन्सुलेशन परीक्षकडिजिटल और एनालॉग आर्क डिस्प्ले के साथ, केबलों के रखरखाव और सर्विसिंग, रोटेटिंग प्लांट मशीनरी, ट्रांसफार्मर, स्विचगियर और औद्योगिक अनुप्रयोगों में उच्च वोल्टेज इन्सुलेशन प्रतिरोध परीक्षण के लिए डिज़ाइन किया गया।

DC इन्सुलेशन परीक्षण 250 V, 500 V, 1000 V, 2500 V, 5000 V पर किए जाते हैं। इन्सुलेशन प्रतिरोध मापने की सीमा 100 k Î© से 1000 G Î© है। परीक्षण के तहत कैपेसिटिव सर्किट के लिए स्वचालित निर्वहन प्रदान किया जाता है और वोल्टेज प्रदर्शित होता है।

गार्ड टर्मिनल का उपयोग सतह के रिसाव के प्रभाव को कम करने के लिए किया जा सकता है और इसलिए इन्सुलेशन प्रतिरोध परीक्षण करते समय गलत माप।

कैपेसिटिव परीक्षण वस्तुओं के लिए उपकरण स्वचालित रूप से एक आंतरिक प्रतिरोध के माध्यम से निर्वहन करेगा और 30 V से 600 V की सीमा में टर्मिनलों पर वोल्टेज को उच्च वोल्टेज के साथ âHiâ द्वारा इंगित करेगा। प्रतिक्रियाशील भार के परीक्षण के बाद यह सुविधा क्षयकारी वोल्टेज संकेत देगी। जब वोल्टेज संकेतक गायब हो जाता है तो उपयोगकर्ता के लिए परीक्षण लीड को डिस्कनेक्ट करना सुरक्षित होता है।

वीएस-3121एMegohmmeter इन्सुलेशन परीक्षकआठ 1.5 V IEC LR6 (AA) सेल द्वारा संचालित है। डिजाइन सुरक्षा सुविधाओं में उच्च वोल्टेज चेतावनी संकेतक, आईआर परीक्षण के बाद बाहरी वोल्टेज प्रदर्शन, प्रतिक्रियाशील भार का स्वत: निर्वहन और परीक्षण लीड शामिल हैं

आवेदन पत्र

इलेक्ट्रिकल इंसुलेटिंग सामग्री समय के साथ खराब हो जाती है जिससे ब्रेकडाउन और महंगा मरम्मत बिल होता है। इन्सुलेशन प्रतिरोध परीक्षक इन्सुलेशन भर में एक विनियमित डीसी वोल्टेज लागू करते हैं और इन्सुलेशन प्रतिरोध की गणना करने के लिए ओम के नियम को लागू करके इसके माध्यम से वर्तमान प्रवाह को मापते हैं। करंट प्रवाहित होता है क्योंकि कोई भी इन्सुलेशन सामग्री सही नहीं होती है।

आईआर परीक्षक उपयोग में शामिल हैं:

■ उपकरणों की स्थापना

■ नियमित रखरखाव

■ समस्या समाधान

उच्च वोल्टेज डीसी के साथ इन्सुलेशन परीक्षण इन्सुलेशन ध्रुवीकरण को प्रभावित करता है जैसे कि परीक्षण के तहत इकाई के पूर्ण निर्वहन के बिना लगातार परीक्षण से अलग-अलग परिणाम निकलेंगे।

प्रवृत्ति के परिणामों में सक्षम होने के लिए इंसुलेटर से कनेक्ट करने और परीक्षण करने की हमेशा एक ही प्रक्रिया और तकनीक को नियोजित करने के लिए देखभाल की जानी चाहिए। इन्सुलेशन के तापमान के साथ-साथ आईआर मूल्यों को रिकॉर्ड करना महत्वपूर्ण है

सुविधाएँ और लाभ

■ कॉम्पैक्ट, बीहड़ इन्सुलेशन प्रतिरोध परीक्षक

■ आसान संचालन और वोल्टेज रेंज चयन

■ एसी और डीसी वाल्टमीटर (30 वी - 600 वी)

■ उपयोगकर्ता व्यवस्थित IR परीक्षण टाइमर (डिफ़ॉल्ट 1 मिनट), (अधिकतम 19 मीटर 50 सेकंड)

■ इंस्ट्रूमेंट और लीड के लिए सॉफ्ट कैरी केस

■ त्वरित प्रारंभ और पूर्ण उपयोगकर्ता मार्गदर्शिका

■ अतिरिक्त सुरक्षा के लिए लॉकिंग एचवी इंसुलेटेड प्लग

■ टर्मिनलों के शटर गंदगी और अन्य वस्तुओं के आकस्मिक प्रवेश को रोकते हैं

विशेष विवरण

इन्सुलेशन रेंज	0.1 MÎ© से 2 TÎ©
नाममात्र परीक्षण वोल्टेज	250 वी, 500 वी, 1000 वी, 2500 वी, 5000 वी
टर्मिनल वोल्टेज सटीकता
	परीक्षण वोल्टेज
	â¥1000 वी 0... नाममात्र का 5% परीक्षण वोल्टेज
इन्सुलेशन सटीकता	±5% ±3 अंक
शॉर्ट सर्किट करेंट	5 एमए ± 0.5 एमए
वाल्टमीटर सटीकता	±2%rdg±3dgt
बिजली की आपूर्ति	8 x LR6/AA बैटरी
ऑपरेटिंग तापमान रेंज और आर्द्रता
	- 20 डिग्री सेल्सियस से 45 डिग्री सेल्सियस
नमी	80% आरएच
भंडारण तापमान रेंज और आर्द्रता
	-20 डिग्री सेल्सियस से 60 डिग्री सेल्सियस
सुरक्षा सुरक्षा	इन्सुलेशन कैट III 600 वी
टिप्पणी	बताई गई पर्यावरणीय सीमाओं के साथ सेवा त्रुटि दो बार आंतरिक त्रुटि है
ईएमसी	आईईसी 61326-1:2013 के अनुरूप
आयाम	177 मिमी x 226 मिमी x 100 मिमी
वज़न	1.9 किग्रा (बैटरी शामिल करें)

वी.एस.-3121

वी.एस.-3121Megohmmeter इन्सुलेशन परीक्षकइलेक्ट्रिकल और औद्योगिक परीक्षण अनुप्रयोगों के लिए डिज़ाइन किया गया है, जहां ऑपरेशन वोल्टेज 1000 वी से अधिक है और उच्च इन्सुलेशन परीक्षण वोल्टेज की आवश्यकता है।

VS-3121A के विपरीत, VS-3121 50 V, 100 V, 250 V, 500 V, 1000 V और 2500 V की फिक्स्ड रेंज वोल्टेज प्रदान करता है।

1 kV से ऊपर के ऑपरेटिंग वोल्टेज वाले उपकरण की आवश्यकता होती हैMegohmmeter इन्सुलेशन परीक्षकs 1 kV से ऊपर के वोल्टेज पर। उच्च-वोल्टेज परीक्षण के मूल में, हमारी 5/10/15 kV इकाइयाँ प्रमुख सुरक्षा, सुविधा और सुवाह्यता के साथ उच्चतम स्तर की गुणवत्ता परीक्षण का वहन करती हैं।

सभी उच्च पूंजी की पूर्ण इन्सुलेशन परीक्षण क्षमता के लिए

वी.एस.-3127

वी.एस.-3127Megohmmeter इन्सुलेशन परीक्षक30 TÎ© के अधिकतम प्रतिरोध के साथ 15 kV परीक्षण वोल्टेज तक सटीक इन्सुलेशन प्रतिरोध माप करने की क्षमता प्रदान करता है। प्रतिरोध माप सटीकता 1 MÎ© से 3 TÎ© तक ± 5% है!

यूटिलिटीज और सर्विस कंपनियों के लिए VS-3127 अपने लचीलेपन और फ्यूचर प्रूफिंग क्षमता के साथ एक ऑल-अराउंड टेस्टर है। Weshine VS-3127 को आप जहां भी काम करते हैं वहां काम करने के लिए डिज़ाइन किया गया है।

आउटपुट रेटेड वोल्टेज अधिकतम 7 गियर (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV) तक पहुंचता है।

अधिकतम शॉर्ट सर्किट करंट 7mA

इन्सुलेशन प्रतिरोध परीक्षण (IR), ध्रुवीकरण सूचकांक testï¼PI), ढांकता हुआ अवशोषण अनुपात परीक्षण (DAR)। रैंप परीक्षण मोड (RAMP), फ़िल्टर प्रतिरोध परीक्षण मोड (FR)। * समाई परीक्षण (कैप।)।

वोल्टेज मॉनिटर फ़ंक्शन, स्वचालित रूप से मापा के लाइव वोल्टेज की निगरानी करता है

15 केवी पर परीक्षण क्यों करें?

5 kV से 15 kV ट्रिपल टेस्ट करंट होगा - यह उच्च शोर की उपस्थिति में नकारात्मक परीक्षण करंट को रोक सकता है।

NETA ATS 2007 के आधार पर 35,000 V से 69,000 V की संपत्ति के लिए 15 kV निर्दिष्ट है।

NETA ATS 2007 के आधार पर 34,500 V से ऊपर के मोटर्स का 15 kV पर परीक्षण किया जाना चाहिए।

विशेष विवरण

इन्सुलेशन रेंज	0.1 MÎ© से 30 TÎ©
नाममात्र परीक्षण वोल्टेज	250 वी, 500 वी, 1 केवी, 2.5 केवी, 5 केवी, 10 केवी, 15 केवी
टर्मिनल वोल्टेज सटीकता
	ï¼5%ï½10%ï¼±10V
इन्सुलेशन सटीकता	1 MÎ© से 3 TÎ©, ±5% ±3 अंक
	ï¼3 TÎ©, ±20% ±3 अंक
शॉर्ट सर्किट करेंट	â¥7 एमए ±0.5 एमए
रैंप परीक्षण मोड	±2%rdg±3dgt
बिजली की आपूर्ति	प्रीसेट वोल्टेज के 10% चरणबद्ध आकार के साथ परीक्षण करके प्रीसेट वोल्टेज तक कदम बढ़ाएं
ऑपरेटिंग तापमान रेंज और आर्द्रता
	- 20 डिग्री सेल्सियस से 50 डिग्री सेल्सियस
नमी	80% आरएच
भंडारण तापमान रेंज और आर्द्रता
	-25 डिग्री सेल्सियस से 65 डिग्री सेल्सियस
वोल्टेज परीक्षण	एसी/डीसी:0Vï½1000V, एक्यूरेसी: ±5%rdg±3V
समाई परीक्षण	10nFï½25uF, एक्यूरेसी: ±10%rdg±10nF
वर्तमान परीक्षण	0.01nAï½7mA, सटीकता: ±5%rdg±0.5nA
सुरक्षा सुरक्षा	इन्सुलेशन कैट III 600 वी
टिप्पणी	बताई गई पर्यावरणीय सीमाओं के साथ सेवा त्रुटि दो बार आंतरिक त्रुटि है
ईएमसी	आईईसी 61326-1:2013 के अनुरूप
आयाम	280 मिमी x 260 मिमी x 160 मिमी
वज़न	4.9 किग्रा (बैटरी शामिल करें)

चयन

वेशाइन के पास विशेष रूप से विद्युत उपकरणों की पूरी श्रृंखला से निपटने का 8 वर्षों का अनुभव है। वर्तमान में, वेशाइन ने विभिन्न आविष्कार किए हैंMegohmmeter इन्सुलेशन परीक्षकप्रपत्र के रूप में दिखाए गए अनुसार प्रत्येक चरण के लिए:

के लिए आदेश देने की जानकारीMegohmmeter इन्सुलेशन परीक्षकS
बिल्ली। नहीं।	मैक्स टेस्ट वोल्टेज	मैक्स टेस्ट रेंज	आईआर/पीआई/डीएआर	रैंप	फादर	टोपी।
वी.एस.-3121	2.5 केवी	100 जी ©	√
वी.एस.-3121ए	5.0 केवी	20 टी ©	√

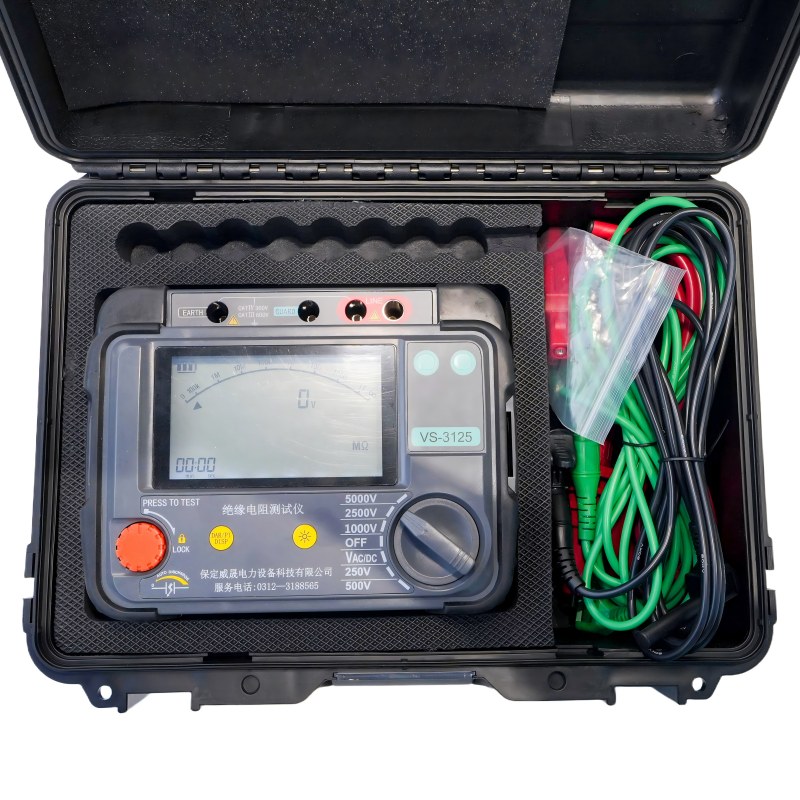

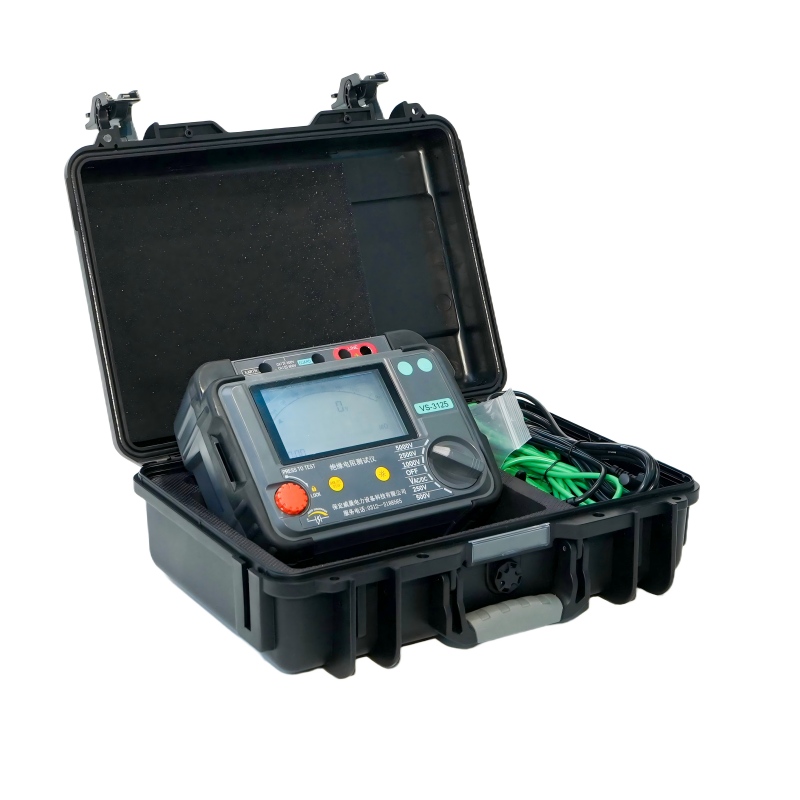

वी.एस.-3125	5.0 केवी	10 टी ©	√	√	√
वीएस-3125ए	5.0 केवी	10 टी ©	√	√	√	√
वी.एस.-3126	10.0 केवी	20 टी ©	√	√	√
वीएस-3126ए	10.0 केवी	20 टी ©	√	√	√	√
वी.एस.-3127	15.0 केवी	30 टी ©	√	√	√	√

आपूर्ति श्रृंखला के मुद्दों के आधार पर: वर्तमान मूल्य निर्धारण और लीड समय के लिए कृपया अपने पसंदीदा अधिकृत वेशाइन वितरक से संपर्क करें।
