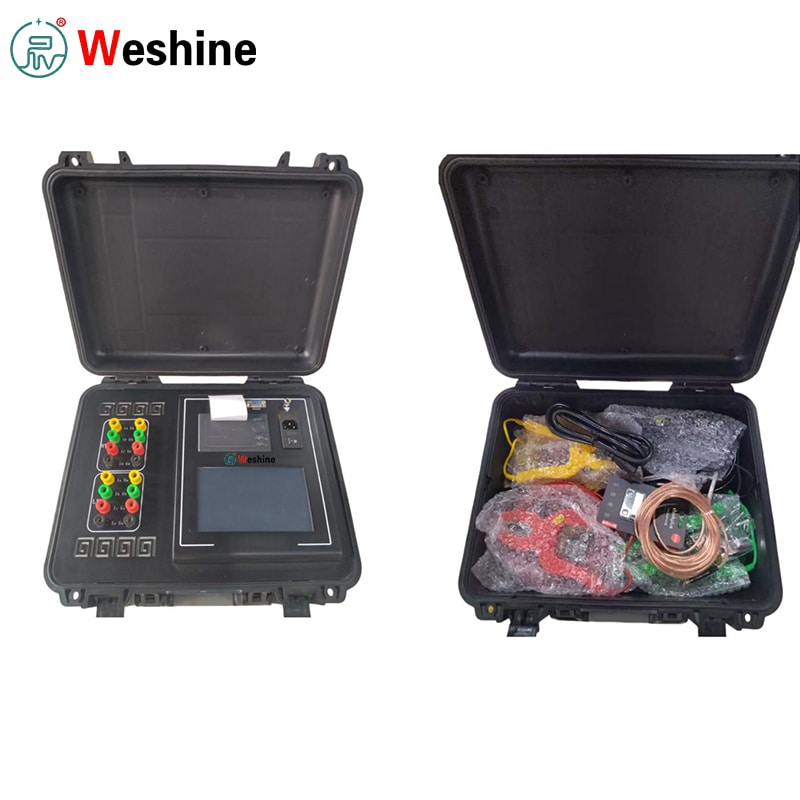

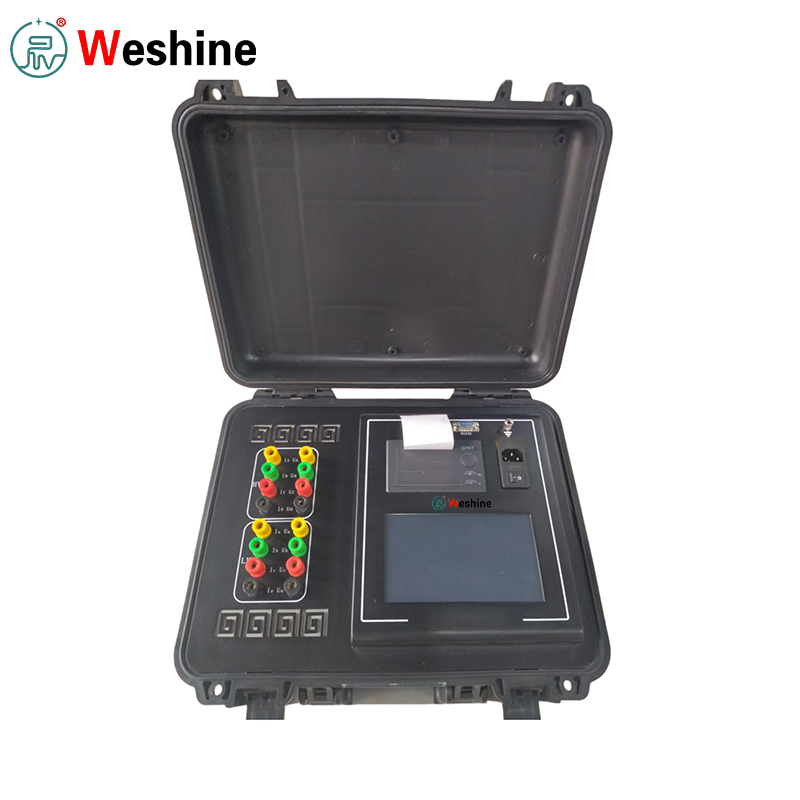

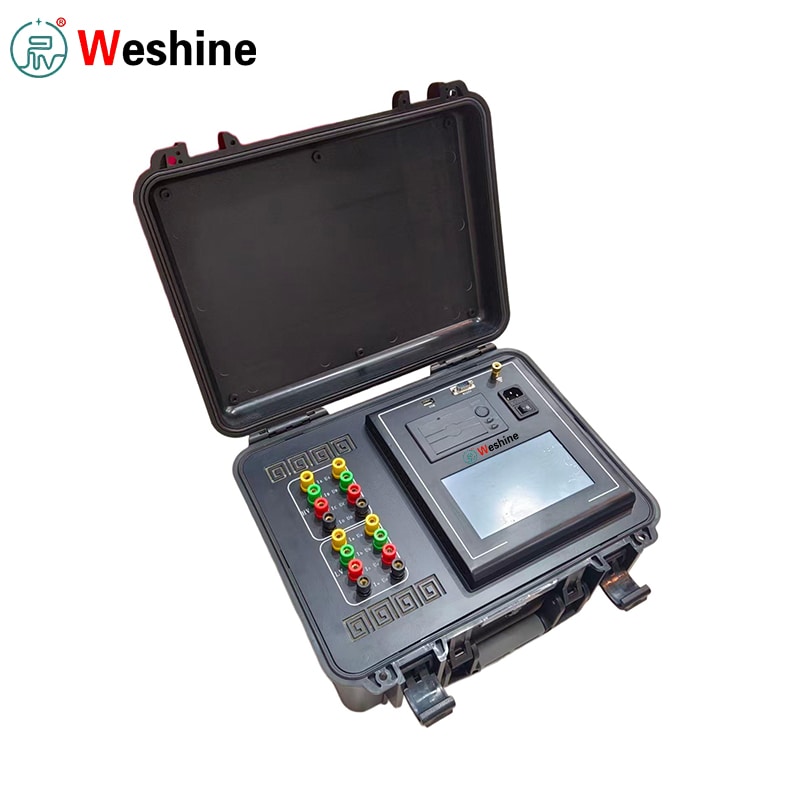

ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2 इन 1 परीक्षक

चीन का एक पेशेवर निर्माता, वेशाइन, उच्च गुणवत्ता वाला ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2 इन 1 टेस्टर प्रदान करता है, जो पावर ट्रांसफार्मर के लिए दो मुख्य सत्यापन प्रक्रियाएं करता है: विंडिंग डीसी प्रतिरोध परीक्षण और टर्न अनुपात परीक्षण।

● डीसी प्रतिरोध जाँच:खराब संपर्क बिंदु, घुमावदार आंतरिक दोष, टैप-चेंजर की खराबी, ढीले कनेक्शन और असंतुलित चरण-दर-चरण प्रतिरोध।

● अनुपात परीक्षण बदल जाता है:सत्यापित करता है कि वास्तविक ट्रांसफार्मर अनुपात, टैप स्थिति और वेक्टर समूह नेमप्लेट और डिज़ाइन विनिर्देशों से मेल खाते हैं या नहीं।

यह दोनों महत्वपूर्ण परीक्षण कार्यों को एक ही उपकरण में एकीकृत करता है। फ़ील्ड क्रू को अब दो अलग-अलग परीक्षकों को ले जाने की आवश्यकता नहीं है। एक बार जब हाई-वोल्टेज और लो-वोल्टेज परीक्षण लीड जुड़ जाते हैं, तो बार-बार वायरिंग परिवर्तन के बिना कई परीक्षण आइटम पूरे किए जा सकते हैं।

डीसी प्रतिरोध माप

डीसी प्रतिरोध माप के लिए, इकाई स्वचालित चुंबकीयकरण के साथ-साथ तीन-चरण एक साथ परीक्षण करने में सक्षम बनाती है।

● तटस्थ बिंदु के साथ स्टार-कॉन्फ़िगर वाइंडिंग के लिए, समग्र परीक्षण चक्र को छोटा करने के लिए A0, B0 और C0 चरण प्रतिरोधों को समवर्ती रूप से कैप्चर किया जा सकता है।

● आंतरिक डेल्टा कनेक्शन के साथ तीन-चरण पांच-अंग ट्रांसफार्मर का परीक्षण करते समय, अंतर्निहित स्वचालित उत्तेजना मोड कम-वोल्टेज पक्षों पर परीक्षण दक्षता को और बढ़ा देता है।

परीक्षण के परिणाम और सुरक्षा

हाई-वोल्टेज, मीडियम-वोल्टेज और लो-वोल्टेज वाइंडिंग के परीक्षण परिणाम सीधे साइट पर प्रदर्शित और मुद्रित किए जा सकते हैं।

● स्वचालित रूप से तीन-चरण प्रतिरोध असंतुलन की गणना करता है।

● आउटपुट प्रतिरोध रीडिंग को रेटेड तापमान में परिवर्तित किया गया।

● पूर्ण, ऑडिट-तैयार ट्रांसफार्मर परीक्षण रिकॉर्ड प्रदान करता है।

● व्यापक बैक-ईएमएफ सुरक्षा डीसी प्रतिरोध निर्वहन और परीक्षण लीड हैंडलिंग के दौरान ऑपरेटरों की सुरक्षा सुनिश्चित करती है।

अनुपात माप बदल जाता है

टर्न अनुपात माप पर, ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2 इन 1 परीक्षक एकल-चरण और स्वचालित तीन-चरण वाइंडिंग परीक्षण दोनों का समर्थन करता है।

● ऑपरेटर संबंधित ट्रांसफार्मर कनेक्शन समूह का चयन करते हैं।

● एबी, बीसी और सीए चरणों में अनुपात मान, अनुपात त्रुटि और कनेक्शन-समूह पैरामीटर को मापता है।

● जैसा कि आधिकारिक मैनुअल में बताया गया है, एकल-चरण घुमाव अनुपात माप लगभग 15 सेकंड में पूरा हो सकता है।

संचालन एवं डेटा प्रबंधन

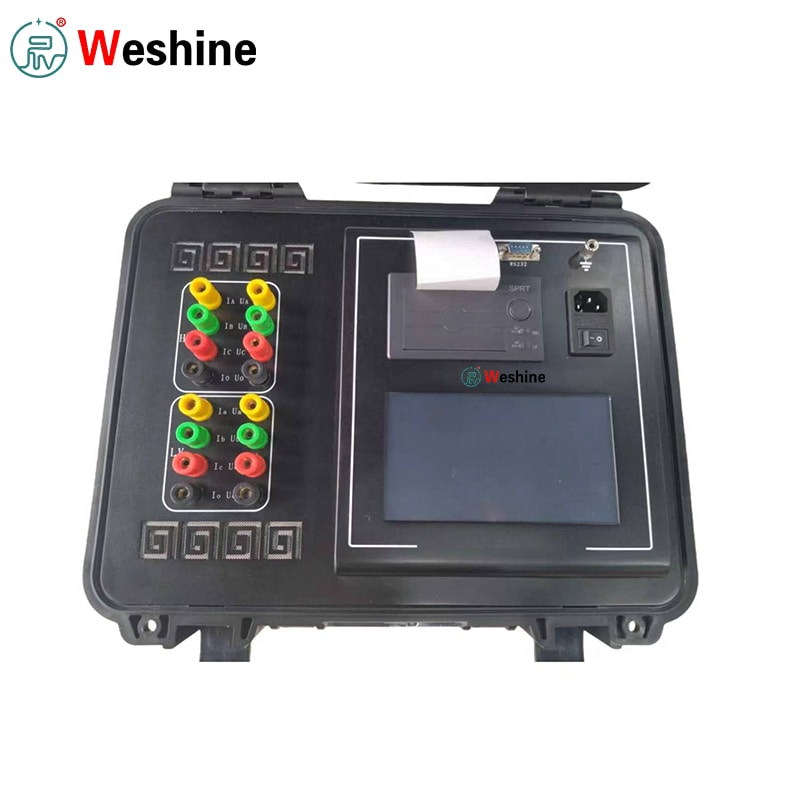

उपयोगकर्ता इंटरेक्शन द्विभाषी चीनी-अंग्रेजी ऑन-स्क्रीन संकेतों के साथ 7-इंच कलर टच एलसीडी पर चलता है।

● एम्बेडेड माइक्रो प्रिंटर के माध्यम से परीक्षण रिपोर्ट तुरंत तैयार की जा सकती है।

● सभी डेटासेट को यूएसबी फ्लैश ड्राइव पर सहेजा जा सकता है और परीक्षण तिथि और ट्रांसफार्मर सीरियल नंबर द्वारा व्यवस्थित किया जा सकता है।

● हार्डवेयर संचार विकल्प पृथक RS232, ब्लूटूथ और आंतरिक RS485 बस इंटरफेस को कवर करते हैं।

तकनीकी मापदंड

उत्पाद गाइड

ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2 इन 1 परीक्षक को संचालित करने से पहले, पुष्टि करें कि लक्ष्य ट्रांसफार्मर पूरी तरह से डी-एनर्जेटिक है, सुरक्षित रूप से डिस्चार्ज किया गया है और ठीक से अर्थ किया गया है। किसी भी परीक्षण क्लिप को जोड़ने से पहले हमेशा उपकरण सुरक्षात्मक अर्थ टर्मिनल को कनेक्ट करें।

डीसी प्रतिरोध परीक्षण के लिए, संबंधित ट्रांसफार्मर बुशिंग में उच्च-वोल्टेज और निम्न-वोल्टेज वर्तमान-संभावित क्लिप संलग्न करें। दो-घुमावदार ट्रांसफार्मर के लिए, वायर टर्मिनल ए, बी, सी, ओ और ए, बी, सी, ओ निम्नलिखित वायरिंग योजनाएँ। एकल-चरण ट्रांसफार्मर के लिए, आरेख के अनुसार प्रासंगिक उच्च-पक्ष और निम्न-पक्ष टर्मिनलों को कनेक्ट करें। एसी 220 वी आपूर्ति के साथ परीक्षक को चालू करें। टच-स्क्रीन मेनू के माध्यम से इनपुट ट्रांसफार्मर आईडी, वाइंडिंग सामग्री, परीक्षण मोड, वर्तमान रेंज, वाइंडिंग पैरामीटर और तापमान रूपांतरण सेटिंग्स पर नेविगेट करें, फिर डीसी प्रतिरोध या टर्न अनुपात माप लॉन्च करें।

टर्न अनुपात परीक्षण चलाते समय, सही अनुपात, त्रुटि और वेक्टर-समूह आउटपुट सुनिश्चित करने के लिए सटीक कनेक्शन समूह और टैप-चेंजर जानकारी का चयन करें। यदि रिवर्स-पोलरिटी कनेक्शन, शॉर्ट-सर्किट की स्थिति या वायरिंग की खराबी का पता चलता है, तो परीक्षण तुरंत रोक दें और काम फिर से शुरू करने से पहले सभी परीक्षण लीड का निरीक्षण करें। परीक्षण पूरा होने पर, स्क्रीन पर रीडिंग की समीक्षा करें। आवश्यकता पड़ने पर हार्ड-कॉपी रिपोर्ट प्रिंट करें, रिकॉर्ड को आंतरिक रूप से संग्रहीत करें या बाद में रिपोर्ट संकलन के लिए यूएसबी फ्लैश ड्राइव पर डेटासेट निर्यात करें।

विशेषताएँ

1、ट्रांसफार्मर डीसी प्रतिरोध का समर्थन करता है और एक उपकरण में अनुपात परीक्षण बदलता है।

2、तीन-चरण डीसी प्रतिरोध को एक साथ मापता है।

3、ट्रांसफार्मर अनुपात, अनुपात त्रुटि और वेक्टर समूह को मापता है।

4、डीसी प्रतिरोध परीक्षण के लिए स्वचालित चुंबकत्व प्रदान करता है।

5、आंतरिक रूप से डेल्टा-कनेक्टेड तीन-चरण पांच-अंग ट्रांसफार्मर के लिए स्वचालित उत्तेजना विधि प्रदान करता है।

6、स्वचालित रूप से तीन-चरण प्रतिरोध असंतुलन की गणना करता है।

7、हाई-वोल्टेज, मीडियम-वोल्टेज और लो-वोल्टेज वाइंडिंग परीक्षण डेटा प्रदर्शित और प्रिंट करता है।

8、रेटेड तापमान में परिवर्तित प्रतिरोध मूल्यों की गणना करता है।

9、एकल-चरण और तीन-चरण ट्रांसफार्मर अनुपात माप का समर्थन करता है।

10、अनुपात परीक्षण के दौरान उच्च-वोल्टेज और निम्न-वोल्टेज रिवर्स कनेक्शन का पता लगाता है।

11、अनुपात परीक्षण के दौरान ट्रांसफार्मर शॉर्ट-सर्किट और इंटर-टर्न शॉर्ट-सर्किट स्थितियों का पता लगाता है।

12、व्यापक बैक ईएमएफ सुरक्षा शामिल है।

13、7-इंच रंगीन टच-स्क्रीन ऑपरेशन प्रदान करता है।

14、क्षेत्र परीक्षण रिपोर्ट के लिए अंतर्निहित माइक्रो प्रिंटर शामिल है।

15、बाहरी डेटा बैकअप के लिए यूएसबी स्टोरेज का समर्थन करता है।

16、पृथक RS232 संचार और ब्लूटूथ संचार प्रदान करता है।

17、चीनी और अंग्रेजी मेनू संकेत शामिल हैं।

अनुप्रयोग परिदृश्य

ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2 इन 1 परीक्षक वाइंडिंग डीसी प्रतिरोध, चरण असंतुलन, टर्न अनुपात त्रुटि और वेक्टर समूह के प्री-शिपमेंट सत्यापन के लिए ट्रांसफार्मर निर्माताओं को सेवा प्रदान करता है। एक एकल इकाई दो अनिवार्य फ़ैक्टरी-परीक्षण आवश्यकताओं को पूरा करती है और उत्पादन टीमों के लिए उपकरण तैयारी और परीक्षण दस्तावेज़ीकरण वर्कफ़्लो को सरल बनाती है।

बिजली उपयोगिताओं और सबस्टेशन ऑपरेटरों के लिए, यह डायग्नोस्टिक परीक्षक नई-यूनिट स्थापना, हैंड-ओवर स्वीकृति, निर्धारित रखरखाव और दोष समस्या निवारण पर लागू होता है। वाइंडिंग प्रतिरोध डेटा संभावित टैप-चेंजर संपर्क टूट-फूट और असामान्य चरण प्रतिरोध विचलन को उजागर करता है; टर्न-अनुपात परिणाम नल की स्थिति और कनेक्शन-समूह की शुद्धता को सत्यापित करते हैं।

ट्रांसफार्मर मरम्मत कार्यशालाओं के भीतर, तकनीशियन रिवाइंडिंग, सुखाने के उपचार या टैप-चेंजर ओवरहाल के बाद वाइंडिंग की स्थिति का आकलन करने के लिए इस परीक्षक पर भरोसा करते हैं। ट्रांसफार्मर की स्वीकार्य परिचालन स्थिति में वापसी को सत्यापित करने के लिए पूर्व-मरम्मत और मरम्मत के बाद के प्रतिरोध और टर्न-अनुपात डेटासेट की तुलना की जा सकती है।

फ़ील्ड कमीशनिंग क्रू के लिए, ऑल-इन-वन डिज़ाइन साइटों पर ले जाए जाने वाले परीक्षण उपकरणों की मात्रा को कम कर देता है। अंतर्निहित प्रिंटिंग, यूएसबी संग्रह और ट्रांसफार्मर-आईडी-आधारित डेटा सॉर्टिंग परियोजना स्वीकृति दस्तावेजों और अंतिम-ग्राहक डिलिवरेबल्स के लिए अच्छी तरह से संरचित रिकॉर्ड उत्पन्न करती है।

अनुप्रयोग

ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2‑इन‑1 टीटीआर परीक्षक को ट्रांसफार्मर ओईएम, बिजली उपयोगिता ऑपरेटरों, सबस्टेशन रखरखाव कर्मचारियों, विद्युत कमीशनिंग ठेकेदारों, ट्रांसफार्मर मरम्मत कार्यशालाओं, औद्योगिक बिजली विभागों और उच्च वोल्टेज परीक्षण सेवा प्रदाताओं द्वारा व्यापक रूप से अपनाया जाता है।

विशिष्ट परीक्षण विषयों में बिजली ट्रांसफार्मर, वितरण ट्रांसफार्मर, एकल-चरण और तीन-चरण ट्रांसफार्मर, दो-वाइंडिंग और तीन-घुमावदार ट्रांसफार्मर, स्टार-कनेक्टेड वाइंडिंग, डेल्टा-कनेक्टेड वाइंडिंग, ऑन-लोड टैप-चेंजिंग ट्रांसफार्मर, उपकरण पारस्परिक प्रेरक, जनरेटर, इलेक्ट्रिक मोटर और अन्य कम-प्रतिरोध घाव उपकरण शामिल हैं।

विदेशी एसईओ और बी2बी सोर्सिंग के लिए सामान्य उद्योग खोज उपनाम: ट्रांसफार्मर डायग्नोस्टिक परीक्षक, डीसी वाइंडिंग प्रतिरोध परीक्षक, ट्रांसफार्मर टर्न अनुपात परीक्षक, ट्रांसफार्मर टीटीआर परीक्षक, ट्रांसफार्मर अनुपात और वाइंडिंग प्रतिरोध परीक्षक, ट्रांसफार्मर वेक्टर समूह परीक्षक, ट्रांसफार्मर रखरखाव परीक्षण उपकरण।

ग्राहक मामला

एक ट्रांसफार्मर रखरखाव ठेकेदार को सबस्टेशन पावर-आउटेज विंडो के दौरान उच्च दक्षता वितरण-ट्रांसफार्मर परीक्षण की आवश्यकता थी। पहले उनके फील्ड क्रू ने अलग-अलग डीसी प्रतिरोध परीक्षक और टर्न-अनुपात परीक्षक संचालित किया था, जो बार-बार तारों में बदलाव लाता था और प्रत्येक ट्रांसफार्मर इकाई के लिए असंबद्ध रिकॉर्ड-कीपिंग करता था।

ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2 इन 1 टेस्टर ऑल-इन-वन परीक्षक को तैनात करके, घुमावदार डीसी प्रतिरोध और टर्न-अनुपात और वेक्टर-समूह परीक्षण दोनों को एक उपकरण के साथ पूरा किया जा सकता है। उचित अर्थिंग और लीड इंस्टॉलेशन के बाद, तकनीशियन तीन-चरण वाइंडिंग प्रतिरोध रीडिंग को कैप्चर करते हैं, चरण संतुलन का मूल्यांकन करते हैं, फिर परीक्षण केबलों को फिर से रूट किए बिना टर्न-अनुपात और वेक्टर-समूह जांच के लिए आगे बढ़ते हैं।

एक रखरखाव असाइनमेंट के दौरान, डीसी प्रतिरोध आउटपुट ने एक विशिष्ट टैप स्थिति के तहत असामान्य चरण विचलन को चिह्नित किया। इसके बाद टीम ने टैप सेटिंग और कनेक्शन समूह को क्रॉस-चेक करने के लिए एकीकृत टीटीआर फ़ंक्शन का उपयोग किया, जिससे दोषपूर्ण टैप-चेंजर संपर्क के मूल कारण का पता लगाया गया। मुद्रित हार्ड प्रतियां और यूएसबी-सहेजे गए डिजिटल रिकॉर्ड सीधे आधिकारिक रखरखाव रिपोर्ट में जोड़ दिए गए थे।

इस संयुक्त परीक्षक को अपनाने से ऑन-साइट सेटअप श्रम घंटे कम हो गए, क्रॉस-टेस्ट डेटा स्थिरता में सुधार हुआ और फ़ील्ड-सेवा तकनीशियनों के लिए समग्र ट्रांसफार्मर निरीक्षण वर्कफ़्लो सुचारू हो गया।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस परीक्षक का उपयोग किस लिए किया जाता है?

A1: यह ट्रांसफार्मर घुमाव अनुपात और वेक्टर समूह सत्यापन के साथ ट्रांसफार्मर वाइंडिंग डीसी प्रतिरोध माप करता है।

Q2: क्या यह परीक्षक एक ही समय में तीन-चरण प्रतिरोध का परीक्षण कर सकता है?

ए2: हाँ. यह एक साथ तीन-चरण डीसी प्रतिरोध परीक्षण का समर्थन करता है, जो 10 ए, 5 ए और 1 ए चयन योग्य वर्तमान रेंज की पेशकश करता है।

Q3: अधिकतम DC प्रतिरोध परीक्षण धारा क्या है?

ए3: व्यक्तिगत-चरण डीसी प्रतिरोध परीक्षण के लिए, अधिकतम परीक्षण धारा 20 ए तक पहुंचती है।

Q4: डीसी प्रतिरोध माप सटीकता क्या है?

ए4: आधिकारिक मैनुअल 0.1 μΩ रीडिंग रिज़ॉल्यूशन के साथ कक्षा 0.2 माप सटीकता निर्दिष्ट करता है।

Q5: ट्रांसफार्मर अनुपात माप सीमा क्या है?

A5: टर्न-अनुपात मापने की सीमा 1 से 10000 तक होती है।

Q6: क्या यह ट्रांसफार्मर वेक्टर समूह को माप सकता है?

ए6: हाँ. यह ट्रांसफार्मर कनेक्शन समूहों की पहचान करता है, जो उपयोगकर्ता दस्तावेज़ में सूचीबद्ध YY, YD, DD और DY सहित सामान्य कॉन्फ़िगरेशन का समर्थन करता है।

Q7: अनुपात परीक्षण कितना तेज़ है?

ए7: उत्पाद मैनुअल के अनुसार, एकल-चरण टर्न-अनुपात परीक्षण लगभग 15 सेकंड के भीतर पूरा हो सकता है।

Q8: क्या यह डेटा प्रिंटिंग और निर्यात का समर्थन करता है?

ए8: हाँ. यह परीक्षक बाहरी परीक्षण-परिणाम संग्रह के लिए एम्बेडेड माइक्रो प्रिंटर और यूएसबी स्टोरेज के साथ आता है।

Q9: कौन से संचार इंटरफ़ेस शामिल हैं?

ए9: हार्डवेयर इंटरफेस में पृथक आरएस232, ब्लूटूथ और आंतरिक आरएस485 बस संचार शामिल हैं।

Q10: कौन से सुरक्षा उपाय शामिल हैं?

ए10: सुरक्षा तंत्र में डीसी-प्रतिरोध परीक्षण के लिए बैक-ईएमएफ सुरक्षा, उच्च-निम्न-वोल्टेज रिवर्स-कनेक्शन का पता लगाना, साथ ही अनुपात माप के दौरान शॉर्ट-सर्किट और इंटर-टर्न-फॉल्ट अलार्म शामिल हैं।

वेशिन के फायदे

वेशाइन इलेक्ट्रिक उपयोगिताओं, ट्रांसफार्मर निर्माताओं, सबस्टेशनों, फील्ड ठेकेदारों, मरम्मत कार्यशालाओं और औद्योगिक रखरखाव टीमों के लिए पेशेवर ट्रांसफार्मर परीक्षण उपकरण और विद्युत निदान उपकरण की आपूर्ति करता है।

इस परीक्षक ट्रांसफार्मर डीसी प्रतिरोध और टर्न अनुपात 2-इन-1 टीटीआर परीक्षक के लिए, वेशाइन मॉडल चयन परामर्श, व्यावहारिक परीक्षण-विधि मार्गदर्शन, तकनीकी पैरामीटर पुष्टि, परियोजना-तैयार दस्तावेज़ीकरण और पूर्ण बिक्री के बाद सेवा के साथ वैश्विक ग्राहकों का समर्थन करता है।

ट्रांसफार्मर परीक्षण के लिए डीसी-प्रतिरोध माप के बाद त्रुटि-मुक्त वायरिंग, स्थिर कम-प्रतिरोध अधिग्रहण, सटीक अनुपात सत्यापन और सख्त खतरा नियंत्रण की आवश्यकता होती है। यह परीक्षक एक हार्डवेयर इकाई में दो अपरिहार्य ट्रांसफार्मर निरीक्षण वर्कफ़्लो को समेकित करता है, जो टच-स्क्रीन ऑपरेशन, स्वचालित गणना, ऑन-साइट प्रिंटिंग, मल्टी-मोड डेटा स्टोरेज और विविध संचार क्षमताओं से सुसज्जित है।

वेशाइन क्यों चुनें?

• उच्च प्रदर्शन वाले ट्रांसफार्मर डायग्नोस्टिक परीक्षण उपकरण की सीधी फैक्ट्री आपूर्ति

• बिक्री पूर्व तकनीकी परामर्श और बिक्री के बाद वैश्विक तकनीकी सहायता

• बिजली उपयोगिताओं, परीक्षण ठेकेदारों और रखरखाव सेवा प्रदाताओं के लिए अनुकूलित समाधान

• अंतर्राष्ट्रीय बोली, ऑन-साइट कमीशनिंग और उपकरण पुनर्विक्रय भागीदारों का समर्थन करने वाला समृद्ध परियोजना अनुभव

विदेशी अंतिम उपयोगकर्ताओं और वितरकों के लिए, Weshine ट्रांसफार्मर रखरखाव नौकरियों, सबस्टेशन कमीशनिंग, फैक्टरी स्वीकृति परीक्षण, निविदा तैयारी और ऑपरेटर प्रशिक्षण के लिए पूर्ण उत्पाद दस्तावेज़ीकरण और एप्लिकेशन समर्थन प्रदान करता है। यह परीक्षक एक व्यावहारिक ऑल-इन-वन ट्रांसफार्मर परीक्षक है जो फ़ील्ड साइट और इन-वर्कशॉप परिनियोजन दोनों के लिए बनाया गया है।
