Weshine® ने सीई प्रमाणपत्र, उच्च गुणवत्ता और सटीकता के साथ ट्रांसफार्मर टर्न रेशियो टेस्ट सेट के परीक्षण के लिए टर्न रेशियो टेस्टर का आविष्कार किया, राष्ट्रीय मानकों के अनुसार आविष्कार और उत्पादन किया, पूर्ण विद्युत परीक्षण समाधान उपलब्ध। वेशाइन के ट्रांसफॉर्मर टर्न रेशियो टेस्ट सेट के परीक्षण के लिए टर्न रेशियो टेस्टर की अधिक जानकारी के लिए हमसे संपर्क करें!
एक ट्रांसफॉर्मर का परिवर्तन अनुपात द्वितीयक वाइंडिंग के घुमावों की संख्या से विभाजित प्राथमिक वाइंडिंग के घुमावों की संख्या के बराबर होता है। ट्रांसफॉर्मर अनुपात ट्रांसफॉर्मर के वांछित प्रदर्शन और माध्यमिक घुमाव के लिए आवश्यक संबंधित वोल्टेज प्रदान करता है।
यदि द्वितीयक वोल्टेज को प्राथमिक वोल्टेज से कम होना आवश्यक है - एक स्टेप-डाउन ट्रांसफार्मर - द्वितीयक वाइंडिंग में प्राथमिक की तुलना में कम मोड़ होने चाहिए और स्टेप-अप ट्रांसफार्मर के लिए इसके विपरीत; जब ट्रांसफार्मर का अनुपात वोल्टेज को कम करता है, तो यह करंट को बढ़ाता है और इसके विपरीत, इसलिए, एक आदर्श ट्रांसफार्मर का वोल्टेज और करंट अनुपात सीधे परिवर्तन अनुपात से संबंधित होता है।
दुर्भाग्य से ट्रांसफॉर्मर सही नहीं हैं, एक वास्तविक ट्रांसफॉर्मर में वोल्टेज या वर्तमान अनुपात ट्रांसफॉर्मर के भौतिक अनुपात से मेल नहीं खा सकते हैं, जैसे ट्रांसफॉर्मर के लौह कोर (हिस्ट्रेसिस और एडी वर्तमान नुकसान) और तांबे में विभिन्न विद्युत नुकसान के कारण। नुकसान (प्राथमिक और माध्यमिक वाइंडिंग के प्रतिरोध के कारण); इसलिए, निर्माता पूर्ण भार पर अधिकतम दक्षता के लिए इन नुकसानों को कम करने के लिए ट्रांसफार्मर डिजाइन करने की कोशिश करते हैं, 95% से ऊपर बिजली रूपांतरण, इस प्रकार ट्रांसफार्मर वोल्टेज अनुपात / मोड़ अनुपात से 5% से अधिक का अंतर प्रदान नहीं करते हैं।
मापने के लिए वेशाइन ने ट्रांसफॉर्मर मोड़ अनुपात परीक्षण, या टीटीआर परीक्षण का आविष्कार कियाट्रांसफार्मर बारी अनुपात परीक्षण सेटऔर पुष्टि करता है कि ट्रांसफार्मर में प्राथमिक घुमावों का द्वितीयक घुमावों का सही अनुपात है। इस परीक्षण का सही ढंग से उपयोग करने से नल परिवर्तक प्रदर्शन, शॉर्ट टर्न, ओपन वाइंडिंग, गलत वाइंडिंग कनेक्शन और ट्रांसफॉर्मर के अंदर अन्य दोषों की पहचान करने में मदद मिल सकती है। टीटीआर परीक्षकों की वेशाइन की रेंज कठोर परिस्थितियों का सामना करने के लिए मजबूत होती है, जिसमें कुछ ट्रांसफॉर्मर परीक्षण करते हैं। रेंज में परीक्षण को सरल बनाने और तेज करने के साथ-साथ 3 चरण टीटीआर परीक्षक और पीटी और सीटी टीटीआर परीक्षक शामिल हैं।

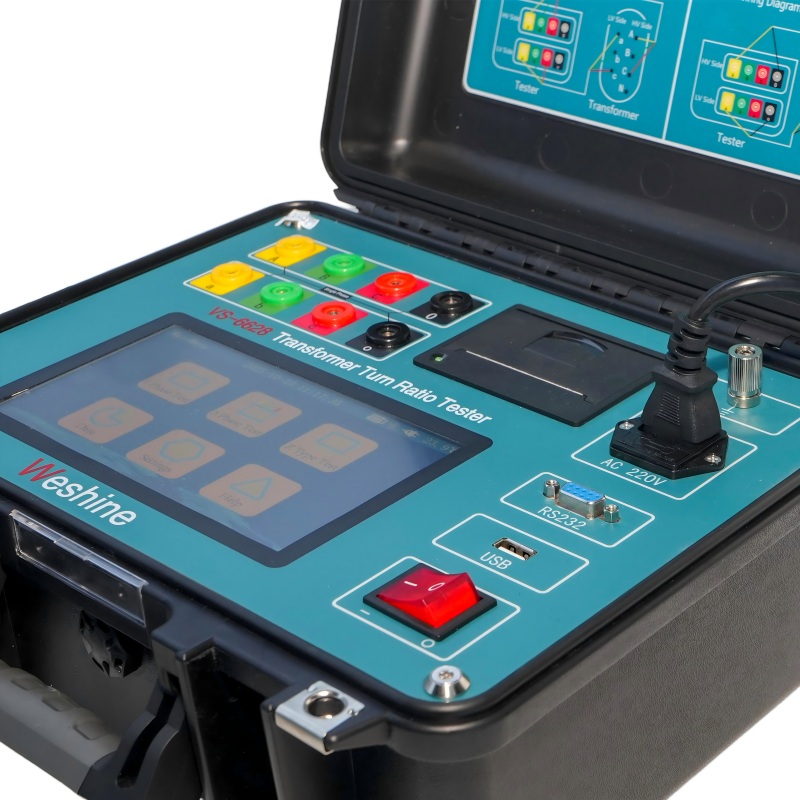

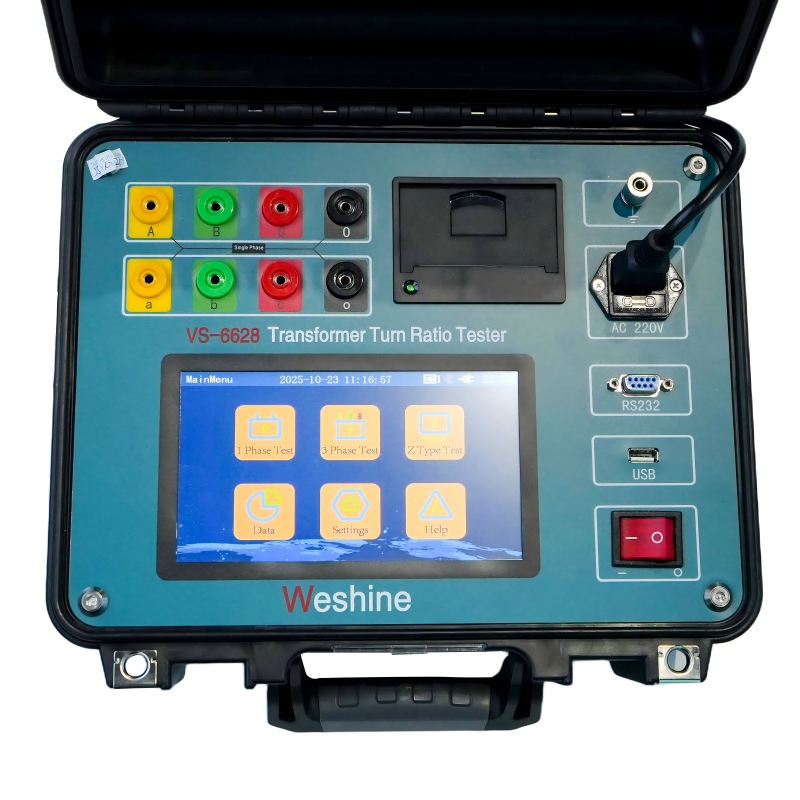

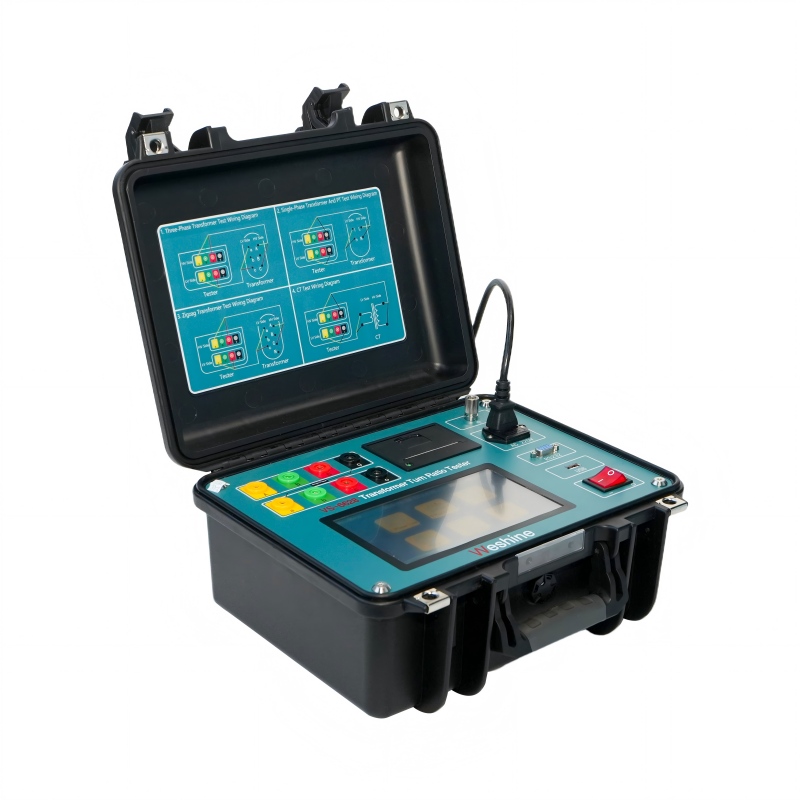

तीन-चरण ट्रांसफॉर्मर की वीएस -6628 श्रृंखला अनुपात अनुपात परीक्षण सेट को एक सबस्टेशन या विनिर्माण वातावरण में बिजली, उपकरण और वितरण ट्रांसफार्मर के मोड़ अनुपात को मापने के लिए डिज़ाइन किया गया है। एक कठोर और मजबूत डिजाइन इन उपकरणों को विभिन्न कठोर वातावरणों में उपयोग के लिए उपयुक्त बनाता है। हमारे लीड विशेष रूप से ठंड के मौसम में आवश्यक लचीलापन प्रदान करने के लिए डिज़ाइन किए गए हैं।
लेकिन चूंकि ट्रांसफॉर्मर विभिन्न तनावों और परिवर्तनों के अधीन होते हैं, विद्युत और यांत्रिक दोनों, उनके जीवनकाल के दौरान, ट्रांसफॉर्मर के सही मोड़ अनुपात को ट्रांसफॉर्मर को सेवा में डालने से पहले और विभिन्न रखरखाव कार्यक्रमों के दौरान जांचना चाहिए, यहां ट्रांसफॉर्मर टर्न अनुपात परीक्षक है इसलिए, विभिन्न ट्रांसफॉर्मर टर्न रेशियो टेस्ट किट (TTR डिवाइस) का उपयोग करके मापे गए टर्न अनुपात में आमतौर पर ट्रांसफॉर्मर में मौजूद नुकसान शामिल होते हैं, जिसके परिणामस्वरूप टर्न अनुपात भौतिक संख्या से भिन्न होता है, लेकिन निर्माताओं और उपयोगकर्ताओं द्वारा अपेक्षित वास्तविक वोल्टेज अनुपात को दर्शाता है, या एक सच्चे ट्रांसफार्मर बिजली ट्रांसफार्मर का अनुपात।
उत्पाद की जानकारी |
|||
प्रोडक्ट का नाम |
ट्रांसफॉर्मर टर्न रेशियो टेस्ट सेट के परीक्षण के लिए अनुपात परीक्षक को चालू करता है |
||
मॉडल संख्या |
वी.एस.-6628 |
टेस्ट रेंज |
0.9 ~ 10000 |
शुद्धता |
0.2% |
प्रमाण पत्र |
सीई; ईएमसी; एलवीडी; आईएसओ; |
ठेठ आवेदन |
परीक्षण अनुपात, चरण विस्थापन और ध्रुवीयता बदल देता है। |
||
पहचानने में सहायक |
|
||
आयाम |
345 x 295 x 175 मिमी |
वज़न |
5 किलो |
वेशाइन के पास विशेष रूप से विद्युत उपकरणों की पूरी श्रृंखला से निपटने का 8 वर्षों का अनुभव है। वर्तमान में, वेशाइन ने परीक्षण के लिए विभिन्न मोड़ अनुपात परीक्षक का आविष्कार किया हैट्रांसफार्मर बारी अनुपात परीक्षण सेटजैसा कि फॉर्म में दिखाया गया है:
परीक्षण के लिए बारी अनुपात परीक्षक के लिए आदेश देने की जानकारीट्रांसफार्मर बारी अनुपात परीक्षण सेट |
|||||
बिल्ली। नहीं। |
टेस्ट रेंज |
शुद्धता |
संकल्प |
आयाम |
वज़न |
वी.एस.-6628 |
0.9 से 10000 |
0.2% |
0.0001 मिनट |
345 x 295 x 175 |
5 |
वी.एस.-6629 |
0.9 से 10000 |
0.1% (0.9 से 500) 0.3% (3000 से 10000) |
0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 और ऊपर ï¼1ï¼ |
325 x 225 x 125 |
3.8 |
वी.एस.-6630 |
0.9 से 10000 |
0.1% (0.9 से 2000) 0.3% (2000 से 10000) |
0.0001 मिनट |
360 x 280 x 160 |
6 |
वीएस-6628टी |
0.8 से 10000 |
0.1% (0.8 से 3000) |
0.0001 मिनट |
320 x 240 x 130 |
3 |
वी.एस.-6628ए |
0.9 से 10000 |
0.1% (0.9 से 500) 0.3% (3000 से 10000) |
0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 और ऊपर ï¼1ï¼ |
246 x 156 x 62 |
1.7 |
आपूर्ति श्रृंखला के मुद्दों के आधार पर: वर्तमान मूल्य निर्धारण और लीड समय के लिए कृपया अपने पसंदीदा अधिकृत वेशाइन वितरक से संपर्क करें।
हम हमेशा मानते हैं कि हमारी कंपनी की सारी सफलता सीधे हमारे द्वारा प्रदान किए जाने वाले उत्पादों की गुणवत्ता से संबंधित है। परीक्षण के लिए अनुपात परीक्षक को घुमाता हैट्रांसफार्मर बारी अनुपात परीक्षण सेटISO9001, ISO14000:14001 दिशानिर्देशों और हमारी सख्त गुणवत्ता नियंत्रण प्रणाली में निर्दिष्ट उच्चतम गुणवत्ता आवश्यकताओं को पूरा करें।
वेशाइन के सर्विस सॉल्यूशंस के बारे में अधिक जानकारी के लिए, वेशाइन से कोटेशन प्राप्त करने के लिए हमारे 24/7 ऑनलाइन बिक्री प्रतिनिधि से संपर्क करें।
