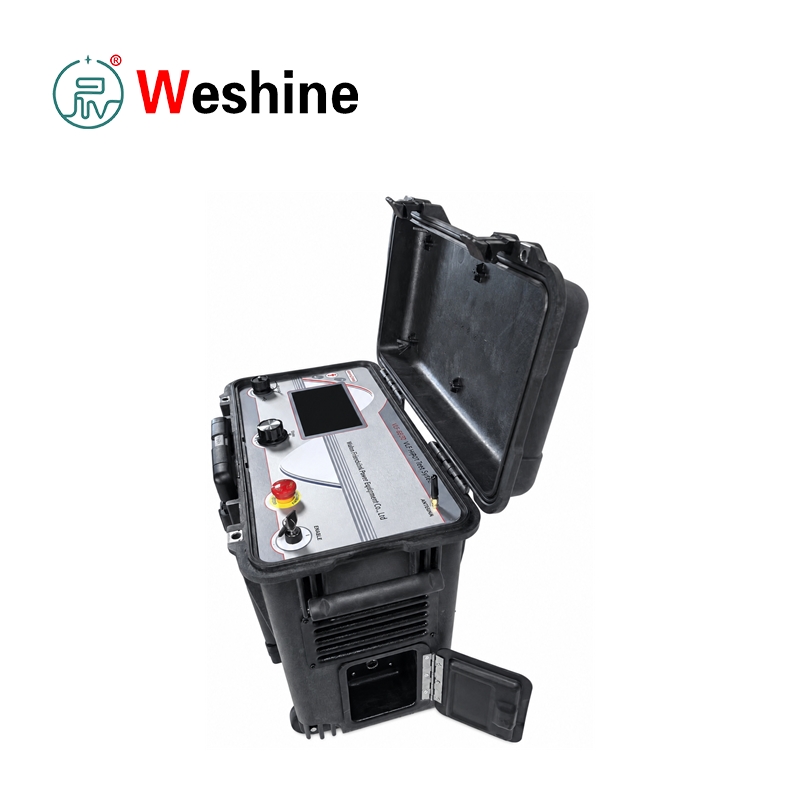

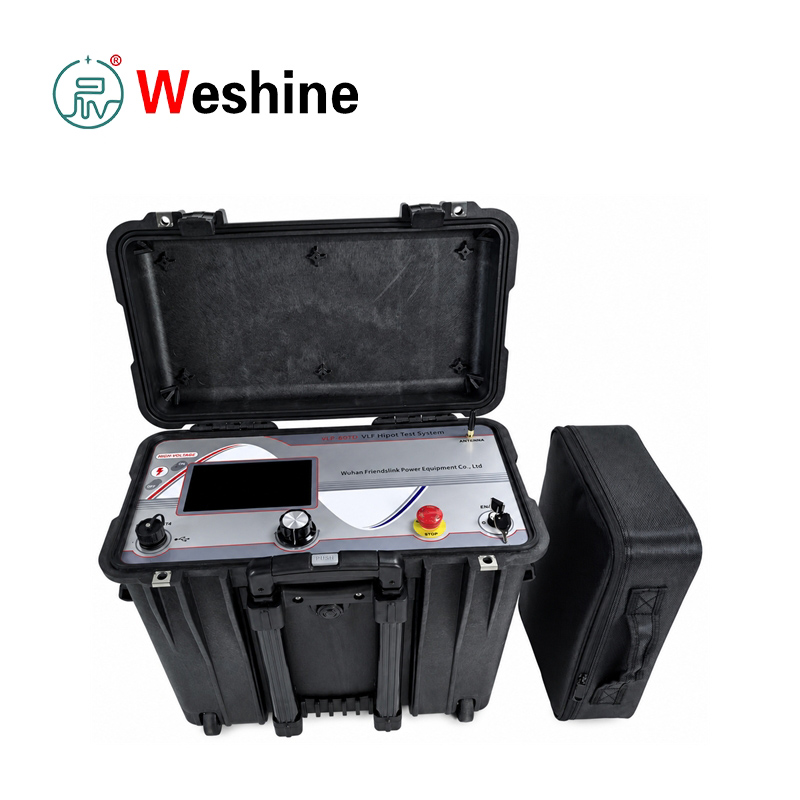

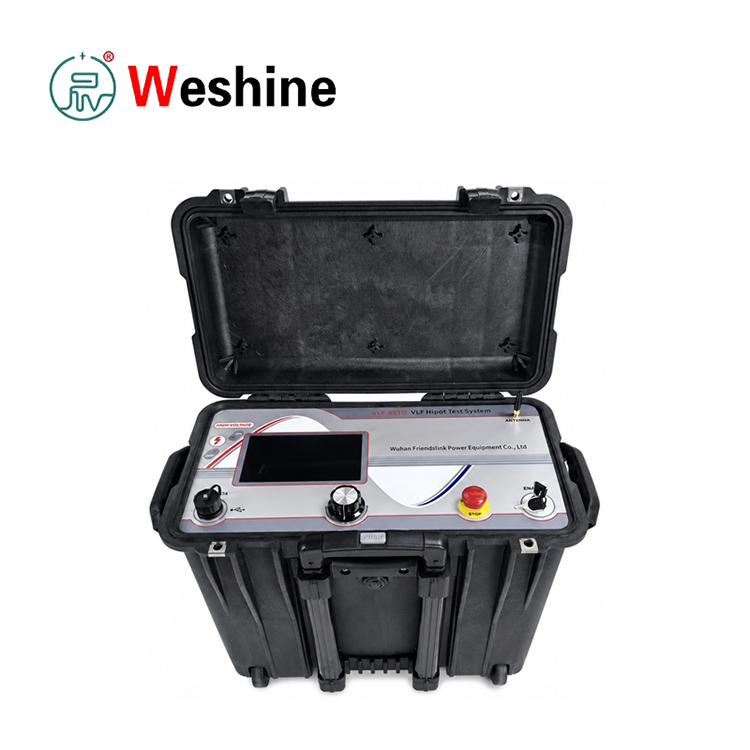

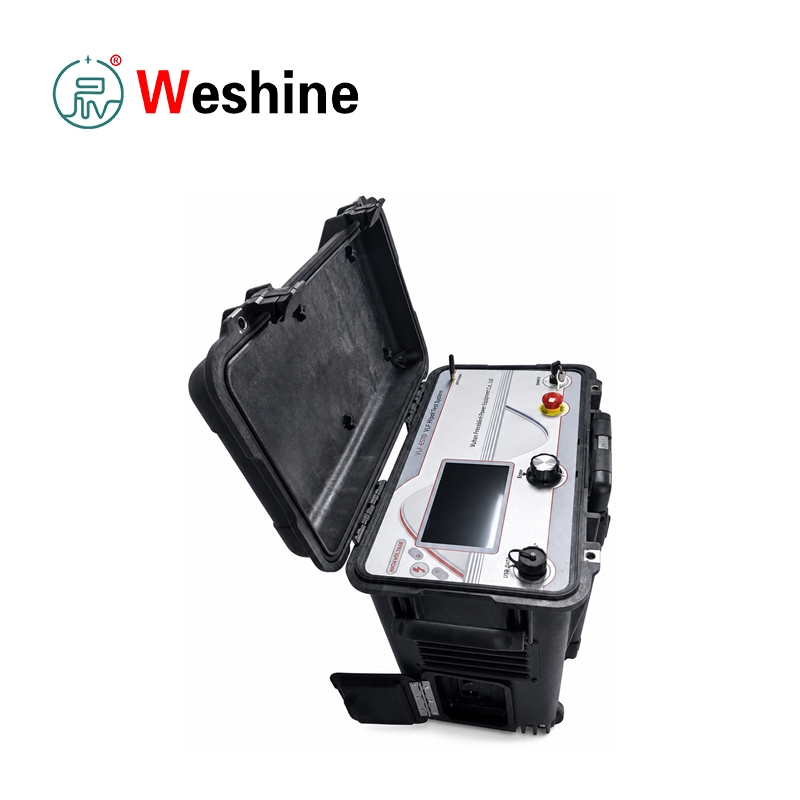

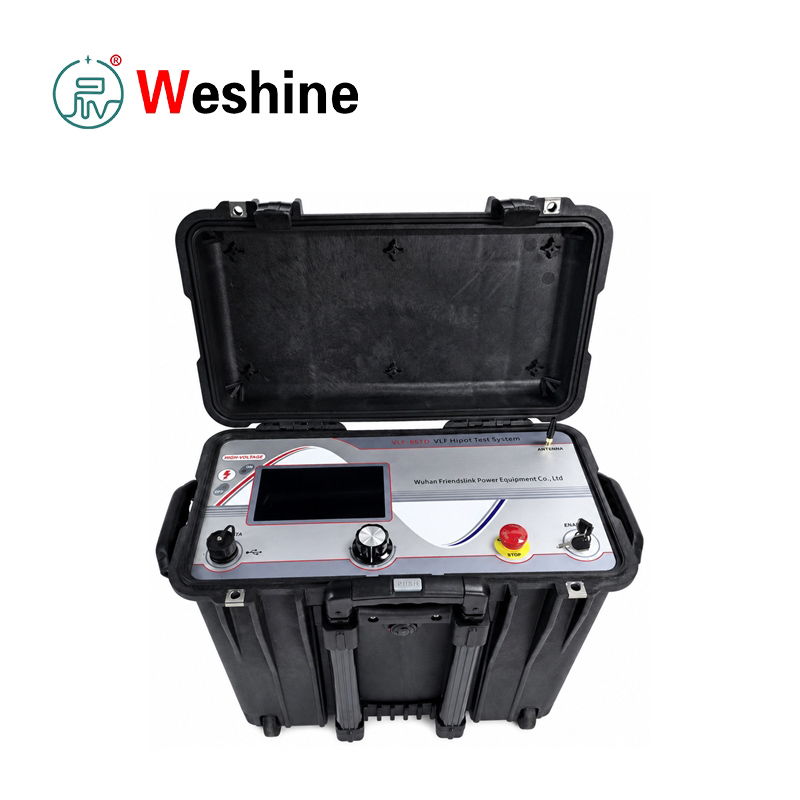

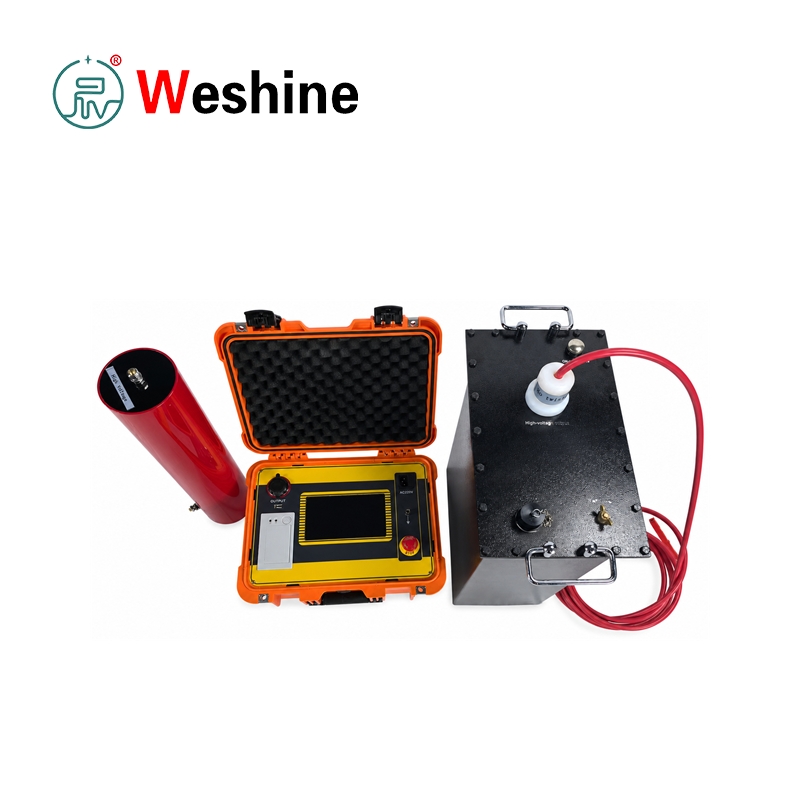

वीएलएफ टैन डेल्टा परीक्षण प्रणाली

चीन में एक पेशेवर निर्माता, वेशाइन द्वारा पेश किया गया टिकाऊ वीएलएफ टैन डेल्टा टेस्ट सिस्टम, इन्सुलेशन निदान और मध्यम-वोल्टेज बिजली केबलों के परीक्षण का सामना करने के लिए डिज़ाइन किया गया है। यह वीएलएफ एसी वोल्टेज झेलने और ढांकता हुआ नुकसान माप को एक कॉम्पैक्ट इकाई में एकीकृत करता है। उपकरण CENELEC मानकों HD 620 S1:1996 और HD 621 S1:1996 का अनुपालन करता है, जो PE, XLPE और पेपर-इंसुलेटेड केबल पर लागू होता है।

नियमित केबल रखरखाव के दौरान, पानी के पेड़ की उम्र बढ़ने, संदूषण, यांत्रिक क्षति और आंशिक गिरावट सहित अदृश्य इन्सुलेशन दोषों का साधारण दृश्य निरीक्षण द्वारा पता नहीं लगाया जा सकता है। 0.1 हर्ट्ज वीएलएफ साइन वेव परीक्षण केबल इन्सुलेशन पर एसी तनाव लागू करता है, जबकि पारंपरिक 50 हर्ट्ज परीक्षण उपकरण की तुलना में बहुत कम बिजली क्षमता की आवश्यकता होती है, जिससे लंबे मध्यम-वोल्टेज केबलों का क्षेत्र परीक्षण बहुत आसान हो जाता है।

यह वीएलएफ टैन डेल्टा टेस्ट सिस्टम परीक्षण और प्रत्यक्ष टैन डेल्टा माप का सामना करने के लिए वीएलएफ साइन वेव आउटपुट प्रदान करता है। टैन डेल्टा रीडिंग केबल इन्सुलेशन के ढांकता हुआ हानि कारक को दर्शाती है, जो उम्र बढ़ने और गिरावट की डिग्री का आकलन करती है। इकाई एक निश्चित प्रक्रिया का पालन करते हुए स्वचालित रूप से कई वोल्टेज स्तरों के तहत हानि परीक्षण चलाती है: 0.5 यू0 चक्र, यू0 चक्र और 1.5 यू0 चक्र। सभी राउंड ख़त्म करने के बाद, परीक्षण डेटा सहेजा जाता है और केबल पूरी तरह से डिस्चार्ज हो जाती है।

दो मानक विन्यास उपलब्ध हैं: 34 केवी और 45 केवी पीक मॉडल। 34 केवी इकाई 24 केवी आरएमएस (34 केवी शिखर) तक साइन तरंग उत्पन्न करती है; 45 केवी इकाई 31.8 केवी आरएमएस (45 केवी शिखर) तक पहुंचती है। डीसी वोल्टेज आउटपुट भी अंतर्निहित है, 34 केवी संस्करण के लिए ±1~34 केवी और 45 केवी संस्करण के लिए ±1~45 केवी। आयताकार तरंग और डीसी परीक्षण मोड भी समर्थित हैं।

केबल शीथ रखरखाव के लिए, परीक्षण मशीन अधिकतम 10 केवी आउटपुट के साथ शीथ निरीक्षण और दोष का पता लगाने का समर्थन करती है। डीसी मोड के तहत रिसाव वर्तमान माप समग्र केबल इन्सुलेशन गुणवत्ता का आकलन करने में मदद करता है। फ्लैशओवर या केबल विफलता होने पर बिल्ट-इन ब्रेकडाउन डिटेक्शन तुरंत हाई वोल्टेज को काट देता है, जिससे पूर्ण सुरक्षा मिलती है।

पूरे सेट में मुख्य परीक्षण होस्ट, हाई-वोल्टेज केबल, ग्राउंडिंग वायर, पावर कॉर्ड, यूएसबी फ्लैश ड्राइव और एक्सेसरी बैग शामिल हैं। यूएसबी 2.0 पोर्ट डेटा निर्यात और फर्मवेयर अपग्रेड को सक्षम बनाता है। सभी परीक्षण लॉग स्थानीय रूप से संग्रहीत किए जाते हैं और पीसी पर रिपोर्ट तैयार करने के लिए यूएसबी पर निर्यात किए जा सकते हैं। मिलान सॉफ़्टवेयर चरण ए/बी/सी डेटा फ़ाइलों को एक साथ खोलने का समर्थन करता है और परीक्षण आंकड़ों और ढांकता हुआ हानि वक्रों के साथ विस्तृत रिपोर्ट आउटपुट करता है।

सुरक्षा सर्वोच्च प्राथमिकता है. ऑपरेशन के दौरान उच्च वोल्टेज उत्पन्न होगा, इसलिए केवल पेशेवर रूप से प्रशिक्षित तकनीशियनों को ही काम करने की अनुमति है। ऑपरेटरों को पांच मुख्य सुरक्षा नियमों का सख्ती से पालन करना होगा: बिजली काटना, पुन: ऊर्जा को बंद करना, शून्य वोल्टेज, ग्राउंड और शॉर्ट-सर्किट को सत्यापित करना, आसन्न जीवित घटकों को अलग करना। हाई-वोल्टेज परीक्षण के पर्यवेक्षण के लिए साइट पर दो या अधिक कर्मचारियों की आवश्यकता होती है।

उत्पाद गाइड

एकीकृत केबल परीक्षक परीक्षण किए गए केबलों पर नियंत्रणीय 0.1 हर्ट्ज साइन वोल्टेज लागू करके काम करता है। पारंपरिक 50 हर्ट्ज एसी परीक्षण की तुलना में, अल्ट्रा-लो फ़्रीक्वेंसी तकनीक कैपेसिटिव केबल लोड की वर्तमान मांग को काफी कम कर देती है, जिससे मध्यम-वोल्टेज केबलों के पोर्टेबल फ़ील्ड निरीक्षण को सक्षम किया जा सकता है।

केबल कनेक्शन से पहले पांच हाई-वोल्टेज सुरक्षा नियमों का सख्ती से पालन करें। सुनिश्चित करें कि परीक्षण केबल पावर-ऑफ, पृथक, वोल्टेज-सत्यापित, ग्राउंडेड और शॉर्ट-सर्किट है। आस-पास के सभी जीवित भागों को ढक दिया जाना चाहिए या अलग कर दिया जाना चाहिए। केवल प्रशिक्षित ऑपरेटर ही कम से कम एक पर्यवेक्षक की मौजूदगी में उपकरण चला सकते हैं।

सहायक उपकरणों को निश्चित क्रम में कनेक्ट करें: पहले ग्राउंड केबल को होस्ट ग्राउंडिंग टर्मिनल से लिंक करें, फिर स्टेशन सुरक्षात्मक ग्राउंड से कनेक्ट करें; हाई-वोल्टेज केबल को हाई-वोल्टेज आउटपुट पोर्ट से जोड़ें; हाई-वोल्टेज केबल के आंतरिक कंडक्टर को मिलान फिटिंग के माध्यम से केबल चरण या शीथ से कनेक्ट करें; हाई-वोल्टेज केबल शील्ड को पास के ग्राउंडिंग बार पर ठीक करें; अंत में पावर कॉर्ड प्लग करें।

वीएलएफ परीक्षणों का सामना करने के लिए, तरंगरूप, रेटेड वोल्टेज, आवृत्ति और परीक्षण अवधि का चयन करें। वास्तविक समय पीक वोल्टेज, करंट, आउटपुट तरंग, सेट आवृत्ति और आरएमएस मान स्क्रीन पर प्रदर्शित होते हैं। जैसे ही वोल्टेज पूर्व निर्धारित मान पर पहुँचता है, टाइमर स्वचालित रूप से प्रारंभ हो जाता है।

टैन डेल्टा निदान के लिए, डाइइलेक्ट्रिक लॉस फ़ंक्शन को सक्रिय करें और केबल के रेटेड चरण वोल्टेज U0 को इनपुट करें। मशीन स्वचालित परीक्षण चक्र शुरू करेगी, और प्रत्येक पूर्ण माप में लगभग 3 मिनट 30 सेकंड लगेंगे। यह 0.5 U0, 1.0 U0 और 1.5 U0 के तहत केबल कैपेसिटेंस, प्रतिरोध, औसत ढांकता हुआ हानि और वास्तविक समय हानि मान रिकॉर्ड करता है।

एक बार परीक्षण समाप्त हो जाने पर, डेटा स्वतः सहेजा जाता है और केबल पूरी तरह से डिस्चार्ज हो जाती है। उपयोगकर्ता ऐतिहासिक रिकॉर्ड ब्राउज़ कर सकते हैं, एकल या एकाधिक लॉग को यूएसबी 2.0 में निर्यात कर सकते हैं, और सहायक सॉफ़्टवेयर के माध्यम से प्रिंट करने योग्य रिपोर्ट तैयार कर सकते हैं। उपकरण तीन केबल चरणों के लिए हानि वक्र और स्वतंत्र डेटा प्रदर्शित करता है।

शीथ परीक्षण या फॉल्ट पिनपॉइंटिंग चलाते समय, पुष्टि करें कि केबल शीथ दोनों सिरों पर ग्राउंडेड नहीं है, जोड़ों या अनुलग्नकों के माध्यम से कोई अप्रत्यक्ष ग्राउंडिंग नहीं है। शीथ निरीक्षण और फॉल्ट ट्रेसिंग के लिए अधिकतम आउटपुट 10 केवी है।

विशेषताएँ

1. वीएलएफ साइन वेव एसी परीक्षण का समर्थन करता है

2. ऑल-इन-वन डाइइलेक्ट्रिक लॉस टैन डेल्टा माप फ़ंक्शन

3．दो पीक वोल्टेज विकल्प: 34 केवी और 45 केवी

4.साइन वेव आउटपुट: अधिकतम 24 केवी आरएमएस या 31.8 केवी आरएमएस

5. अतिरिक्त इन्सुलेशन परीक्षणों के लिए अंतर्निहित डीसी वोल्टेज आउटपुट

6．आयताकार तरंग वोल्टेज परीक्षण मोड उपलब्ध है

7．DC मोड लीकेज करंट मापने का कार्य

शीथ परीक्षण और शीथ फॉल्ट पिनपॉइंटिंग के लिए 8．अधिकतम 10 केवी आउटपुट

9．0.5 U0, U0 और 1.5 U0 पर ऑटो ढांकता हुआ हानि परीक्षण अनुक्रम

10. ऑपरेशन के दौरान वास्तविक समय पीक वोल्टेज और वर्तमान प्रदर्शन

11.ऑन-स्क्रीन वास्तविक समय आउटपुट तरंग रूप विज़ुअलाइज़ेशन

12. वोल्टेज ब्रेकडाउन पर स्वचालित हाई-वोल्टेज कट-ऑफ

13. सभी परीक्षण लॉग के लिए स्थानीय आंतरिक भंडारण

14.यूएसबी 2.0 इंटरफ़ेस के माध्यम से डेटा निर्यात का परीक्षण करें

15. अनुकूलित परीक्षण रिपोर्ट आउटपुट के लिए सहायक सॉफ्टवेयर

16.यूएसबी ड्राइव के माध्यम से फर्मवेयर अपग्रेड फ़ंक्शन

17．बहुभाषी इंटरफ़ेस (अंग्रेजी और सरलीकृत चीनी)

18．आपातकालीन स्टॉप बटन और हाई-वोल्टेज आउटपुट लॉक से सुसज्जित

19．रिवर्स वोल्टेज संरक्षण डिजाइन

20. आउटडोर फील्ड केबल परीक्षण के लिए पोर्टेबल सुरक्षात्मक केस डिज़ाइन

अनुप्रयोग परिदृश्य

विद्युत उपयोगिताएँ

ग्रिड ऑपरेटर वितरण नेटवर्क और सबस्टेशनों पर मध्यम-वोल्टेज केबल कमीशनिंग, नियमित रखरखाव, टैन डेल्टा निदान, शीथ निरीक्षण और इन्सुलेशन मूल्यांकन के लिए परीक्षण इकाई को अपनाते हैं।

ट्रांसफार्मर निर्माता

ट्रांसफार्मर और विद्युत उपकरण कारखाने वीएलएफ वोल्टेज और ढांकता हुआ हानि माप की आवश्यकता वाले केबल और घटक इन्सुलेशन परीक्षणों के लिए परीक्षक का उपयोग करते हैं।

बिजली संयंत्रों

पावर स्टेशन रखरखाव कटौती के दौरान स्टेशन केबल निरीक्षण, सहायक जनरेटर केबल रखरखाव, शीथ परीक्षण और इन्सुलेशन निदान के लिए उपकरणों पर निर्भर करते हैं।

रेलवे

रेलवे बिजली आपूर्ति नेटवर्क ट्रैक्शन सबस्टेशनों और ट्रांसमिशन लाइनों में मध्यम-वोल्टेज केबल बिछाते हैं। मशीन रखरखाव विंडो के दौरान केबल झेलने के परीक्षण और टैन डेल्टा विश्लेषण का समर्थन करती है।

औध्योगिक संयंत्र

खनन, पेट्रोकेमिकल, स्टील और विनिर्माण कार्यशालाएं इसका उपयोग नए केबल स्वीकृति परीक्षण, आवधिक रखरखाव और शीथ दोष जांच के लिए करती हैं।

विश्वविद्यालयों

कॉलेज और अनुसंधान संस्थान वीएलएफ केबल परीक्षण सिद्धांत, ढांकता हुआ नुकसान गणना, इन्सुलेशन उम्र बढ़ने विश्लेषण और उच्च वोल्टेज सुरक्षा संचालन मानकों को पढ़ाने के लिए परीक्षण उपकरण लागू करते हैं।

परीक्षण प्रयोगशालाएँ

पेशेवर हाई-वोल्टेज और केबल लैब वीएलएफ झेलने वाले परीक्षण, टैन डेल्टा माप, शीथ निरीक्षण और तृतीय-पक्ष केबल डायग्नोस्टिक सेवाओं का संचालन करने के लिए इस वीएलएफ टैन डेल्टा टेस्ट सिस्टम को अपनाते हैं।

केबल रखरखाव

केबल सेवा दल एक्सएलपीई, पीई और पेपर-इंसुलेटेड केबल निरीक्षण, जल वृक्ष उम्र बढ़ने का निदान, शीथ दोष का पता लगाने और परीक्षण रिपोर्ट बनाने के लिए उपकरण का उपयोग करते हैं।

लागू परीक्षण आइटम

1.वीएलएफ साइन वेव केबल परीक्षण का सामना करता है

2. मध्यम-वोल्टेज केबल टैन डेल्टा ढांकता हुआ हानि परीक्षण

3.XLPE केबल इन्सुलेशन उम्र बढ़ने का निदान

4．PE केबल वोल्टेज निरीक्षण का सामना करती है

5. पेपर-इंसुलेटेड केबल प्रदर्शन परीक्षण

6.केबल जल वृक्ष की गिरावट का आकलन

7．अप-टू-10kV केबल शीथ परीक्षण

8.केबल शीथ फॉल्ट पिनपॉइंटिंग

9．DC वोल्टेज परीक्षण का सामना करता है

10．आयताकार तरंग वोल्टेज परीक्षण

11．DC मोड लीकेज करंट माप

12.नए केबल हैंडओवर स्वीकृति परीक्षण

13.केबल नियमित निवारक रखरखाव परीक्षण

14．तीन-चरण एकीकृत परीक्षण रिपोर्ट निर्माण

15．स्थानीय लॉग भंडारण और यूएसबी डेटा निर्यात

ग्राहक मामला

उद्योग क्षेत्र:मध्यम-वोल्टेज केबल रखरखाव सेवा

प्रोजेक्ट समस्या

कई पुराने एक्सएलपीई केबल फीडरों का मूल्यांकन करने के लिए एक पावर ग्रिड रखरखाव टीम की आवश्यकता है। सरल झेलने वाले परीक्षण केवल टूटने के प्रतिरोध की जांच कर सकते हैं, जबकि टीम को इन्सुलेशन उम्र बढ़ने और संभावित जल वृक्ष दोष वाले केबलों की पहचान करने के लिए ढांकता हुआ हानि डेटा की भी आवश्यकता होती है।

परीक्षण संचालन प्रवाह

तकनीशियनों ने लक्ष्य केबल को अलग किया, पांच सुरक्षा विशिष्टताओं का पालन किया, पूरे सेट को ग्राउंड किया, निर्देशानुसार हाई-वोल्टेज केबल और शील्डिंग तार को जोड़ा, फिर परीक्षण इकाई को चालू किया। उन्होंने टैन डेल्टा परीक्षण मोड का चयन किया, केबल रेटेड चरण वोल्टेज यू0 भरा, आपातकालीन स्टॉप और हाई-वोल्टेज लॉक जारी किया, फिर स्वचालित परीक्षण शुरू किया। इकाई ने 0.5 यू0, यू0 और 1.5 यू0 के तहत ढांकता हुआ नुकसान मापा, डेटा संग्रहीत किया और पूरा होने के बाद केबल को डिस्चार्ज कर दिया।

परीक्षण परिणाम

स्टाफ ने ऐतिहासिक रिकॉर्ड की जाँच की और सभी डेटा को एक यूएसबी ड्राइव में निर्यात किया। मिलान सॉफ़्टवेयर ने ढांकता हुआ हानि मूल्यों और प्रवृत्ति वक्रों के साथ चरण तुलना रिपोर्ट तैयार की। सामान्य हानि संकेतक वाले केबल सेवा में बने रहे, जबकि गंभीर रूप से खराब केबलों को अनुवर्ती निगरानी के लिए निर्धारित किया गया था।

आवेदन के लाभ

टीम ने एक पोर्टेबल डिवाइस के साथ वोल्टेज निरीक्षण और उम्र बढ़ने के निदान दोनों को पूरा किया। स्वचालित परीक्षण चक्र, यूएसबी निर्यात और रिपोर्ट पीढ़ी डेटा ट्रैसेबिलिटी में काफी सुधार करती है और मैन्युअल कागजी काम के बोझ में कटौती करती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यह परीक्षण उपकरण क्या कार्य करता है?

ए: यह मध्यम-वोल्टेज केबल वीएलएफ परीक्षण, टैन डेल्टा ढांकता हुआ हानि माप, शीथ निरीक्षण, शीथ गलती पिनपॉइंटिंग, डीसी परीक्षण, आयताकार तरंग परीक्षण और रिसाव वर्तमान पहचान का सामना करने को पूरा करता है।

प्रश्न: वीएलएफ झेलने वाले परीक्षण और टैन डेल्टा परीक्षण के बीच क्या अंतर है?

ए: वीएलएफ परीक्षण का सामना करता है यह सत्यापित करता है कि केबल इन्सुलेशन निर्दिष्ट एसी वोल्टेज को सहन कर सकता है या नहीं; टैन डेल्टा परीक्षण इन्सुलेशन की उम्र बढ़ने और गिरावट की डिग्री का आकलन करने के लिए ढांकता हुआ हानि कारक को मापता है।

प्रश्न: कौन से वोल्टेज कॉन्फ़िगरेशन वैकल्पिक हैं?

ए: दो मॉडल: 34 केवी पीक और 45 केवी पीक। 34 केवी मॉडल 24 केवी आरएमएस/34 केवी पीक तक साइन वेव आउटपुट करता है; 45 केवी मॉडल 31.8 केवी आरएमएस/45 केवी शिखर तक पहुंचता है।

प्रश्न: टैन डेल्टा को किस आवृत्ति पर मापा जाता है?

ए: टैन डेल्टा माप 0.1 हर्ट्ज अल्ट्रा-लो आवृत्ति के तहत किया जाता है।

प्रश्न: कौन सी केबल कैपेसिटेंस रेंज टैन डेल्टा परीक्षण का समर्थन करती है?

ए:34 केवी मॉडल: 1 एनएफ ~ 8 μF; 45 केवी मॉडल: 1 एनएफ ~ 5 μF।

प्रश्न: क्या उपकरण परीक्षण रिकॉर्ड निर्यात कर सकता है?

उ: हाँ. परीक्षण लॉग आंतरिक रूप से संग्रहीत होते हैं और यूएसबी 2.0 के माध्यम से निर्यात योग्य होते हैं। औपचारिक परीक्षण रिपोर्ट तैयार करने के लिए निर्यात की गई फ़ाइलें समर्पित सॉफ़्टवेयर के साथ खोली जा सकती हैं।

प्रश्न: क्या यह शीथ फॉल्ट पिनपॉइंटिंग का समर्थन करता है?

उत्तर: हां, परीक्षण मशीन अधिकतम 10 केवी आउटपुट के साथ शीथ निरीक्षण और गलती का पता लगाने का समर्थन करती है।

प्रश्न: ऑपरेशन के दौरान मुख्य सुरक्षा नोट?

उत्तर: केवल प्रशिक्षित पेशेवर ही इकाई का संचालन कर सकते हैं। वायरिंग से पहले परीक्षण केबल को पावर-ऑफ, ग्राउंडेड और पूरी तरह से अलग किया जाना चाहिए। हाई-वोल्टेज परीक्षण के लिए ऑन-साइट पर्यवेक्षण की आवश्यकता होती है, और आपातकालीन स्टॉप और हाई-वोल्टेज लॉक का सही ढंग से उपयोग किया जाना चाहिए।
