ट्रांसफार्मर का वोल्टेज अनुपात परीक्षण

Weshine® ने CE प्रमाणपत्र, उच्च गुणवत्ता और सटीकता के साथ ट्रांसफार्मर के वोल्टेज अनुपात परीक्षण के परीक्षण के लिए टर्न्स अनुपात परीक्षक का आविष्कार किया, राष्ट्रीय मानकों के अनुसार आविष्कार और उत्पादन किया गया, पूर्ण विद्युत परीक्षण समाधान उपलब्ध है। वेशाइन से ट्रांसफार्मर के वोल्टेज अनुपात परीक्षण के परीक्षण के लिए टर्न्स अनुपात परीक्षक की अधिक जानकारी के लिए हमसे संपर्क करें!

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

Weshine® ट्रांसफार्मर के वोल्टेज अनुपात परीक्षण के परीक्षण के लिए अनुपात परीक्षक को चालू करता है

ट्रांसफार्मर का परिवर्तन अनुपात प्राथमिक वाइंडिंग के घुमावों की संख्या को द्वितीयक वाइंडिंग के घुमावों की संख्या से विभाजित करने के बराबर होता है। ट्रांसफार्मर अनुपात ट्रांसफार्मर का वांछित प्रदर्शन और द्वितीयक वाइंडिंग के लिए आवश्यक संबंधित वोल्टेज प्रदान करता है।

यदि द्वितीयक वोल्टेज को प्राथमिक वोल्टेज से कम होना आवश्यक है - एक स्टेप-डाउन ट्रांसफार्मर - तो द्वितीयक वाइंडिंग में प्राथमिक की तुलना में कम मोड़ होने चाहिए और स्टेप-अप ट्रांसफार्मर के लिए इसके विपरीत; जब ट्रांसफार्मर का अनुपात वोल्टेज को कम करता है, तो यह वर्तमान को बढ़ाता है और इसके विपरीत, इसलिए, एक आदर्श ट्रांसफार्मर का वोल्टेज और वर्तमान अनुपात सीधे परिवर्तन अनुपात से संबंधित होता है।

दुर्भाग्य से ट्रांसफार्मर सही नहीं होते हैं, एक वास्तविक ट्रांसफार्मर में वोल्टेज या करंट अनुपात विभिन्न विद्युत हानियों जैसे कि ट्रांसफार्मर के लौह कोर (हिस्टैरिसीस और एड़ी वर्तमान हानि) और तांबे के कारण ट्रांसफार्मर के भौतिक अनुपात से मेल नहीं खा सकते हैं। नुकसान (प्राथमिक और द्वितीयक वाइंडिंग के प्रतिरोध के कारण); इसलिए, निर्माता पूर्ण लोड पर अधिकतम दक्षता, 95% से ऊपर बिजली रूपांतरण के लिए इन नुकसानों को कम करने के लिए ट्रांसफार्मर को डिजाइन करने का प्रयास करते हैं, इस प्रकार ट्रांसफार्मर वोल्टेज अनुपात/टर्न अनुपात से 5% से अधिक का अंतर नहीं मिलता है।

वेशिन ने मापने के लिए ट्रांसफार्मर टर्न अनुपात परीक्षण, या टीटीआर परीक्षण का आविष्कार कियाट्रांसफार्मर का वोल्टेज अनुपात परीक्षणऔर पुष्टि करता है कि ट्रांसफार्मर में प्राथमिक घुमावों से द्वितीयक घुमावों का सही अनुपात है। इस परीक्षण का सही ढंग से उपयोग करने से टैप चेंजर के प्रदर्शन, छोटे घुमाव, खुली वाइंडिंग, गलत वाइंडिंग कनेक्शन और ट्रांसफार्मर के अंदर अन्य दोषों की पहचान करने में मदद मिल सकती है। वेशाइन के टीटीआर परीक्षकों की रेंज उन कठोर परिस्थितियों का सामना करने के लिए मजबूत है, जिनमें कुछ ट्रांसफार्मर परीक्षण करते हैं। इस रेंज में परीक्षण को सरल बनाने और गति बढ़ाने के साथ-साथ 3 चरण टीटीआर परीक्षक और पीटी और सीटी टीटीआर परीक्षक शामिल हैं।

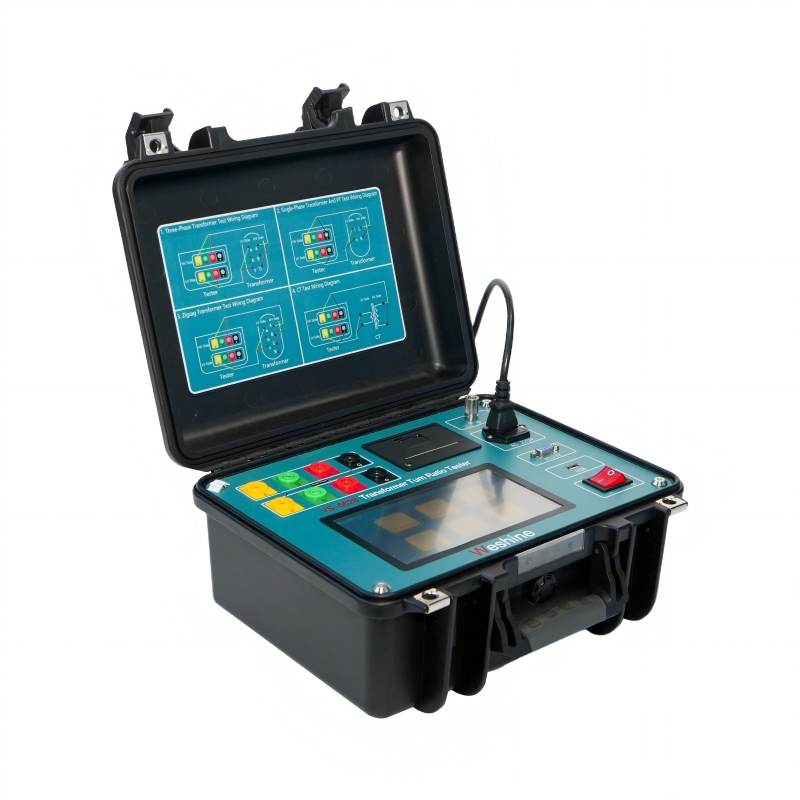

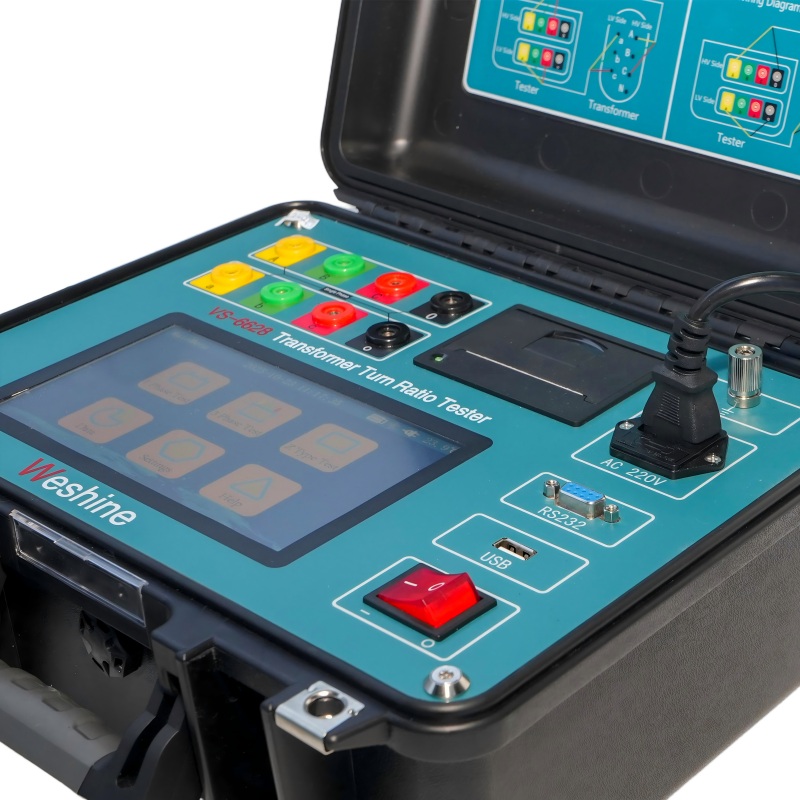

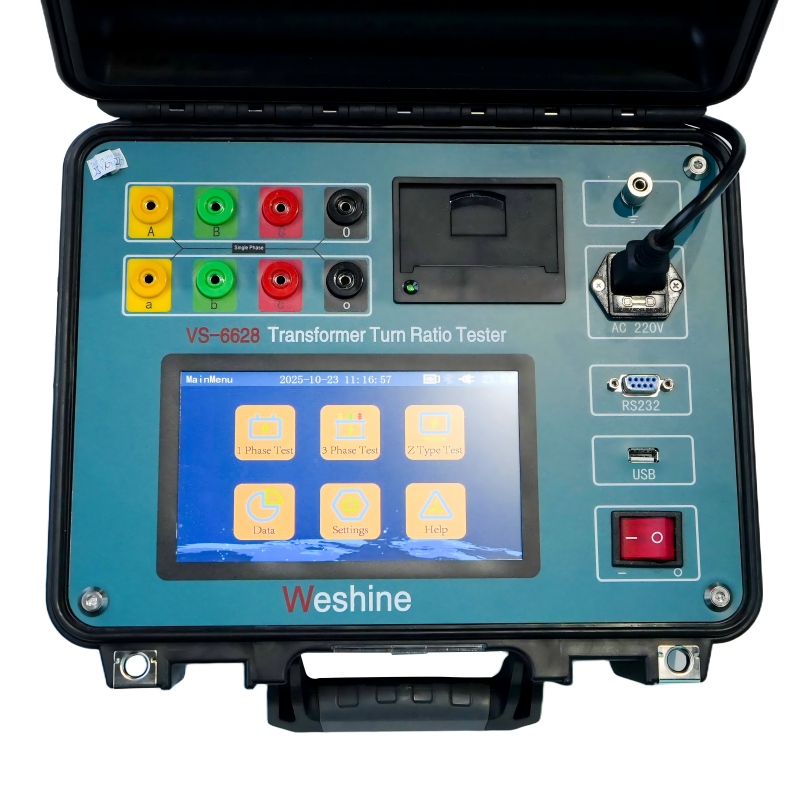

तीन-चरण ट्रांसफार्मर टर्न अनुपात परीक्षण सेट की वीएस-6628 श्रृंखला एक सबस्टेशन या विनिर्माण वातावरण में बिजली, उपकरण और वितरण ट्रांसफार्मर के टर्न अनुपात को मापने के लिए डिज़ाइन की गई है। एक मजबूत और मजबूत डिज़ाइन इन उपकरणों को विभिन्न प्रकार के कठोर वातावरणों में उपयोग के लिए उपयुक्त बनाता है। हमारे लीड विशेष रूप से ठंड के मौसम में आवश्यक लचीलापन प्रदान करने के लिए डिज़ाइन किए गए हैं।

लेकिन चूंकि ट्रांसफार्मर अपने जीवनकाल के दौरान विद्युत और यांत्रिक दोनों प्रकार के विभिन्न तनावों और परिवर्तनों के अधीन होते हैं, इसलिए ट्रांसफार्मर को सेवा में लगाने से पहले और विभिन्न रखरखाव कार्यक्रमों के दौरान ट्रांसफार्मर के सही मोड़ अनुपात की जांच की जानी चाहिए, यहां ट्रांसफार्मर मोड़ अनुपात परीक्षक है इसलिए, विभिन्न ट्रांसफार्मर मोड़ अनुपात परीक्षण किट (टीटीआर डिवाइस) का उपयोग करके मापा जाने वाले घुमाव अनुपात में आम तौर पर ट्रांसफार्मर में मौजूद नुकसान शामिल होते हैं, जिसके परिणामस्वरूप घुमाव अनुपात होते हैं जो घुमावों की भौतिक संख्या से भिन्न होते हैं, लेकिन निर्माताओं और उपयोगकर्ताओं द्वारा अपेक्षित वास्तविक वोल्टेज अनुपात या अनुपात को प्रतिबिंबित करते हैं। एक सच्चे ट्रांसफार्मर पावर ट्रांसफार्मर की.

Weshine® ट्रांसफार्मर पैरामीटर (विनिर्देश) के वोल्टेज अनुपात परीक्षण के परीक्षण के लिए अनुपात परीक्षक चालू करता है

उत्पाद की जानकारी
प्रोडक्ट का नाम	ट्रांसफार्मर के वोल्टेज अनुपात परीक्षण के परीक्षण के लिए टर्न अनुपात परीक्षक
मॉडल नंबर	वीएस-6628	परीक्षण रेंज	0.9 ~10000
शुद्धता	0.2%	प्रमाण पत्र	सीई; ईएमसी; एलवीडी; आईएसओ;
विशिष्ट अनुप्रयोग	परीक्षण अनुपात, चरण विस्थापन और ध्रुवता बदल जाता है।
पहचानने में सहायक	* छोटे कुंडलियाँ * ओपन सर्किट * ग़लत कनेक्शन * स्टेप रेगुलेटर के साथ-साथ ट्रांसफार्मर में भी आंतरिक दोष या टैप-चेंजर दोष
DIMENSIONS	345 x 295 x 175 मिमी	वज़न	5 किग्रा

चयन

वेशाइन के पास विशेष रूप से विद्युत उपकरणों की पूरी श्रृंखला से निपटने का 8 साल का अनुभव है। वर्तमान में, वेशाइन ने परीक्षण के लिए विभिन्न मोड़ अनुपात परीक्षक का आविष्कार किया हैट्रांसफार्मर का वोल्टेज अनुपात परीक्षणजैसा कि फॉर्म के रूप में दिखाया गया है:

परीक्षण के लिए टर्न अनुपात परीक्षक के लिए जानकारी का आदेश देनाट्रांसफार्मर का वोल्टेज अनुपात परीक्षण
बिल्ली। नहीं।	परीक्षण रेंज	शुद्धता	संकल्प	DIMENSIONS (मिमी)	वज़न (किग्रा)
वीएस-6628	0.9 से 10000	0.2%	0.0001 मिनट	345 x 295 x 175	5
वीएस-6629	0.9 से 10000	0.1% (0.9 से 500) 0.2% (500 से 3000) 0.3% (3000 से 10000)	0.9～9.9999（0.0001） 10～99.999（0.001） 100～999.99（0.01） 1000～9999.9（0.1） 10000 और उससे अधिक（1）	325 x 225 x 125	3.8
वीएस-6630	0.9 से 10000	0.1% (0.9 से 2000) 0.3% (2000 से 10000)	0.0001 मिनट	360 x 280 x 160	6
वीएस-6628टी	0.8 से 10000	0.1% (0.8 से 3000) 0.2% (3000 से 10000)	0.0001 मिनट	320 x 240 x 130	3
वीएस-6628ए	0.9 से 10000	0.1% (0.9 से 500) 0.2% (500 से 3000) 0.3% (3000 से 10000)	0.9～9.9999（0.0001） 10～99.999（0.001） 100～999.99（0.01） 1000～9999.9（0.1） 10000 और उससे अधिक（1）	246 x 156 x 62	1.7

आपूर्ति श्रृंखला के मुद्दों के आधार पर: वर्तमान मूल्य निर्धारण और लीड समय के लिए कृपया अपने पसंदीदा अधिकृत वेशाइन वितरक से संपर्क करें।

गुणवत्ता प्रमाण पत्र

हम हमेशा मानते हैं कि हमारी कंपनी की सारी सफलता सीधे हमारे द्वारा प्रदान किए जाने वाले उत्पादों की गुणवत्ता से संबंधित है। परीक्षण के लिए अनुपात परीक्षक चालू करता हैट्रांसफार्मर का वोल्टेज अनुपात परीक्षणISO9001, ISO14000:14001 दिशानिर्देशों और हमारी सख्त गुणवत्ता नियंत्रण प्रणाली में निर्दिष्ट उच्चतम गुणवत्ता आवश्यकताओं को पूरा करें।
