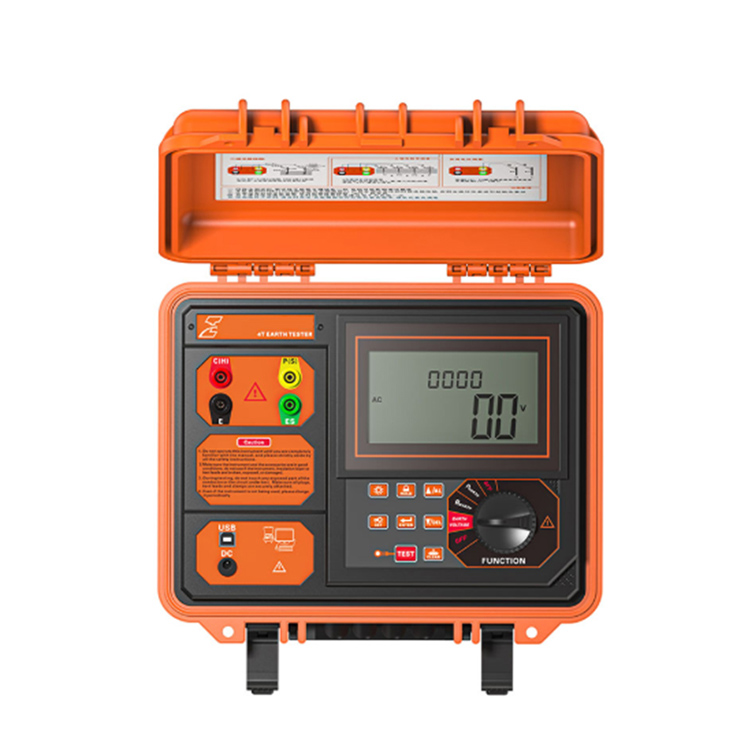

वीएस-3001 डिजिटल पृथ्वी प्रतिरोध परीक्षक

VS-3001 ग्राउंडिंग प्रतिरोध और मृदा प्रतिरोधकता परीक्षक विशेष रूप से नए बिजली संरक्षण ग्राउंडिंग प्रतिरोध परीक्षण मानक के संयोजन में ग्राउंडिंग प्रतिरोध, मिट्टी प्रतिरोधकता, ग्राउंडिंग वोल्टेज और एसी वोल्टेज के ऑन-साइट माप के लिए डिज़ाइन और निर्मित किया गया है। परीक्षण धारा 20mA तक है। डिजिटल और माइक्रो-प्रोसेसिंग तकनीक, ग्राउंडिंग प्रतिरोध को मापने के लिए सटीक 4-तार विधि, 3-तार विधि और सरल 2-तार विधि, आयात एफएफटी (फास्ट फूरियर ट्रांसफॉर्म) तकनीक, एएफसी (स्वचालित आवृत्ति नियंत्रण) तकनीक, स्वचालित रूप से हस्तक्षेप की पहचान करें और माप आवृत्ति का चयन करें, हस्तक्षेप करें प्रभाव को कम करें और अधिक सटीक ग्राउंड प्रतिरोध मूल्य प्रदान करें। इसमें अद्वितीय हस्तक्षेप-रोधी क्षमता और पर्यावरणीय अनुकूलनशीलता है, और बार-बार परीक्षणों की अच्छी स्थिरता है, जो उच्च परिशुद्धता, उच्च स्थिरता और दीर्घकालिक माप की उच्च विश्वसनीयता सुनिश्चित करती है। इसका व्यापक रूप से ग्राउंडिंग प्रतिरोध, मिट्टी प्रतिरोधकता, ग्राउंडिंग वोल्टेज और विद्युत शक्ति, दूरसंचार, मौसम विज्ञान, तेल क्षेत्र, निर्माण, बिजली संरक्षण और औद्योगिक विद्युत उपकरणों के एसी वोल्टेज के मापन में उपयोग किया जाता है।

VS-3001 ग्राउंडिंग प्रतिरोध और मिट्टी प्रतिरोधकता परीक्षक, जिसे सटीक ग्राउंडिंग प्रतिरोध परीक्षक, चार-तार ग्राउंडिंग प्रतिरोध परीक्षक, दो-तीन-चार-तार ग्राउंडिंग प्रतिरोध परीक्षक, मिट्टी प्रतिरोधकता परीक्षक के रूप में भी जाना जाता है, इसमें होस्ट, डेटा सॉफ़्टवेयर, परीक्षण लाइन, सहायक ग्राउंड रॉड, संचार लाइनें इत्यादि शामिल हैं। मेजबान के लिए विशेष टूल बॉक्स प्रकार का डिज़ाइन, कच्चे माल के रूप में पॉलीप्रोपाइलीन प्लास्टिक का उपयोग करना, एक बार इंजेक्शन मोल्डिंग, कम घनत्व के लिए नए समग्र भराव जोड़ना, ताकत, कठोरता, कठोरता, पहनने के प्रतिरोध, गर्मी प्रतिरोध, इन्सुलेशन प्रदर्शन अधिक बेहतर है, इसका बॉक्स बॉडी यह लगभग 200 किलोग्राम का दबाव झेल सकता है, जो विभिन्न पर्यावरणीय परीक्षणों में उच्च परिशुद्धता, उच्च स्थिरता और उच्च विश्वसनीयता सुनिश्चित करता है। होस्ट का बड़ा एलसीडी डिस्प्ले, बैकलाइट और बार ग्राफ संकेत के साथ, एक नज़र में स्पष्ट है। एक ही समय में, यह डेटा के 300 सेट संग्रहीत कर सकता है, और ऐतिहासिक डेटा पढ़ने, देखने, सहेजने, रिपोर्टिंग और प्रिंटिंग के कार्यों को डेटा सॉफ़्टवेयर के माध्यम से महसूस किया जा सकता है।

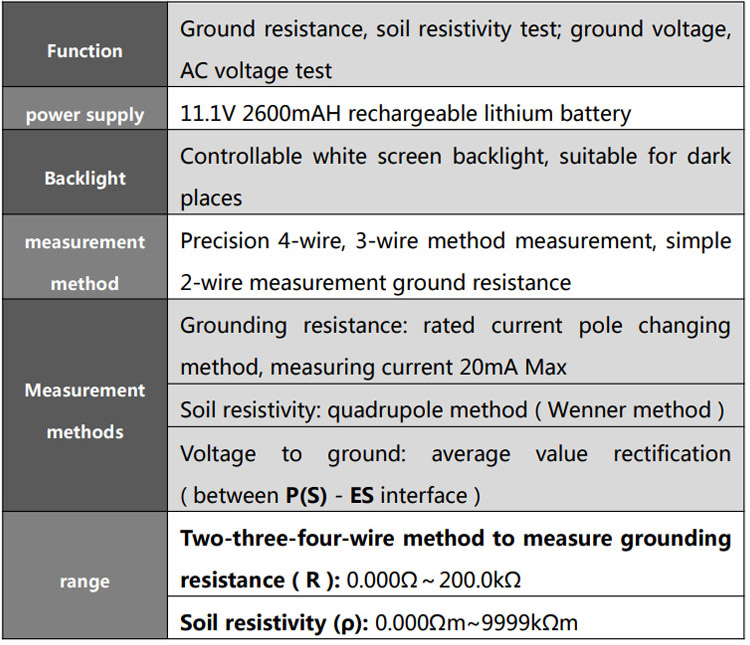

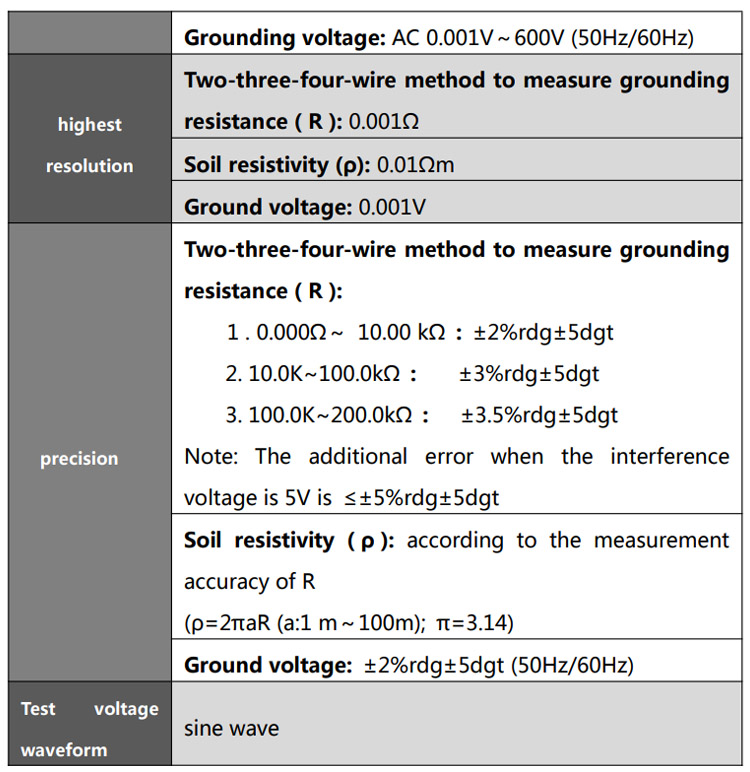

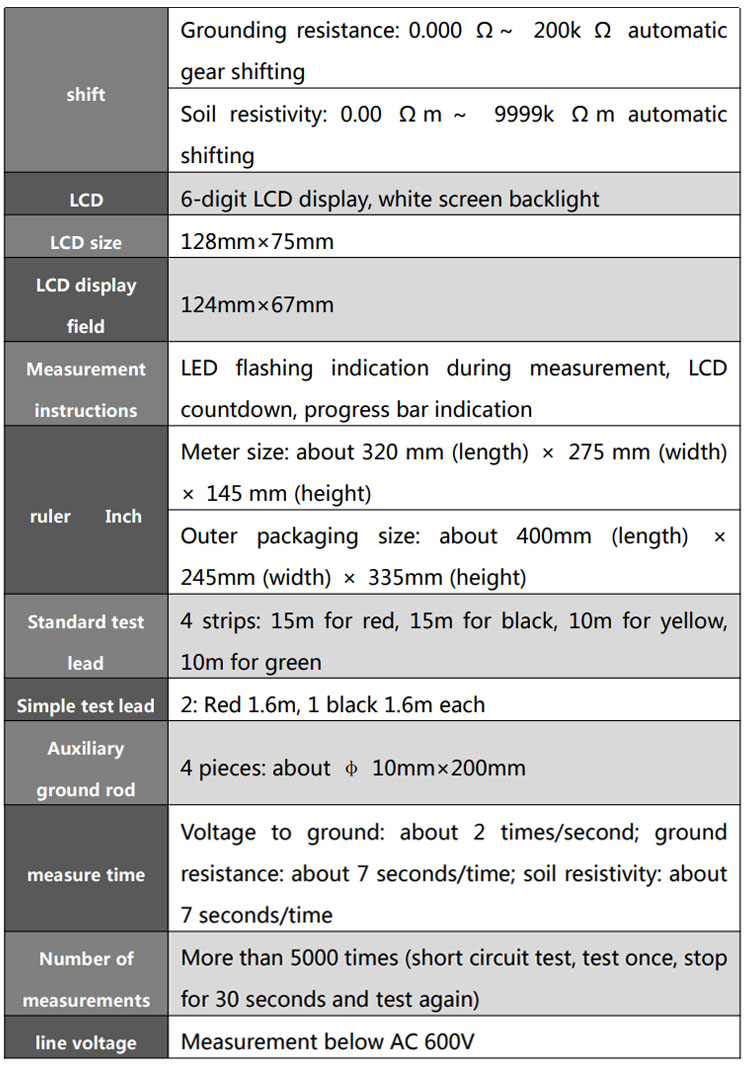

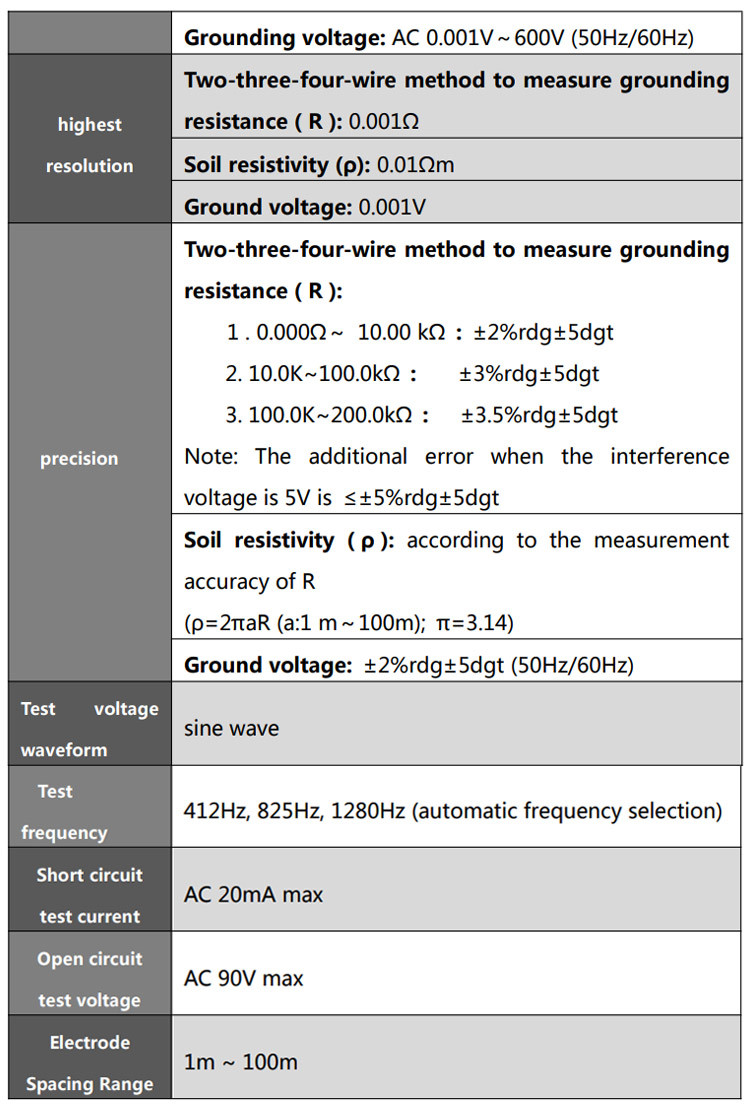

तकनीकी निर्देश

प्रमुख विशेषताऐं

उच्च सटीकता और हस्तक्षेप-विरोधी: स्वचालित आवृत्ति चयन (412Hz/825Hz/1280Hz) हस्तक्षेप को कम करने में मदद करता है। ग्राउंड प्रतिरोध माप में सटीकता 0.000Ω-10.00kΩ की सीमा के लिए ±2%rdg±5dgt तक पहुंच सकती है।

मजबूत और पोर्टेबल डिज़ाइन: 200 किलोग्राम दबाव झेलने के लिए रेटेड औद्योगिक-ग्रेड बेस स्टेशन टूलबॉक्स में आता है। यह हल्का वजन (बेस स्टेशन 2.7 किग्रा) है और क्षेत्र में उपयोग के लिए उपयुक्त है।

विस्तृत माप सीमा‌: ग्राउंड प्रतिरोध: 0.000Ω–200 kΩ; मृदा प्रतिरोधकता: 0.00 Ω·m–9999 kΩ·m; ग्राउंडिंग/एसी वोल्टेज: 0.001-600.0 वी।

उपयोगकर्ता के अनुकूल संचालन: बैकलाइट, परीक्षण प्रगति बार, उलटी गिनती संकेतक और सहज फ़ंक्शन डायल/बटन के साथ बड़ा एलसीडी। यह स्वचालित रूप से हस्तक्षेप (शोर चेतावनी>5V) और अधिभार स्थितियों (ओएल डिस्प्ले) का पता लगा सकता है।

डेटा प्रबंधनः डेटा के 300 सेट तक संग्रहीत करता है। डेटा को डिवाइस पर रखा जा सकता है, समीक्षा की जा सकती है, हटाया जा सकता है, और रिपोर्टिंग और प्रिंटिंग के लिए दिए गए सॉफ़्टवेयर का उपयोग करके ‌RS232/USB के माध्यम से एक पीसी में स्थानांतरित किया जा सकता है।

सुरक्षा अनुपालन: IEC61010-1 (CAT III 300V, CAT IV 150V) को पूरा करता है, अलगाव, वोल्टेज सीमा (600V से अधिक नहीं), और उचित संचालन के संबंध में अधिभार संरक्षण और स्पष्ट सुरक्षा चेतावनियों के साथ।

अनुप्रयोग

वीएस-3001 का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जिनके लिए विश्वसनीय ग्राउंडिंग सिस्टम परीक्षण और मिट्टी विश्लेषण की आवश्यकता होती है, जिसमें शामिल हैं:

इलेक्ट्रिकल इंजीनियरिंग - टेस्ट

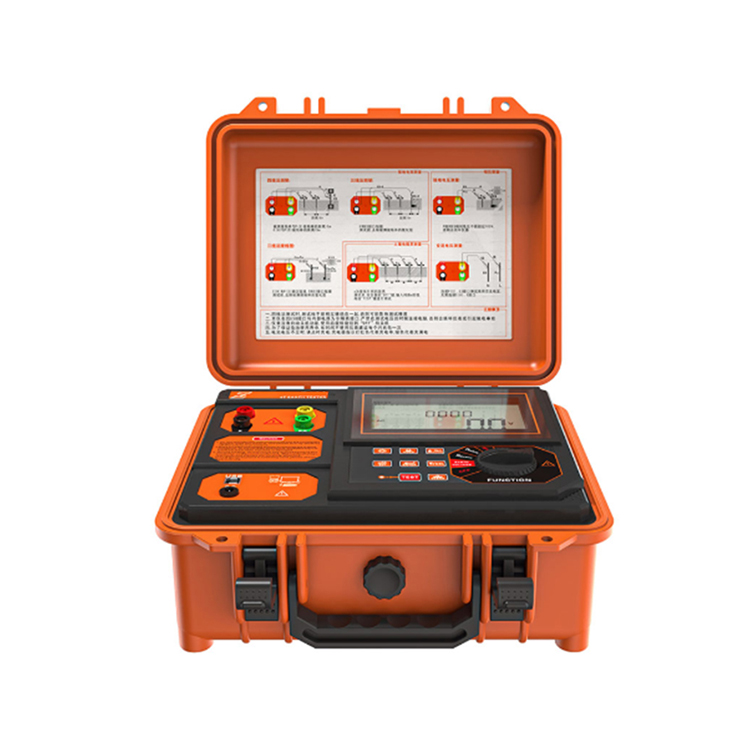

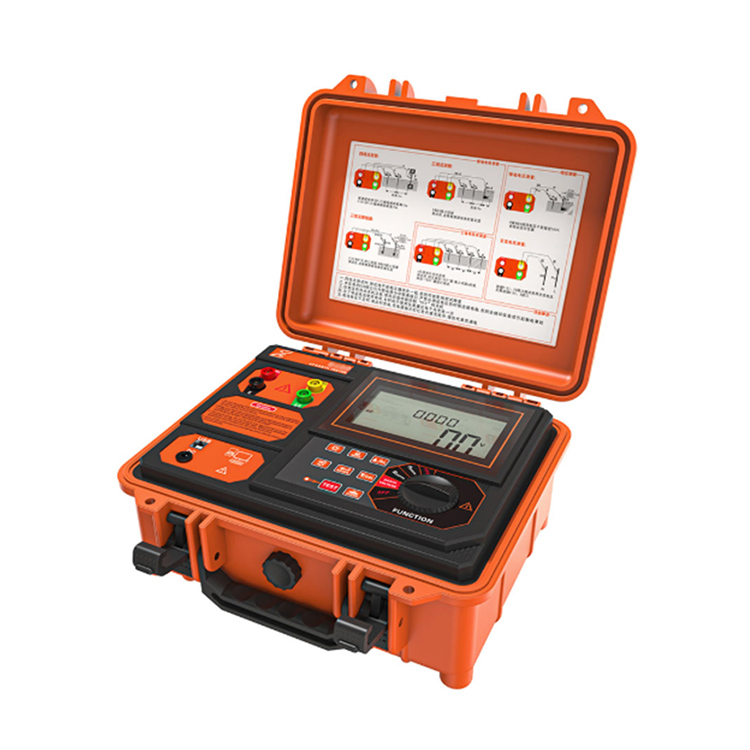

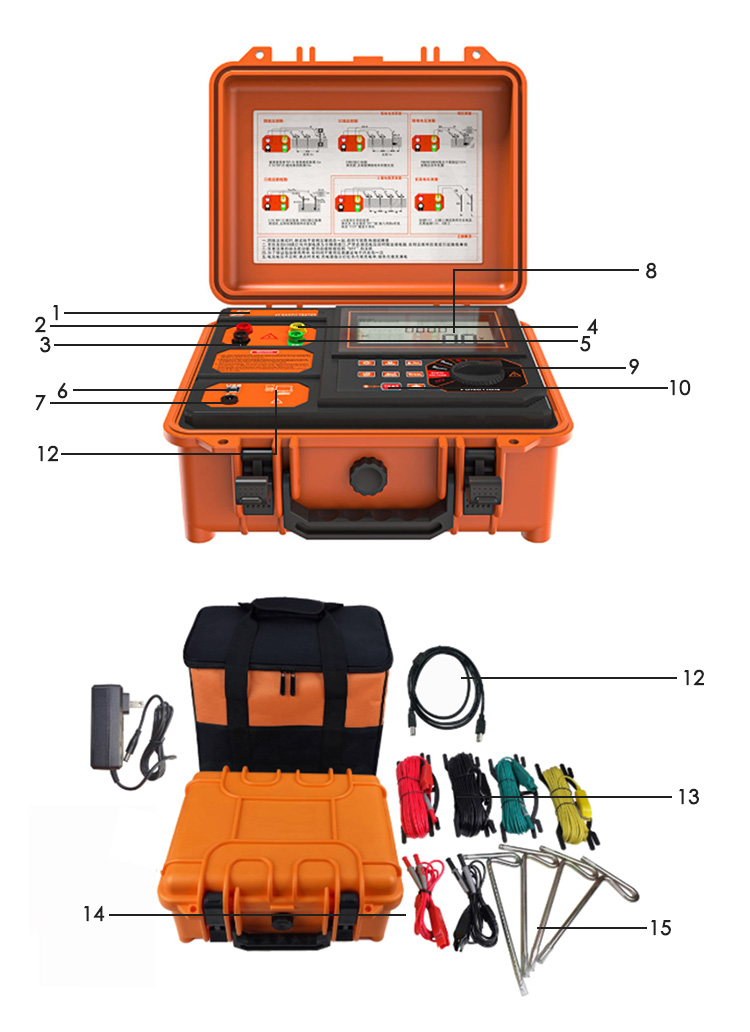

संरचना

1: उत्पाद मॉडल प्लेसमेंट

2: सी(एच) इंटरफ़ेस: वर्तमान ध्रुव

3: ई इंटरफ़ेस: ग्राउंड पोल

4: पी(एस) इंटरफ़ेस: वोल्टेज पोल

5: ईएस इंटरफ़ेस

6: यूएसबी इंटरफ़ेस

7: चार्जिंग पोर्ट

8: एलसीडी

9: फंक्शन गियर बटन

10: प्रमुख क्षेत्र

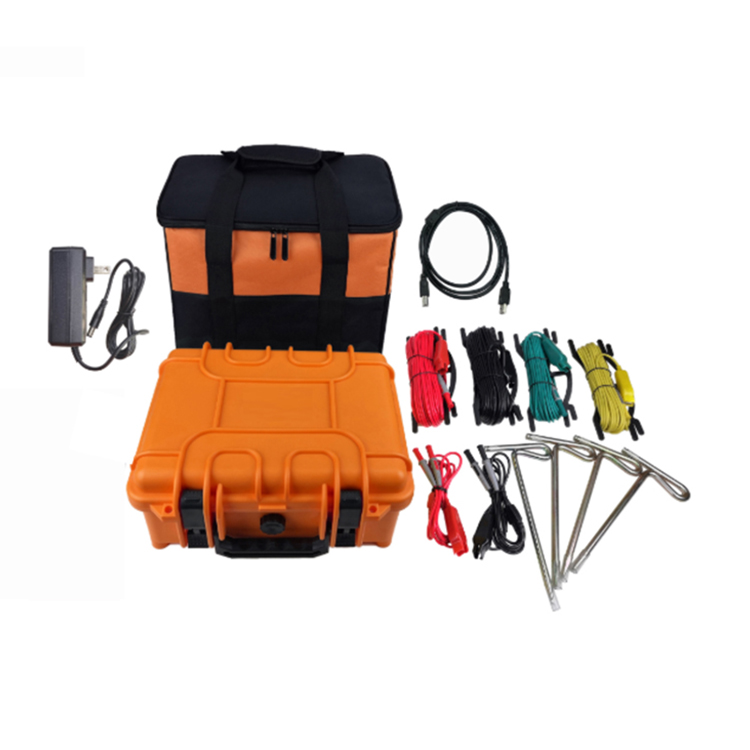

11: यूएसबी डेटा केबल

12: S480 मीटर

13:4 मानक परीक्षण पंक्तियाँ

14: 2 सरल परीक्षण पंक्तियाँ

15: सहायक ग्राउंड रॉड

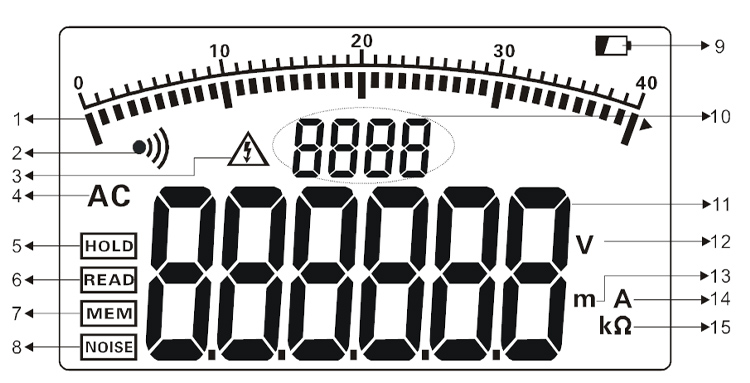

1. परीक्षण प्रगति बार ग्राफ़ (प्रदर्शन परीक्षण प्रगति, गतिशील प्रदर्शन)

2. अलार्म संकेतक (अलार्म फ़ंक्शन सक्रिय होने पर प्रदर्शित होता है, और अलार्म सीमा पार होने पर चमकता है)

3. ओवरवॉल्टेज संकेत (परीक्षणित वोल्टेज 30V से अधिक होने पर प्रदर्शित होता है, सुरक्षा पर ध्यान देने की याद दिलाता है)

4. संचार निर्देश

5. डेटा होल्ड संकेत (डेटा होल्ड करने के लिए होल्ड कुंजी दबाने पर प्रदर्शित होता है)

6. डेटा समीक्षा निर्देश (डेटा समीक्षा दर्ज करने के लिए होल्ड बटन को 3 सेकंड तक लंबे समय तक दबाने पर प्रदर्शित होता है)

7. डेटा भंडारण संकेत (होल्ड कुंजी दबाकर डेटा को संग्रहीत करते समय प्रदर्शित किया जाता है)

8. हस्तक्षेप संकेत संकेत (जब हस्तक्षेप वोल्टेज 5V से अधिक हो तो प्रदर्शित)

9. कम बैटरी संकेतक

10. संग्रहीत डेटा समूहों की संख्या का संकेत

11. परीक्षण डेटा

12. वोल्टेज इकाई प्रतीक

13. लंबाई इकाई प्रतीक

14. वर्तमान इकाई प्रतीक

15. प्रतिरोध इकाई प्रतीक

दुरुपयोग से होने वाले अन्य नुकसान के लिए कंपनी ज़िम्मेदार नहीं है।

इस उपयोगकर्ता पुस्तिका की सामग्री का उपयोग किसी विशेष उद्देश्य के लिए उत्पाद का उपयोग करने के कारण के रूप में नहीं किया जाना चाहिए।
