ट्रांसफार्मर का वाइंडिंग प्रतिरोध परीक्षण

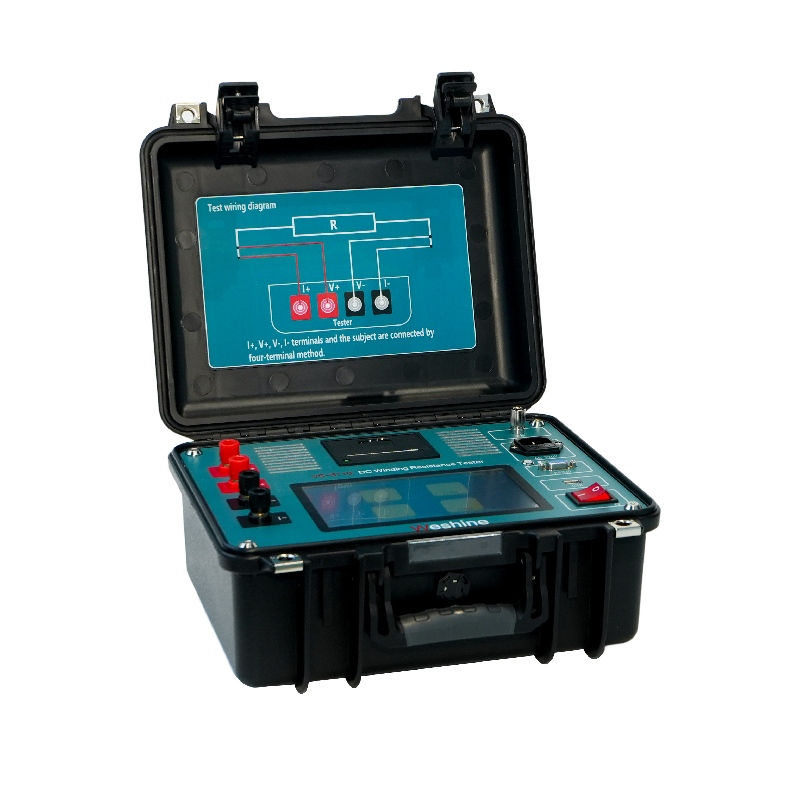

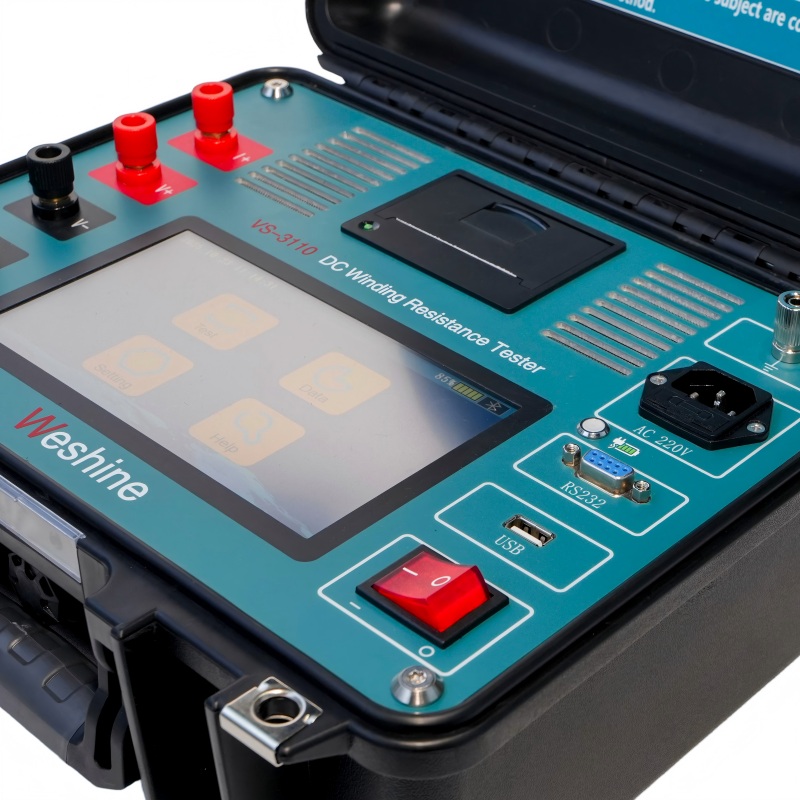

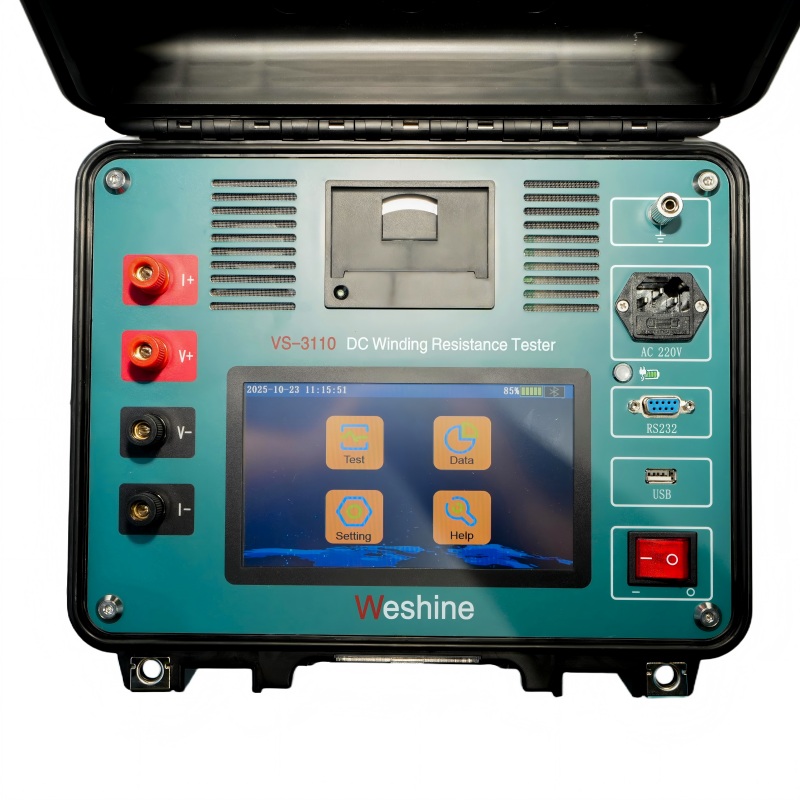

चीन में एक पेशेवर निर्माता वेशाइन, वीएस-3110 ट्रांसफार्मर वाइंडिंग प्रतिरोध परीक्षक प्रदान करता है, एक पेशेवर विद्युत परीक्षण उपकरण है जो सटीक ट्रांसफार्मर वाइंडिंग प्रतिरोध परीक्षण के लिए डिज़ाइन किया गया है। ट्रांसफार्मर डीसी प्रतिरोध परीक्षक या ट्रांसफार्मर ओममीटर के रूप में भी जाना जाता है, यह उपकरण विभिन्न चुंबकीय वाइंडिंग और कम-प्रतिरोध विद्युत कनेक्शन के प्रतिरोध को मापने के लिए विकसित किया गया है।

ट्रांसफार्मर वाइंडिंग प्रतिरोध परीक्षण एक महत्वपूर्ण निदान पद्धति है जिसका उपयोग ट्रांसफार्मर वाइंडिंग की विद्युत स्थिति को सत्यापित करने, आंतरिक कनेक्शन की जांच करने और टैप चेंजर्स की अखंडता का मूल्यांकन करने के लिए किया जाता है। डीसी प्रतिरोध मूल्यों को सटीक रूप से मापकर, इंजीनियर ट्रांसफार्मर निर्माण, स्थापना, कमीशनिंग और रखरखाव के दौरान वाइंडिंग कनेक्शन और कंडक्टर स्थितियों से संबंधित संभावित समस्याओं की पहचान कर सकते हैं।

ट्रांसफार्मर वाइंडिंग प्रतिरोध परीक्षण क्यों महत्वपूर्ण है?

ट्रांसफार्मर वाइंडिंग प्रतिरोध परीक्षण सबसे महत्वपूर्ण नियमित विद्युत परीक्षणों में से एक है जिसका उपयोग वाइंडिंग की अखंडता को सत्यापित करने, ढीले कनेक्शन का पता लगाने, टैप चेंजर दोषों की पहचान करने और कंडक्टर स्थितियों का मूल्यांकन करने के लिए किया जाता है।

चरणों और ऐतिहासिक रखरखाव रिकॉर्ड के बीच प्रतिरोध मूल्यों की तुलना करके, इंजीनियर ट्रांसफार्मर विफलताओं में विकसित होने से पहले असामान्यताओं की पहचान कर सकते हैं।

पाए गए विशिष्ट मुद्दों में शामिल हैं:

ढीले घुमावदार कनेक्शन

क्षतिग्रस्त नल परिवर्तक

ख़राब ब्रेज़्ड जोड़

छोटे घुमावदार मोड़

उम्र बढ़ने वाले कंडक्टर

उच्च संपर्क प्रतिरोध

प्रमुख विशेषताऐं

1. सटीक ट्रांसफार्मर वाइंडिंग प्रतिरोध माप

वीएस-3110 को विशेष रूप से ट्रांसफार्मर वाइंडिंग के सटीक डीसी प्रतिरोध माप के लिए डिज़ाइन किया गया है। 200 μΩ से 50 kΩ की परीक्षण सीमा और ±0.2% की माप सटीकता के साथ, यह ट्रांसफार्मर निरीक्षण और रखरखाव के लिए विश्वसनीय प्रतिरोध डेटा प्रदान करता है।

2. 10 ए टेस्ट करंट आउटपुट

उपकरण 10 ए का अधिकतम आउटपुट करंट प्रदान करता है, जो ट्रांसफार्मर वाइंडिंग अनुप्रयोगों के लिए स्थिर प्रतिरोध माप को सक्षम करता है।

उपयुक्त परीक्षण धारा सटीक प्रतिरोध मान प्राप्त करने में मदद करती है और विभिन्न प्रकार की विद्युत वाइंडिंग के लिए कुशल परीक्षण प्रक्रियाओं का समर्थन करती है।

3. दोहरी संभावित इनपुट मापन

डबल संभावित इनपुट फ़ंक्शन परीक्षक को मापने की अनुमति देता है:

दो प्राथमिक वाइंडिंग्स

दो द्वितीयक वाइंडिंग्स

एक प्राइमरी वाइंडिंग और एक सेकेंडरी वाइंडिंग

यह डिज़ाइन एक साथ माप कार्यों को सक्षम करके परीक्षण दक्षता में सुधार करता है।

4. दोहरी रीडिंग और दोहरी इंजेक्शन फ़ंक्शन

दोहरी रीडिंग और दोहरी इंजेक्शन फ़ंक्शन उन इंजीनियरों के लिए एक व्यावहारिक परीक्षण विधि प्रदान करता है जिन्हें घुमावदार प्रतिरोध माप को कुशलतापूर्वक पूरा करने की आवश्यकता होती है।

यह माप सटीकता बनाए रखते हुए क्षेत्र परीक्षण उत्पादकता में सुधार करने में मदद करता है।

10 वाइंडिंग प्रतिरोध के लिए एक ट्रांसफार्मर प्रतिरोध परीक्षक ट्रांसफार्मर का परीक्षण

10 ए ट्रांसफार्मर प्रतिरोध परीक्षक, इसे ट्रांसफार्मर डीसी प्रतिरोध परीक्षक या ट्रांसफार्मर ओममीटर भी कहा जाता है, जो वाइंडिंग के लिए बनाया गया है ट्रांसफार्मर का प्रतिरोध परीक्षण, एक लाइन-संचालित, फ़ील्ड-पोर्टेबल है उपकरण विशेष रूप से सुरक्षित और सटीक रूप से मापने के लिए डिज़ाइन किया गया है सभी प्रकार की चुंबकीय वाइंडिंग्स का प्रतिरोध। यह घूमते हुए ट्रांसफार्मर का परीक्षण करता है मोटर वाइंडिंग, शंट रिएक्टर, और कनेक्शन के कम प्रतिरोध माप, संपर्क, और नियंत्रण सर्किट।

दोहरा संभावित इनपुट माप सकता है दो प्राथमिक वाइंडिंग, दो माध्यमिक वाइंडिंग या एक प्राथमिक और का प्रतिरोध एक ही समय में एक द्वितीयक वाइंडिंग। यह दोहरी रीडिंग और दोहरी इंजेक्शन फ़ंक्शन समय पर परीक्षण पूरा करने का एक प्रभावी तरीका है।

Weshine®ट्रांसफार्मर का वाइंडिंग प्रतिरोध परीक्षणपैरामीटर (विनिर्देश)

विशिष्ट अनुप्रयोग

Weshine® का उद्देश्य  ट्रांसफार्मर का वाइंडिंग प्रतिरोध परीक्षणहै:

-ट्रांसफार्मर वाइंडिंग की अखंडता की जांच करें

-नल परिवर्तक की अखंडता की जांच करें (यदि कोई)

-आंतरिक कनेक्शन की जाँच करें

-डीसी के कारण होने वाले कंडक्टर नुकसान की गणना करें प्रतिरोध (p=I²R）

प्रत्येक ट्रांसफार्मर की विशिष्टता होगी प्रकार परीक्षण, नियमित परीक्षण, विशेष परीक्षण और अन्य परीक्षणों के माध्यम से निर्धारित किया जाएगा।

चयन

वेशाइन के पास विशेष रूप से 8 वर्षों का अनुभव है विद्युत उपकरणों की पूरी श्रृंखला से निपटने के लिए। वर्तमान में, वेशिन के पास है विभिन्न ट्रांसफार्मर प्रतिरोध परीक्षक का आविष्कार किया गया जैसा कि प्रपत्र में दिखाया गया है:

आपूर्ति श्रृंखला के मुद्दों पर आधारित: कृपया वर्तमान मूल्य निर्धारण के लिए अपने पसंदीदा अधिकृत वेशाइन वितरक से संपर्क करें नेतृत्व समय.

गुणवत्ता प्रमाण पत्र

हम हमेशा मानते हैं कि सारी सफलता हमारी कंपनी सीधे हमारे द्वारा प्रदान किए जाने वाले उत्पादों की गुणवत्ता से संबंधित है। घुमावदार ट्रांसफार्मर का प्रतिरोध परीक्षण निर्दिष्ट उच्चतम गुणवत्ता आवश्यकताओं को पूरा करता है ISO9001, ISO14000:14001 दिशानिर्देशों और हमारी सख्त गुणवत्ता नियंत्रण प्रणाली में।
